安装 E3.S 硬盘仓和背板

按照本节中的说明安装 E3.S 硬盘仓和背板。

过程

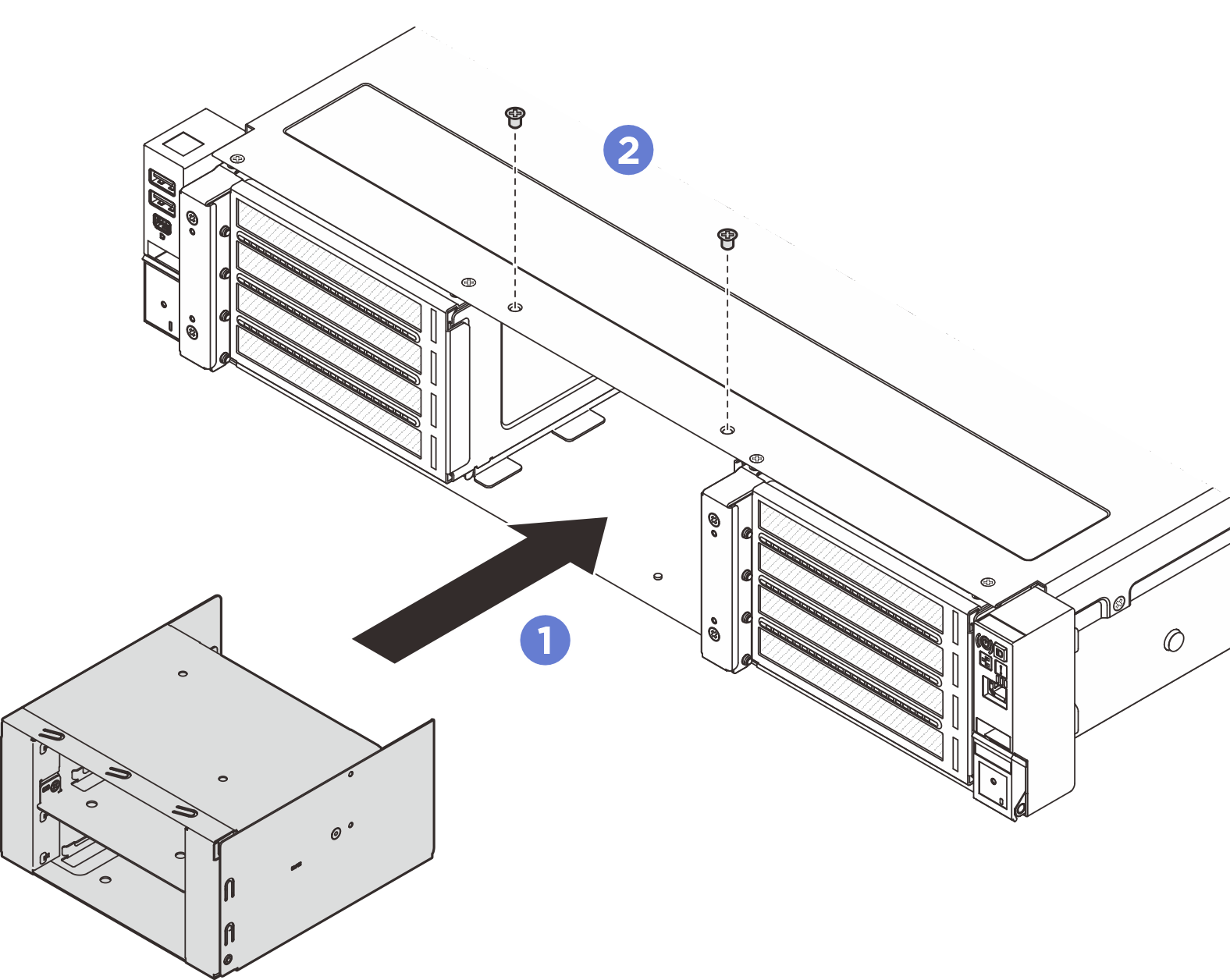

1. 如果适用，将 E3.S 硬盘仓安装到机箱。
   1. 将 E3.S 硬盘仓插入机箱。
   2. 拧紧两颗螺钉以固定 E3.S 硬盘仓。
   图 1. 安装 E3.S 硬盘仓


2. 将背板组合件安装到 E3.S 1T 硬盘仓。
   1. 将背板组合件安装到硬盘仓。
   2. 拧紧四颗螺钉以固定背板组合件。
   图 2. 安装背板组合件


3. 将电源线和信号线缆连接到背板。

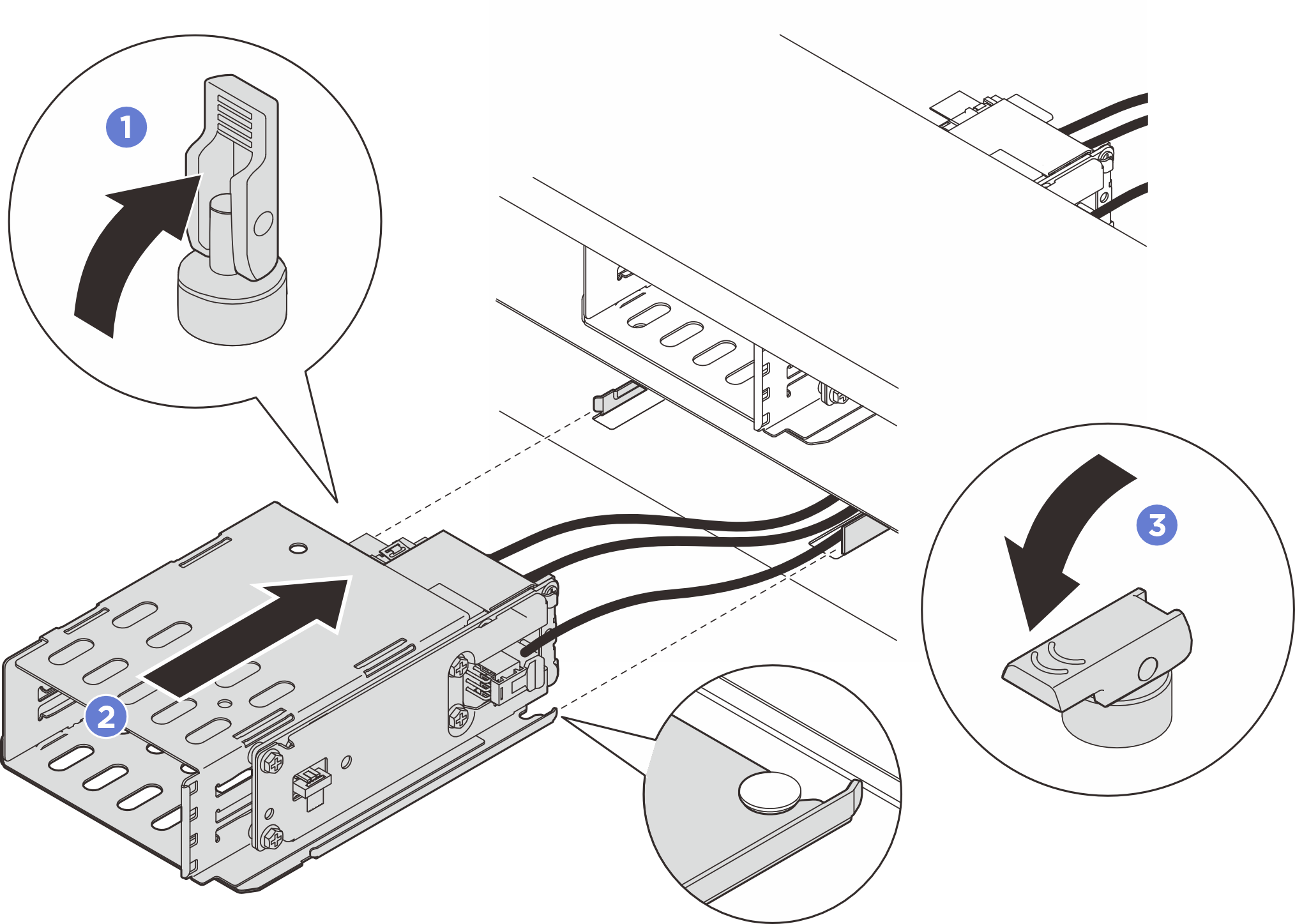

4. 安装 E3.S 1T 硬盘仓。
   1. 确保滑锁处于打开位置。
   2. 将硬盘仓推入机箱中，直至机箱上的导向销固定到位。
   3. 向下按压滑锁以固定硬盘仓。
   图 3. 安装 E3.S 1T 硬盘仓


5. 将电源线和信号线缆连接到处理器板。请参阅内部线缆布放。
