Installazione del telaio unità e del backplane E3.S

Seguire le istruzioni riportate in questa sezione per installare il telaio unità e il backplane E3.S.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se applicabile, installare l'unità telaio E3.S nello chassis.
    1. Far scorrere il telaio unità E3.S nello chassis.
    2. Stringere le due viti per fissare il telaio unità E3.S.

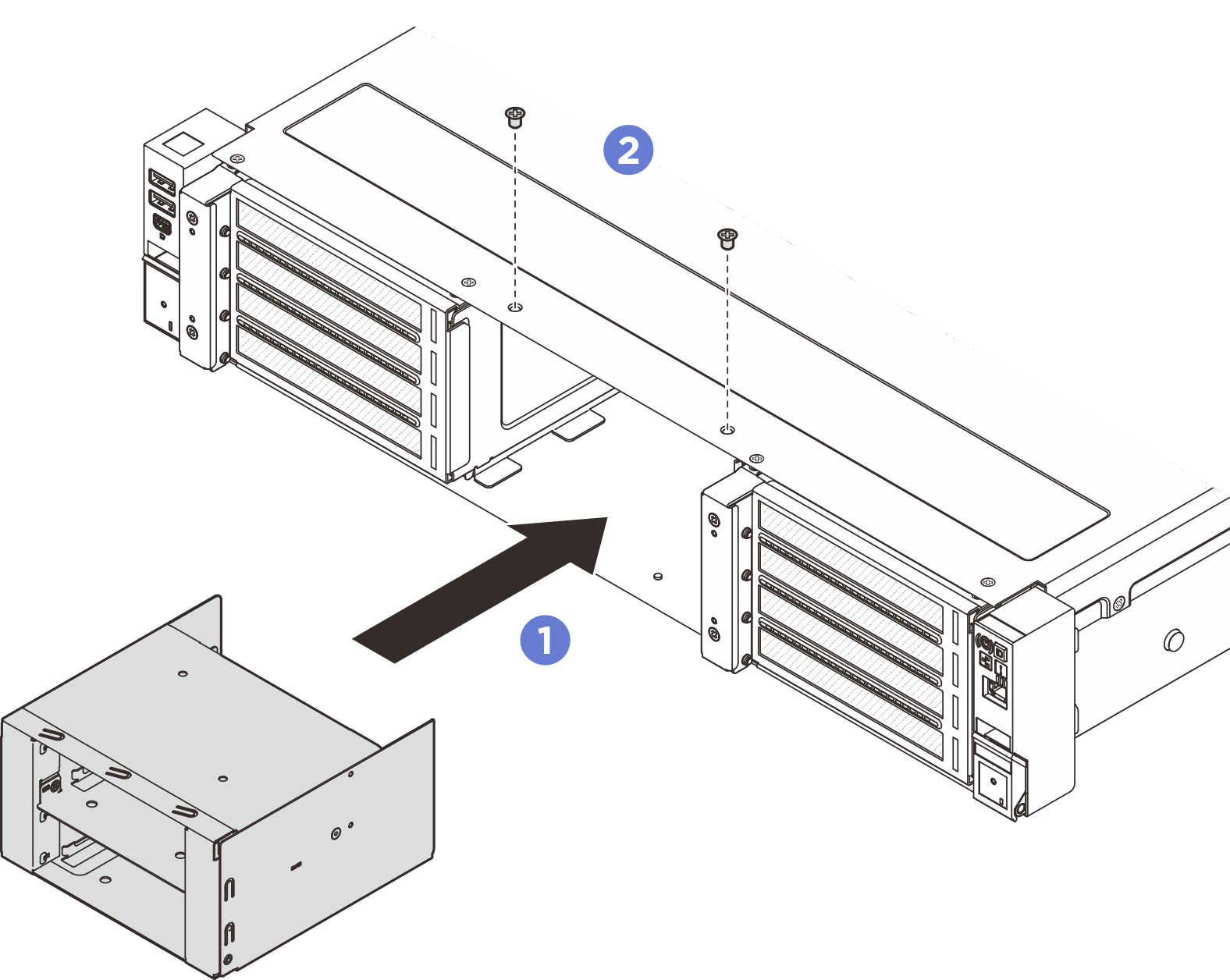

    Figura 1. Installazione del telaio E3.S

  2. Installare l'assieme backplane nel telaio 1T E3.S.
    1. Installare l'assieme backplane nel telaio.
    2. Serrare le quattro viti per fissare l'assieme backplane.
    Figura 2. Installazione dell'assieme backplane
    Installing the backplane assembly
  3. Collegare i cavi di alimentazione e di segnale al backplane.
  4. Installazione del telaio 1T E3.S.
    1. Assicurarsi che il fermo sia in posizione di apertura.
    2. Far scorrere il telaio nello chassis finché il piedino della guida sullo chassis non è posizionato correttamente.
    3. Premere il fermo verso il basso per fissare il telaio.
    Figura 3. Installazione del telaio 1T E3.S
    Installing the E3.S 1T cage
  5. Collegare i cavi di alimentazione e di segnale alla scheda del processore. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare le unità o gli elementi di riempimento delle unità e la mascherina E3.S. Vedere Installazione di un'unità hot-swap E3.S.

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
