ติดตั้งตัวครอบไดรฟ์ E3.S และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบและแบ็คเพลนไดรฟ์ E3.S

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

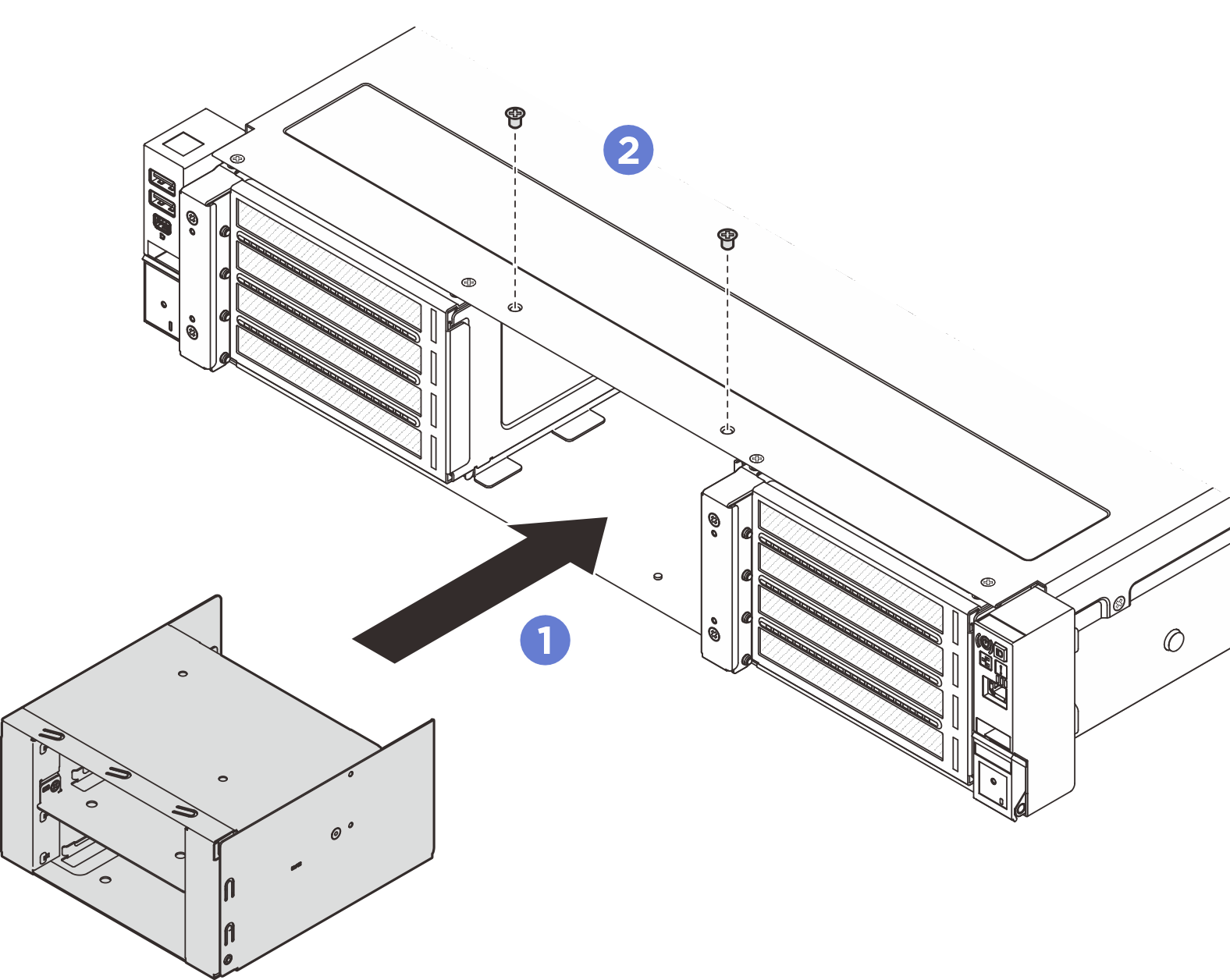

  1. หากมี ให้ติดตั้งตัวครอบไดรฟ์ E3.S ลงในตัวเครื่อง
    1. เลื่อนตัวครอบไดรฟ์ E3.S ลงในตัวเครื่อง
    2. ขันสกรูสองตัวเพื่อยึดตัวครอบไดรฟ์ E3.S
    รูปที่ 1. การติดตั้งตัวครอบ E3.S

  2. ติดตั้งส่วนประกอบแบ็คเพลนเข้ากับตัวครอบ E3.S 1T
    1. ติดตั้งส่วนประกอบแบ็คเพลนเข้ากับตัวครอบ
    2. ขันสกรูสี่ตัวเพื่อยึดส่วนประกอบแบ็คเพลน
    รูปที่ 2. การติดตั้งส่วนประกอบแบ็คเพลน
    Installing the backplane assembly
  3. ต่อสายไฟและสายสัญญาณเข้ากับแบ็คเพลน
  4. ติดตั้งตัวครอบ E3.S 1T
    1. ตรวจสอบให้แน่ใจว่าสลักอยู่ในตำแหน่งเปิด
    2. เลื่อนตัวครอบเข้าไปในตัวเครื่องจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
    3. กดสลักลงเพื่อยึดตัวครอบ
    รูปที่ 3. การติดตั้งตัวครอบ E3.S 1T
    Installing the E3.S 1T cage
  5. ต่อสายไฟและสายสัญญาณเข้ากับแผงโปรเซสเซอร์ ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์หรือแผงครอบไดรฟ์และฝา E3.S กลับเข้าที่ ดู ติดตั้งไดรฟ์ E3.S แบบ Hot-swap

  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
