Netzkabelführung für den DPU-Adapter
In diesem Abschnitt wird die Netzkabelführung für den DPU-Adapter beschrieben.
Wählen Sie je nach Position des DPU-Adapters den entsprechenden Kabelführungsplan aus der folgenden Tabelle aus.
| DPU-Adapter auf PCIe Steckplatz 2 | DPU-Adapter auf PCIe Steckplatz 1 |
|---|---|

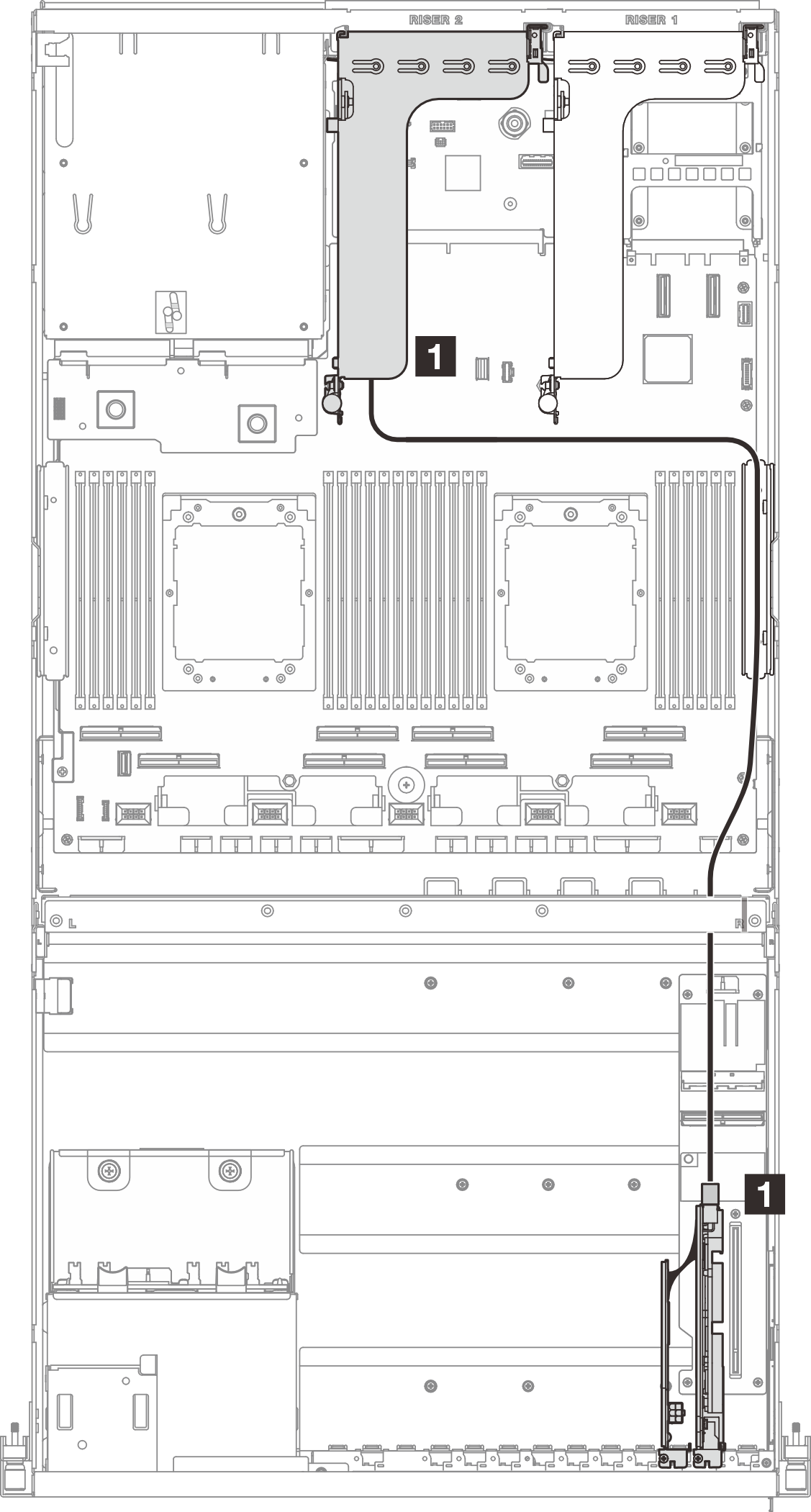

Abbildung 1. Netzkabelführung für den DPU-Adapter  | Abbildung 2. Netzkabelführung für den DPU-Adapter  |
| Kabel | Vom | Zu |
|---|---|---|
| 1 | DPU-Adapter auf PCIe Steckplatz 1 oder 2: Netzteilanschluss | PCIe-Adapterkarte 1 oder 2: Netzteilanschluss |
