DPU アダプターの電源ケーブル配線

このセクションでは、DPU アダプター の電源ケーブル配線について説明します。

DPU アダプターの場所に基づいて、次の表から対応する配線パスを選択します。
PCIe スロット 2 の DPU アダプターPCIe スロット 1の DPU アダプター

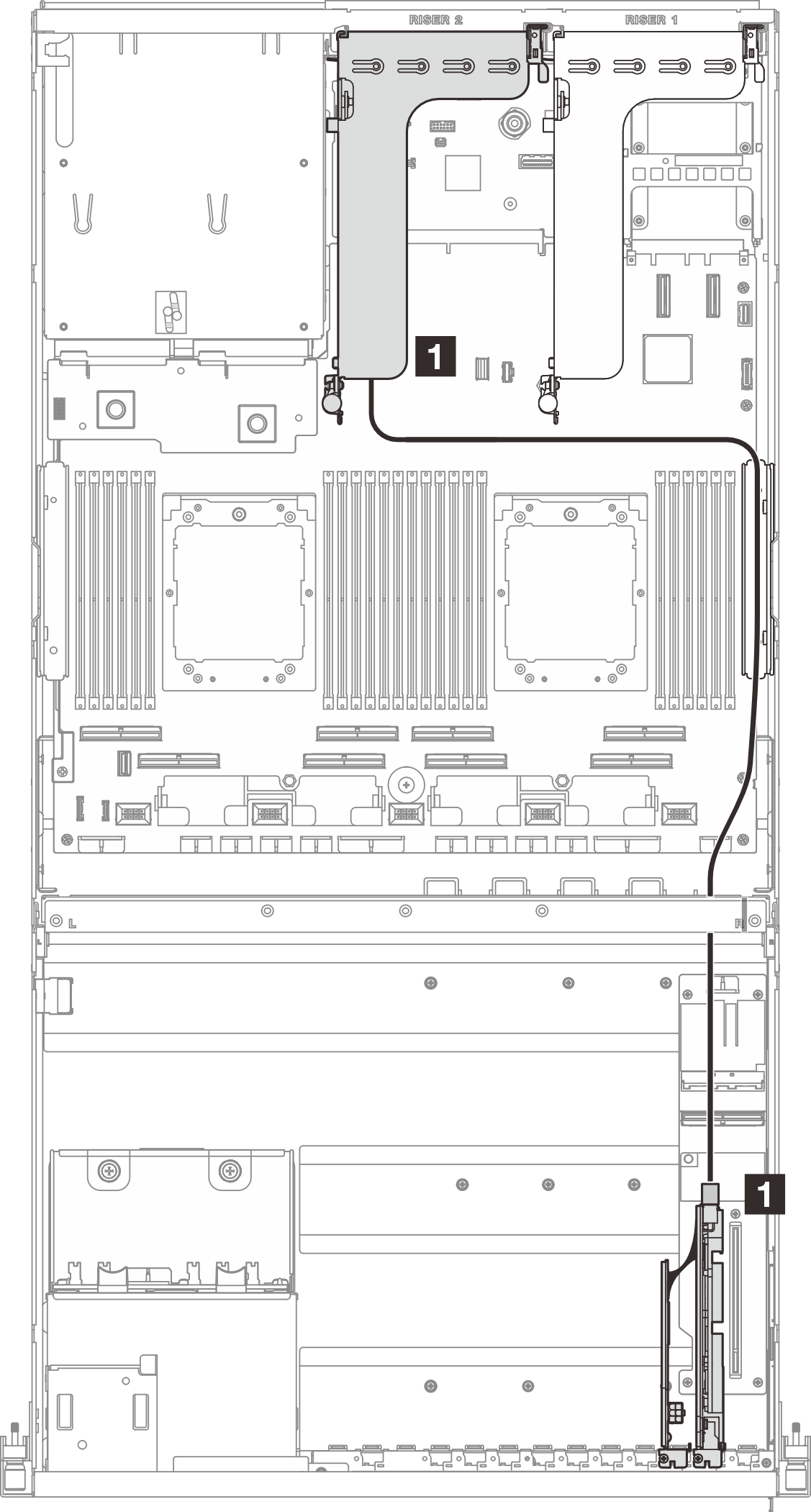

図 1. DPU アダプターの電源ケーブル配線
DPU adapter power cable routing
図 2. DPU アダプターの電源ケーブル配線
DPU adapter power cable routing
ケーブル始点終点
1PCIe スロット 1 または 2 の DPU アダプター: 電源コネクターPCIe ライザー 1 または 2: 電源コネクター
