Прокладка кабелей питания адаптера графического процессора

В этом разделе содержатся сведения по прокладке кабелей питания для компонента «Адаптер DPU».

В зависимости от расположения адаптера DPU выберите соответствующий план прокладки в следующей таблице.
Адаптер DPU в гнезде PCIe 2Адаптер DPU в гнезде PCIe 1

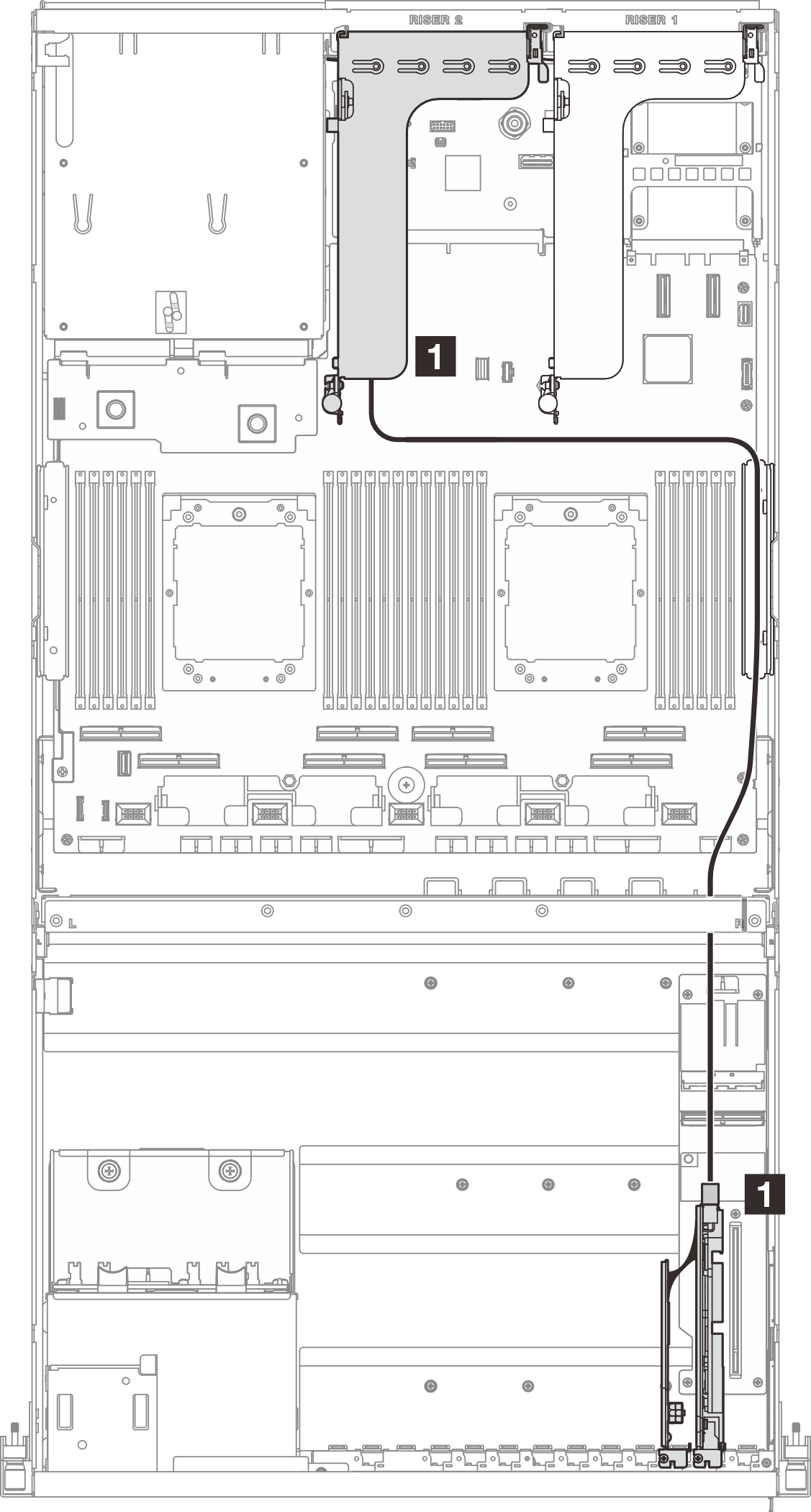

Рис. 1. Прокладка кабелей питания адаптера графического процессора
DPU adapter power cable routing
Рис. 2. Прокладка кабелей питания адаптера графического процессора
DPU adapter power cable routing
КабельОтК
1Адаптер DPU в гнезде PCIe 1 или 2: разъем питанияПлата-адаптер Riser PCIe 1 или 2: разъем питания
