Cheminement des câbles d’alimentation de l’adaptateur DPU

Cette section décrit le cheminement du câble d'alimentation du Adaptateur DPU.

Selon l’emplacement de l’adaptateur DPU, sélectionnez le plan de cheminement correspondant dans le tableau suivant.
Adaptateur DPU dans l’emplacement PCIe 2Adaptateur DPU dans l’emplacement PCIe 1

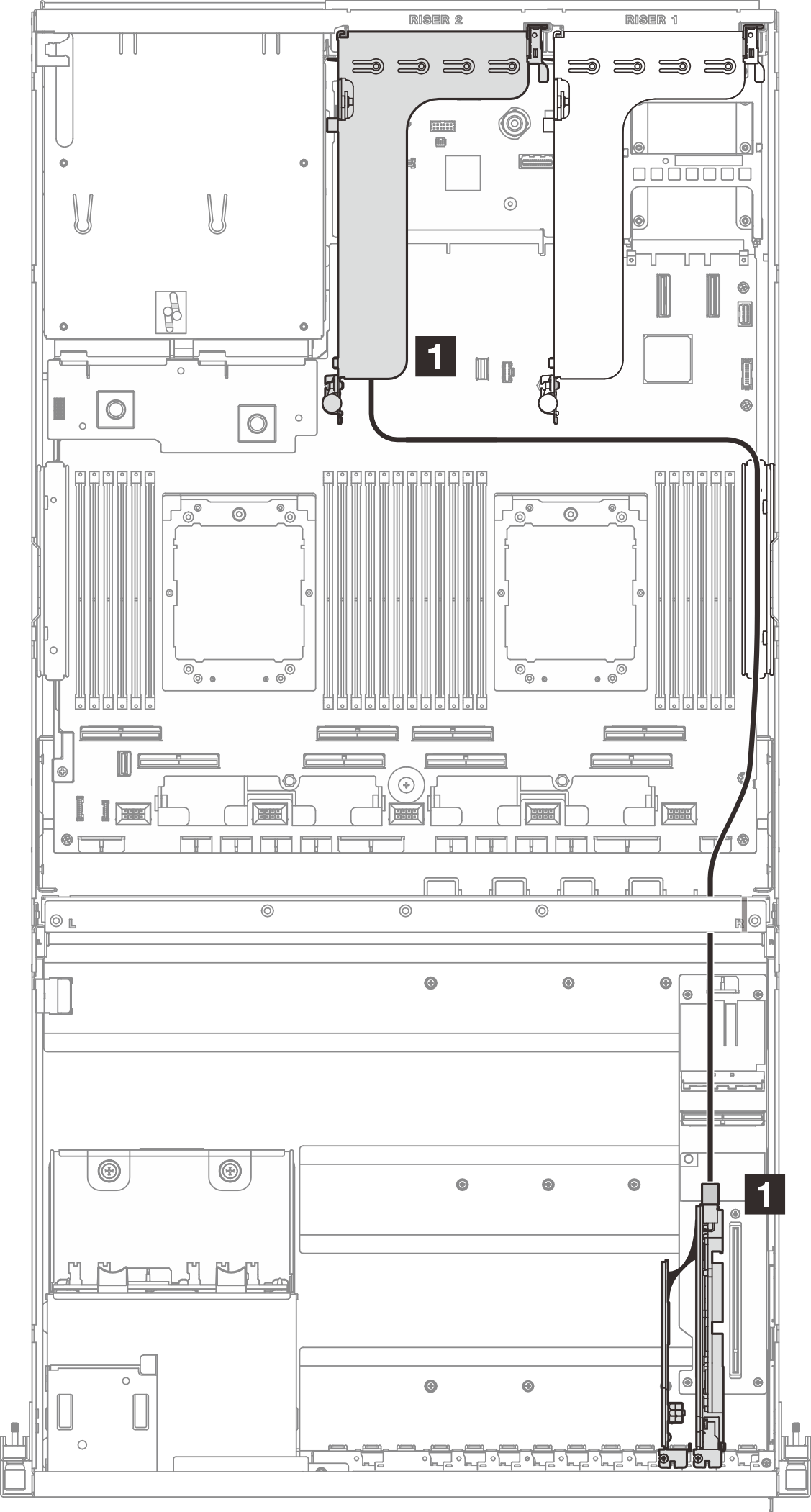

Figure 1. Cheminement des câbles d’alimentation de l’adaptateur DPU
DPU adapter power cable routing
Figure 2. Cheminement des câbles d’alimentation de l’adaptateur DPU
DPU adapter power cable routing
CâbleÀ partir deVers
1Adaptateur DPU sur l’emplacement PCIe 1 ou 2 : Connecteur d’alimentationCarte mezzanine PCIe 1 ou 2 : Connecteur d’alimentation
