Instalación de la placa del transportador y la placa mezz de CX-7
Siga las instrucciones de esta sección para instalar la placa del transportador de CX-7 y la placa mezz de CX-7. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
- Broca Torx T15
- Destornillador con regulación de par
- Toallita de limpieza con alcohol
- Kit de almohadillas de masilla para disipador de calor de CX-7 de SR675 V3
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Vaya a Sitio web de descarga de controladores y software para ThinkSystem SR675 V3 para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.
Procedimiento
Sostenga la Placa mezz de CX-7 en la orientación correcta y alinéela con los dos orificios guía de la Placa de transportador de CX-7; luego, coloque suavemente la Placa mezz de CX-7 sobre la Placa de transportador de CX-7.
Siga la secuencia que se muestra en la siguiente ilustración para apretar los cuatro tornillos Torx T15 para fijar la Placa mezz de CX-7 a la Placa de transportador de CX-7.NotaAfloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se aflojen o aprieten completamente es de 0,9 newton-metros, 7,96 pulgadas-libra.Figura 1. Instalación de la Placa mezz de CX-7
Después de finalizar
- Vuelva a instalar el Disipadores de calor de CX-7. Consulte Instalación de un disipador de calor de CX-7.
- Vuelva a instalar el Conjunto de CX-7. Consulte Instalación del conjunto CX-7.
- Vuelva a conectar los cables a la Placa de transportador de CX-7 y a la Placa mezz de CX-7. Para obtener más información, consulte Disposición de los cables de la placa del transportador de CX-7 y Disposición de los cables de la tarjeta de puerto OSFP.PRECAUCIÓN

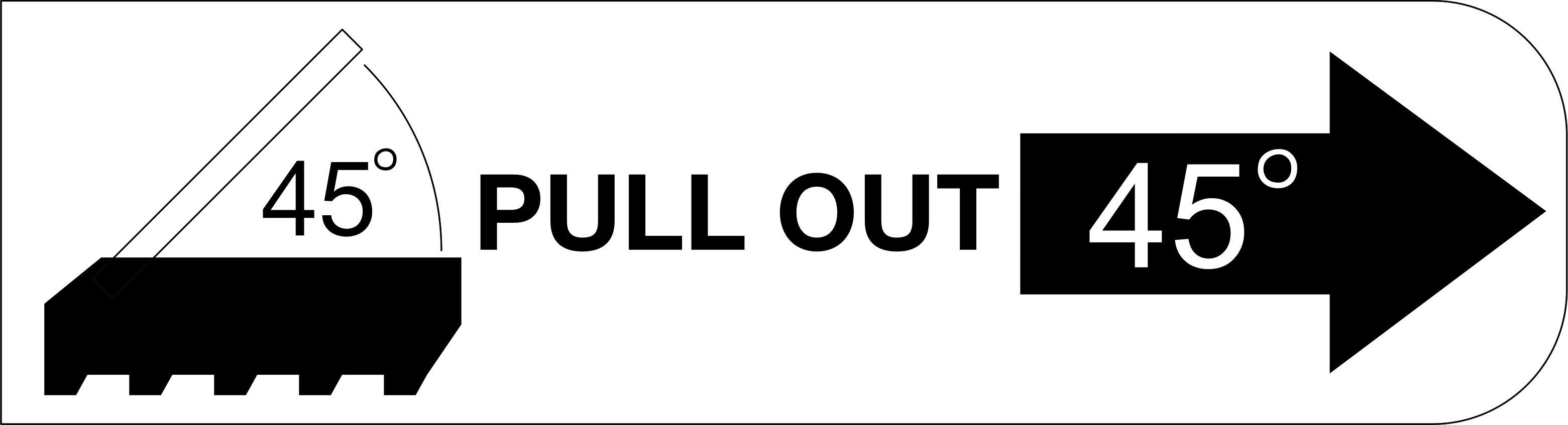

- Sostenga el conector del cable en un ángulo de 45 grados al insertarlo en el puerto.
- Tenga mucho cuidado al volver a colocar los conectores que tienen una etiqueta de 45 grados, ya que son frágiles y se dañarán si no se instalan en el ángulo correcto de 45 grados.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
