Instalar a placa da portadora CX-7 e a placa mezz CX-7

Siga as instruções nesta seção para instalar a placa da portadora CX-7 e a placa mezz CX-7. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Chave de fenda de cabeça Torx T15
  • Pano de limpeza com álcool
  • Kit de protetor putty com dissipador de calor CX-7 do SR675 V3
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Segure a Placa mezz CX-7 na orientação correta e alinhe-a com os dois orifícios-guia na Placa da portadora CX-7; em seguida, coloque suavemente a Placa mezz CX-7 na Placa da portadora CX-7.
  2. Siga a sequência mostrada na ilustração abaixo para apertar os quatro parafusos Torx T15 para fixar a Placa mezz CX-7 à Placa da portadora CX-7.
    Nota
    Solte ou aperte os parafusos com uma chave de fenda de torque ajustada para o torque adequado. Para referência, o torque necessário para que os parafusos fiquem totalmente soltos ou presos é de 0,9 Newton-metro, de 7,96 libras-polegadas.
    Figura 1. Instalação do Placa mezz CX-7
    Placa mezz CX-7 installation

Depois de concluir

  1. Reinstale o Dissipadores de calor CX-7. Consulte Instalar um dissipador de calor CX-7.
  2. Reinstale o Conjunto CX-7. Consulte Instalar o conjunto CX-7.

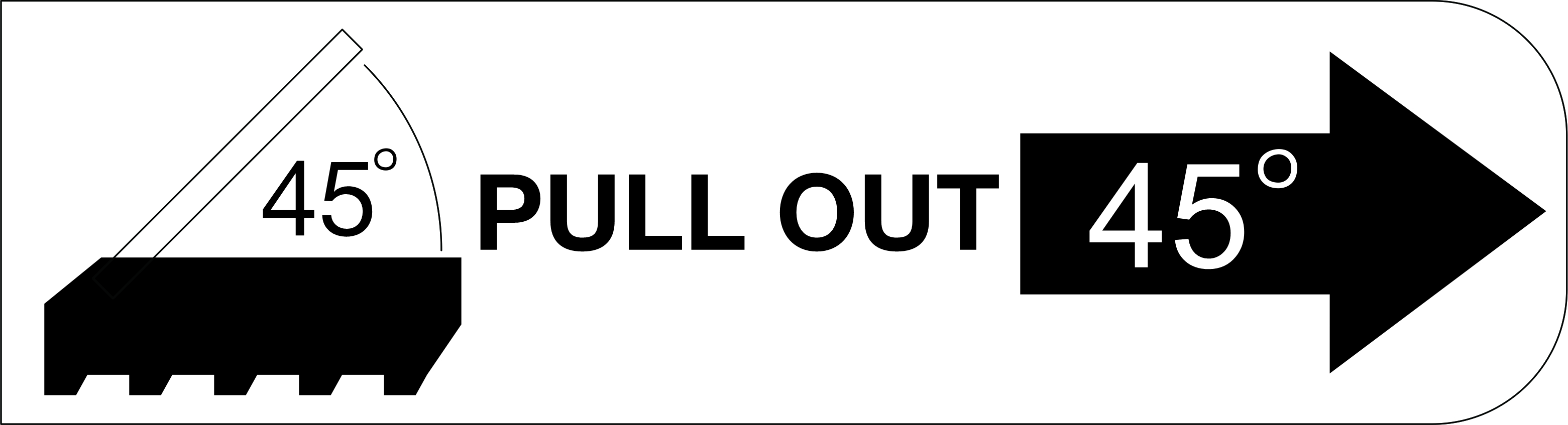

  3. Reconecte os cabos à Placa da portadora CX-7 e à Placa mezz CX-7. Consulte Roteamento de cabos da placa da portadora CX-7 e Roteamento de cabos da placa de porta OSFP para obter mais informações.
  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
