GPU-Komplex-Adapterplatte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die GPU-Komplex-Adapterplatte zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
   2. Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
   3. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe entfernen.
   4. Entfernen Sie den Stromversorgungskomplex. Siehe Stromversorgungskomplex entfernen.
   5. Trennen Sie die Kabel vom GPU-Baseboard.
   6. Entfernen Sie alle GPU-Luftkanäle. Siehe GPU-Luftkanal entfernen.
2. Ziehen Sie den PCIe-Switch-Shuttle bis zum ersten Anschlag.
   1. Drücken Sie auf die zwei blauen Entriegelungshebel.
   2. Drehen Sie die beiden Entriegelungshebel, bis sie senkrecht zum PCIe-Switch-Shuttle stehen.
   3. Ziehen Sie den PCIe-Switch-Shuttle nach vorne bis zum ersten Anschlag.
      Wichtig

      Um Schäden zu vermeiden, schieben Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie das PCIe-Switch-Shuttle bis zum ersten Anschlag ausgefahren haben.

      Abbildung 1. Ziehen des PCIe-Switch-Shuttles bis zum ersten Anschlag


3. Entfernen Sie die Halterung.
   1. Lösen Sie die zwei Schrauben, mit denen die Halterung befestigt ist.
   2. Heben Sie die Halterung aus dem System-Shuttle heraus.
   Abbildung 2. Entfernen der Halterung


4. Entfernen Sie die Trennwand.
   1. Lösen Sie die acht Schrauben, die auf beiden Seiten des System-Shuttle mit A gekennzeichnet sind.
   2. Schieben Sie die Trennwand nach hinten und entfernen Sie sie aus dem System-Shuttle.
   Abbildung 3. Entfernen der Trennwand


5. Entfernen Sie die Abdeckung vom NVSwitch-Kühlkörper.
   Abbildung 4. Entfernung von NVSwitch-Kühlkörperabdeckung


6. Lösen Sie die achtzehn unverlierbaren T15-Torx-Schrauben am GPU-Baseboard.
   Anmerkung

   Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,6 ± 0,024 Newtonmeter bzw. 5,3 ± 0,212 Poundforce Inch.

   Abbildung 5. Entfernen der Schrauben


7. Entfernen Sie den GPU-Komplex.
   1. Ziehen Sie die beiden Griffe (1) auf beiden Seiten des GPU-Baseboards aus.
   2. Halten Sie die beiden Griffe (1) und heben Sie den GPU-Komplex aus dem System-Shuttle heraus.
   Achtung

   Stellen Sie sicher, dass auf beiden Seiten des GPU-Komplexes zwei Personen stehen, und heben Sie ihn an, indem Sie die beiden Griffe (1) festhalten.

   Abbildung 6. Entfernen des GPU-Komplexes

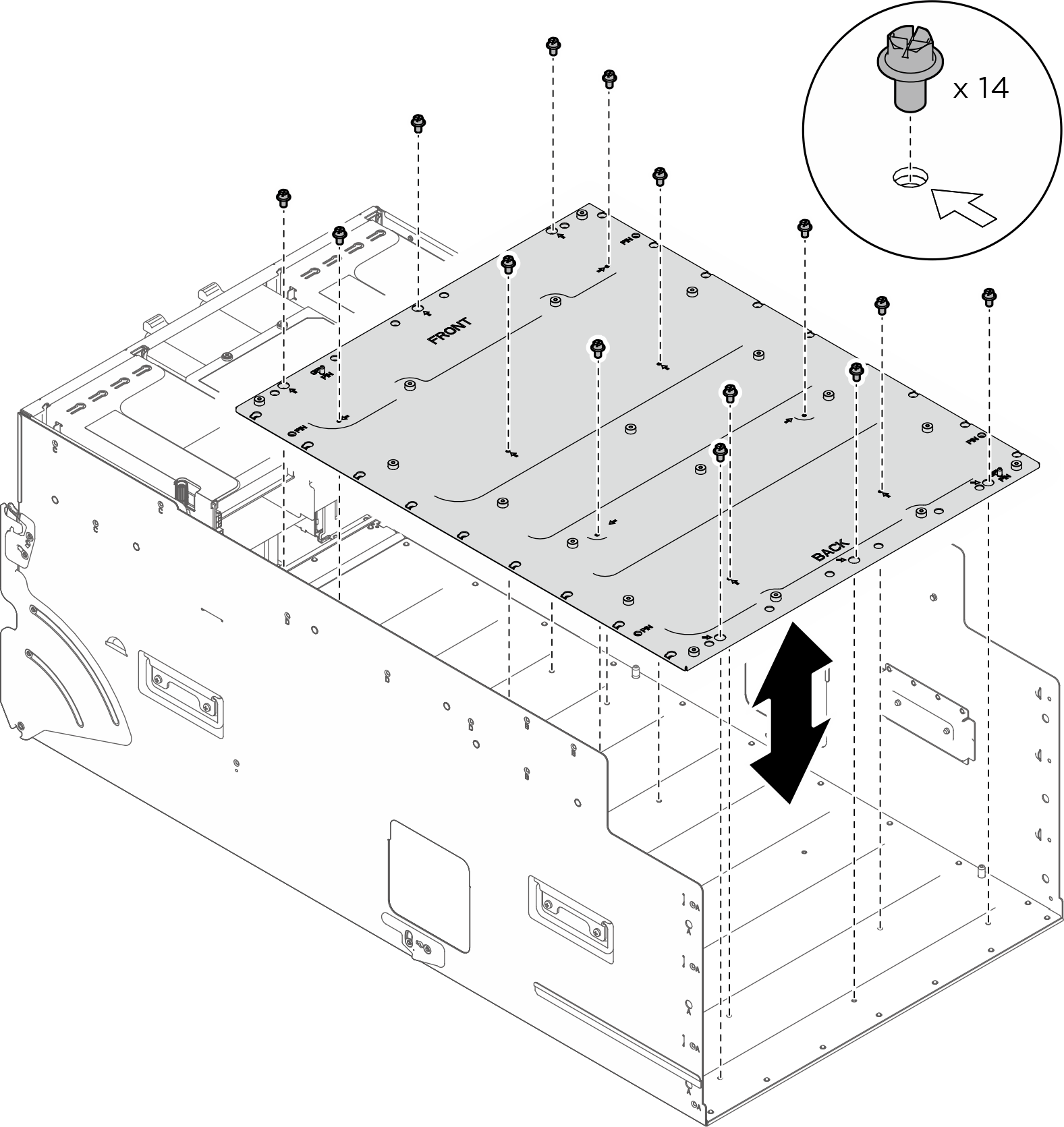

8. Lösen Sie die vierzehn Schrauben, die auf der GPU-Komplex-Adapterplatte mit einem Pfeil markiert sind; heben Sie dann die Adapterplatte aus dem System-Shuttle heraus.
   Abbildung 7. Entfernen der GPU-Komplex-Adapterplatte
