GPU-Komplex-Adapterplatte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die GPU-Komplex-Adapterplatte zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Richten Sie die GPU-Komplex-Adapterplatte an den Führungsstiften am Boden des System-Shuttles aus. Senken Sie dann die Adapterplatte in das Shuttle ab.
   Abbildung 1. Installieren der GPU-Komplex-Adapterplatte


2. Identifizieren Sie die vierzehn Schraubenlöcher, die mit einem Pfeil markiert sind. Befolgen Sie dann die in der folgenden Abbildung angezeigte Reihenfolge, um die vierzehn Schrauben anzuziehen, um die GPU-Komplex-Adapterplatte zu befestigen.
   Anmerkung

   Ziehen Sie die Schrauben mit einem auf das korrekte Drehmoment eingestellten Drehmomentschraubendreher fest. Zur Orientierung: Das zum vollständigen Anziehen der Schrauben erforderliche Drehmoment beträgt 0,5 Newtonmeter bzw. 4,3 Poundforce Inch.

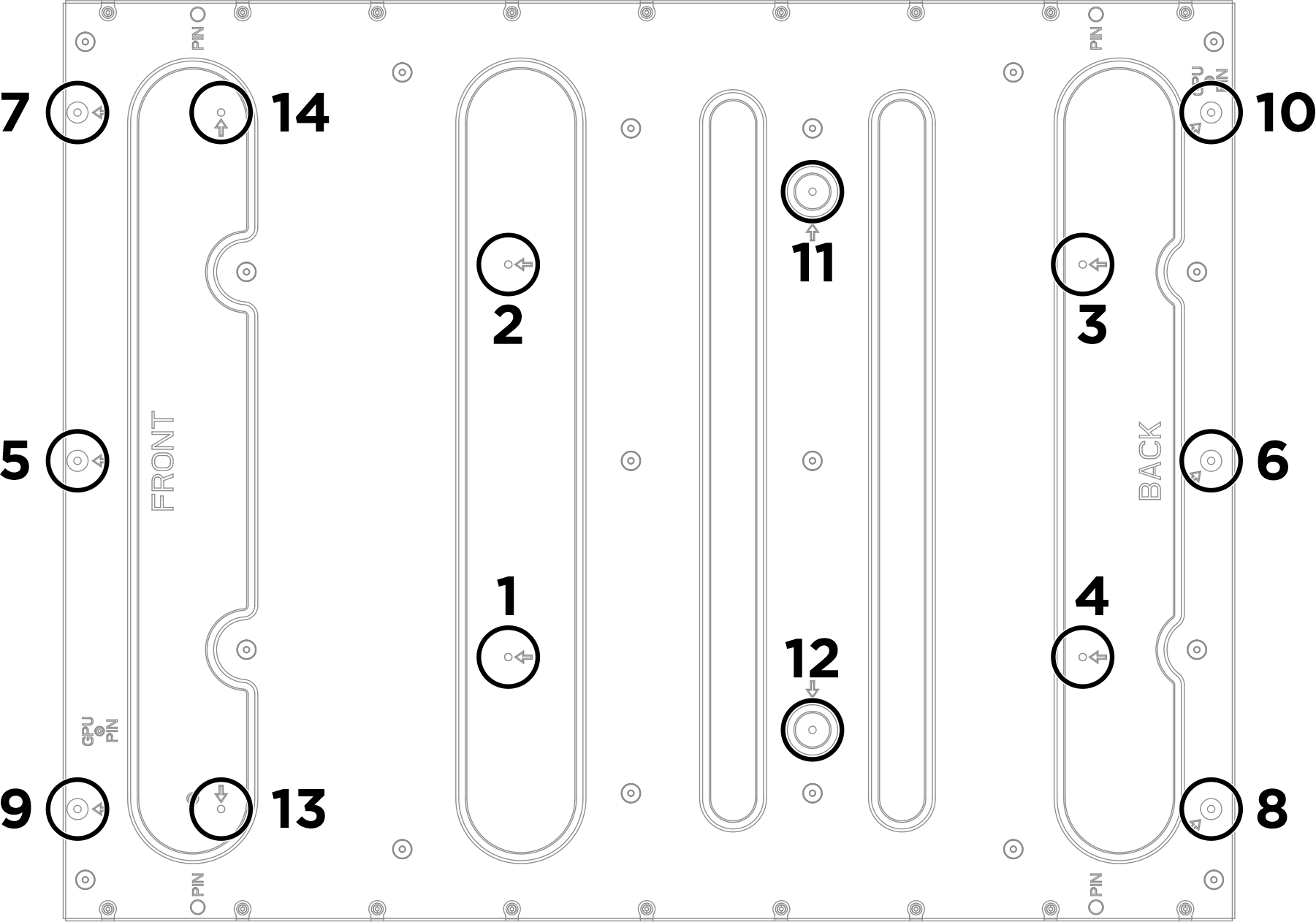

   Abbildung 2. Reihenfolge beim Anziehen der Schrauben


3. Installieren Sie den GPU-Komplex.
   1. Halten Sie die Griffe (1) auf beiden Seiten des GPU-Baseboards entsprechend der Abbildung in der richtigen Ausrichtung. Richten Sie dann den GPU-Komplex an den Abstandshaltern auf der Adapterplatte des GPU-Komplexes aus und platzieren Sie ihn vorsichtig darauf.
   2. Drücken Sie die zwei Griffe (1) nach unten.
   Achtung

   Stellen Sie sicher, dass auf beiden Seiten des GPU-Komplexes zwei Personen stehen, und heben Sie ihn an, indem Sie die beiden Griffe (1) festhalten.

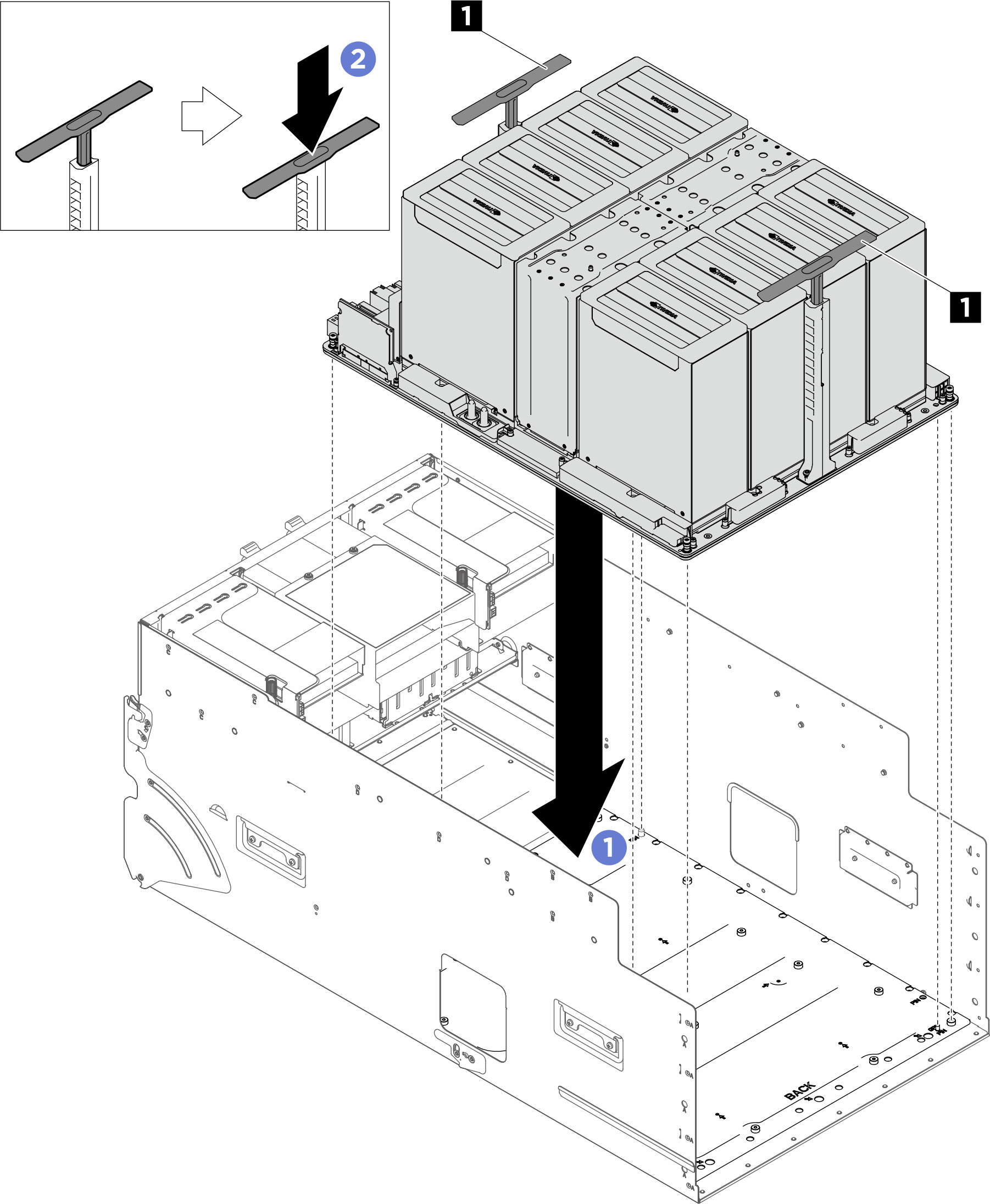

   Abbildung 3. Installation des GPU-Komplexes


4. Befolgen Sie die in der folgenden Abbildung angezeigte Reihenfolge, um die achtzehn unverlierbaren T15-Torx-Schrauben anzuziehen und den GPU-Komplex zu befestigen.
   Wichtig

   Überdrehen Sie die Schrauben nicht, um eine Beschädigung zu vermeiden.

   Anmerkung

   Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,6 ± 0,024 Newtonmeter bzw. 5,3 ± 0,212 Poundforce Inch.

   Abbildung 4. Anbringen der Schraube


5. Setzen Sie die Abdeckung auf den NVSwitch-Kühlkörper und vergewissern Sie sich, dass sie sicher sitzt.
   Abbildung 5. Anbringen der NVSwitch-Kühlkörperabdeckung


6. Installieren Sie die Trennwand.
   1. Halten Sie die Trennwand wie dargestellt in der richtigen Ausrichtung und schieben Sie es in das System-Shuttle.
   2. Suchen Sie die acht mit A gekennzeichneten Schraubenlöcher auf beiden Seiten des System-Shuttles. Ziehen Sie dann die acht Schrauben fest, um die Trennwand zu befestigen.



7. Installieren Sie die Halterung.
   1. Halten Sie die Halterung in der dargestellten Ausrichtung und senken Sie sie in das System-Shuttle ab.
   2. Ziehen Sie die beiden Schrauben an, um die Halterung zu befestigen.



8. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
   1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
   2. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
   3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
      Abbildung 6. Installation des PCIe-Switch-Shuttles
