Instalar a placa adaptadora do complexo da GPU

Siga as instruções nesta seção para instalar a placa adaptadora do complexo da GPU. O procedimento deve ser executado por um técnico treinado.

Procedimento

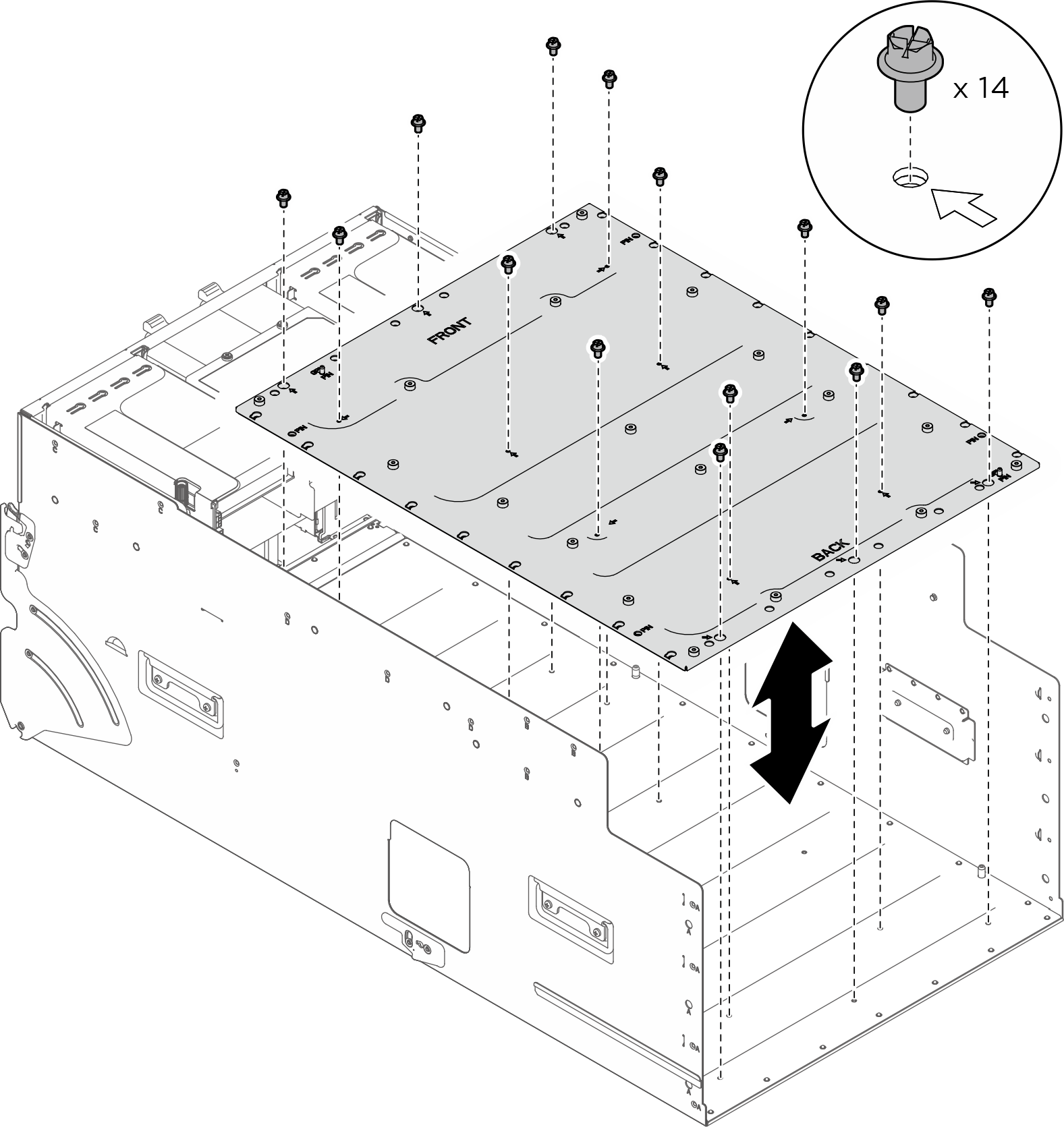

1. Alinhe a placa do adaptador do complexo da GPU com os quatro pinos-guia na parte inferior do suporte do sistema; em seguida, abaixe a placa do adaptador no suporte.
   Figura 1. Instalação da placa do adaptador do complexo da GPU


2. Localize os quatorze orifícios dos parafusos marcados com uma seta; em seguida, siga a sequência mostrada na ilustração abaixo para apertar os quatorze parafusos e fixar a placa adaptadora complexa da GPU.
   Nota

   Aperte os parafusos com uma chave de fenda de torque ajustada para o torque adequado. Para referência, o torque necessário para que os parafusos sejam totalmente apertados é 0,5 Newton-metro, 4,3 polegadas-libras.

   Figura 2. Sequência de aperto dos parafusos


3. Instale o complexo da GPU.

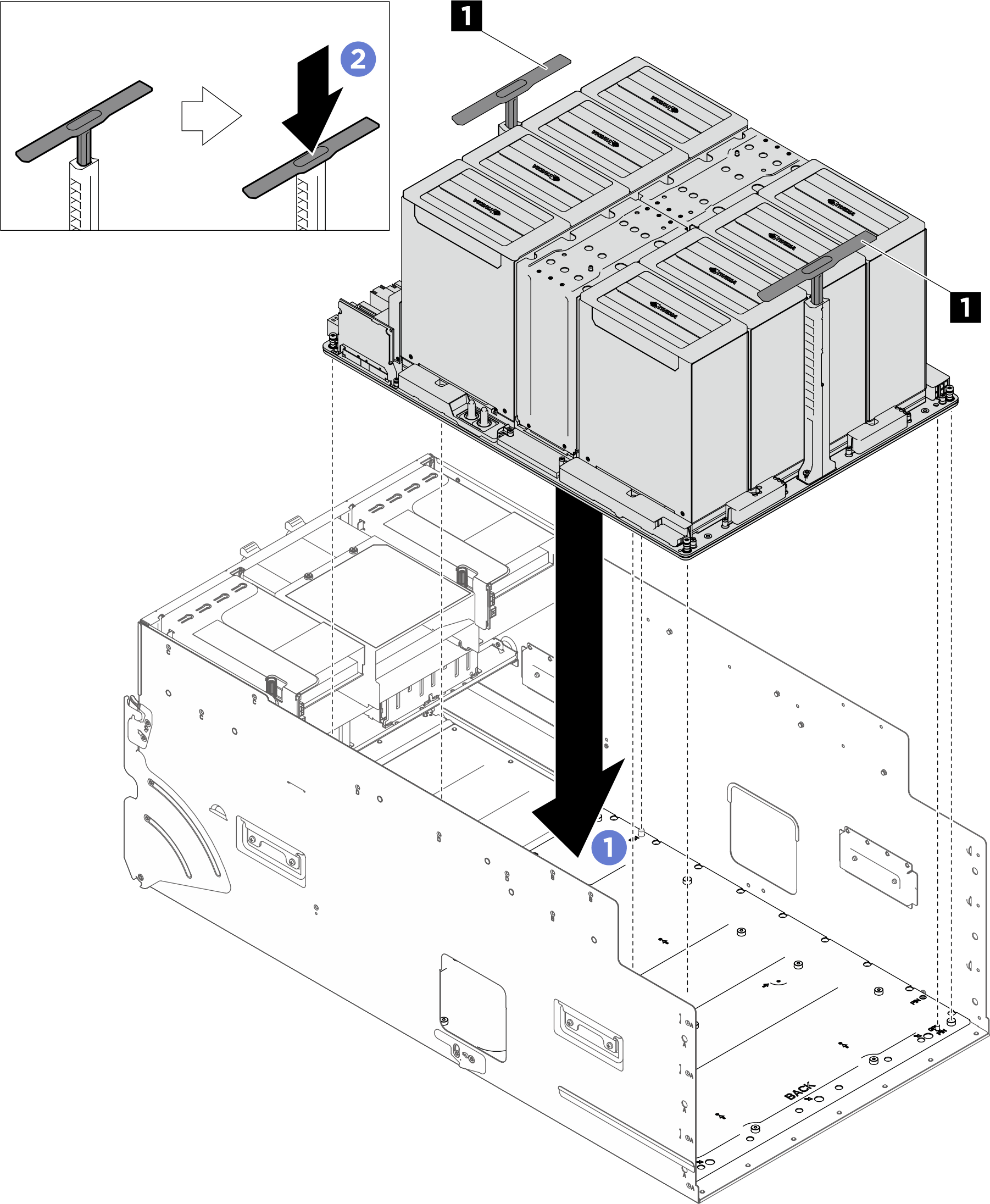

   1. Segure as alças (1) nos dois lados da placa-base da GPU na orientação correta, conforme ilustrado; em seguida, alinhe o complexo da GPU com os suportes na placa do adaptador do complexo da GPU e coloque-o cuidadosamente na placa do adaptador.
   2. Empurre as duas alças (1) para baixo.
   Atenção

   Duas pessoas devem estar em cada lado do complexo da GPU e levantá-lo segurando as duas alças (1).

   Figura 3. Instalação do complexo da GPU

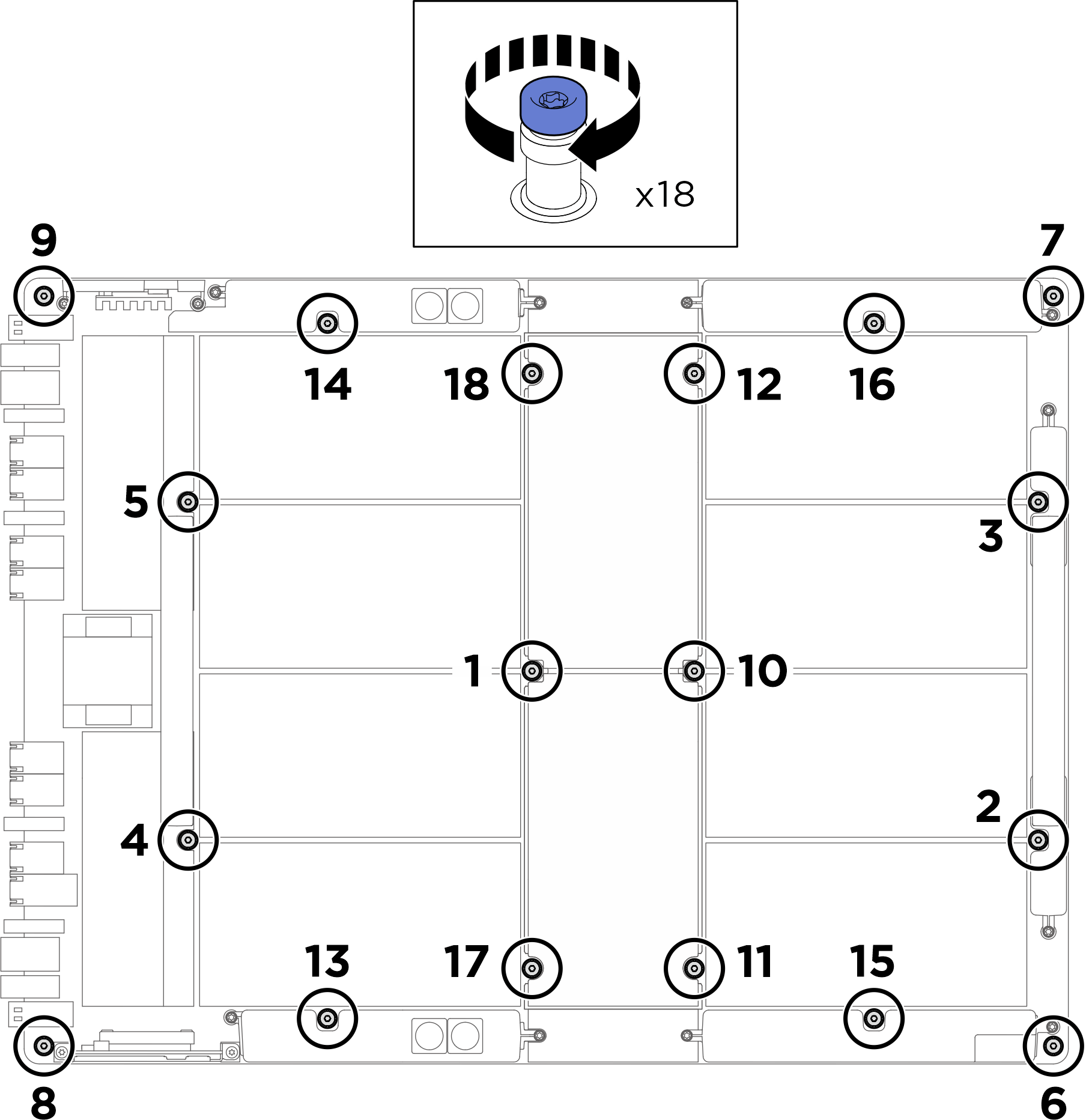

4. Siga a sequência mostrada na ilustração abaixo para apertar os dezoito parafusos prisioneiros Torx T15 para fixar o complexo de GPU.
   Importante

   Não aperte demais os parafusos para evitar danos.

   Nota

   Solte ou aperte os parafusos com uma chave de fenda de torque ajustada para o torque adequado. Para referência, o torque necessário para que os parafusos fiquem totalmente soltos ou presos é de 0,6±0,024 Newton-metro, de 5,3±0,212 libras-polegada.

   Figura 4. Instalação do parafuso

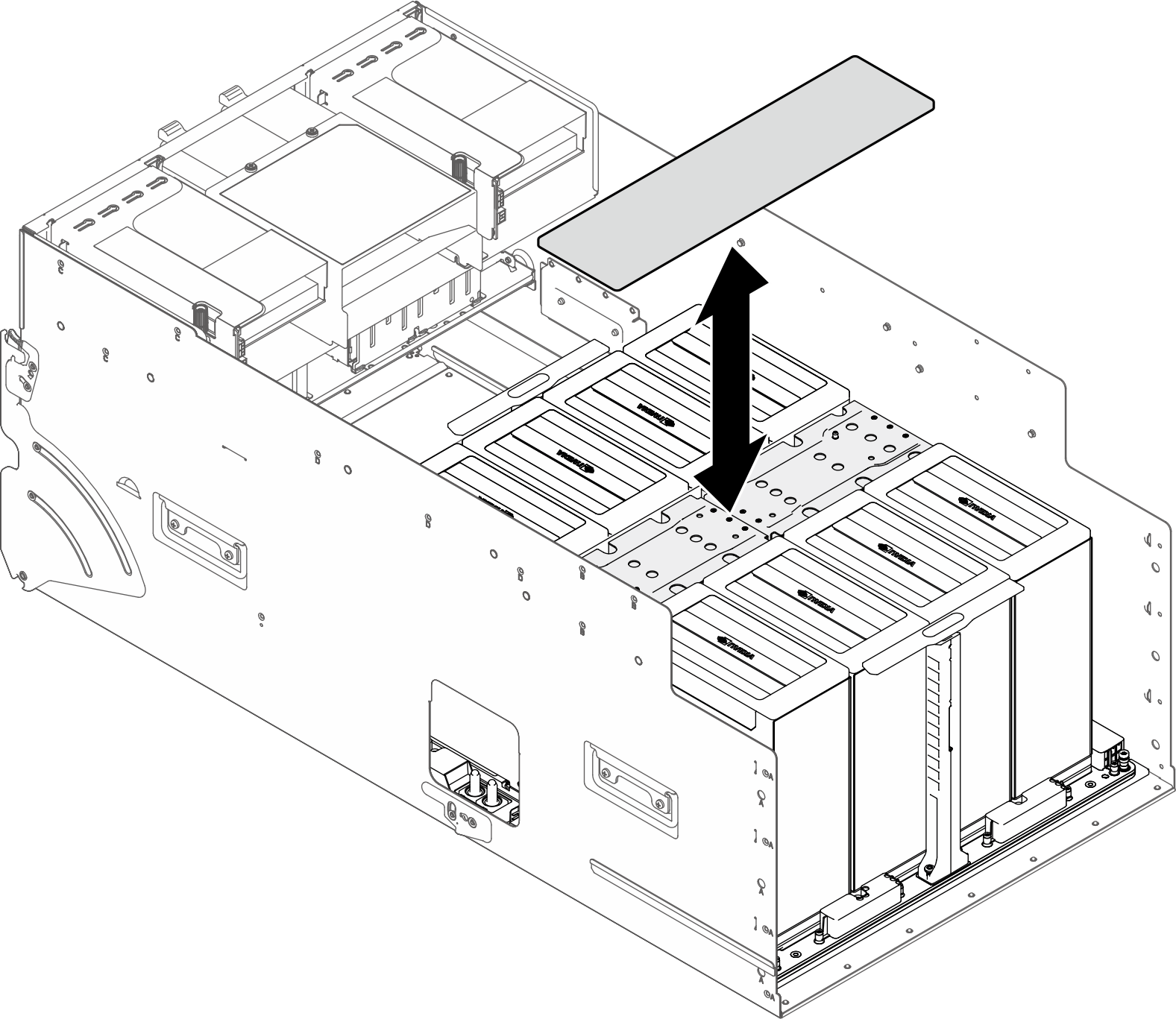

5. Coloque a tampa no dissipador de calor NVSwitch até que ela fique presa com firmeza.
   Figura 5. Instalação da tampa do dissipador de calor NVSwitch

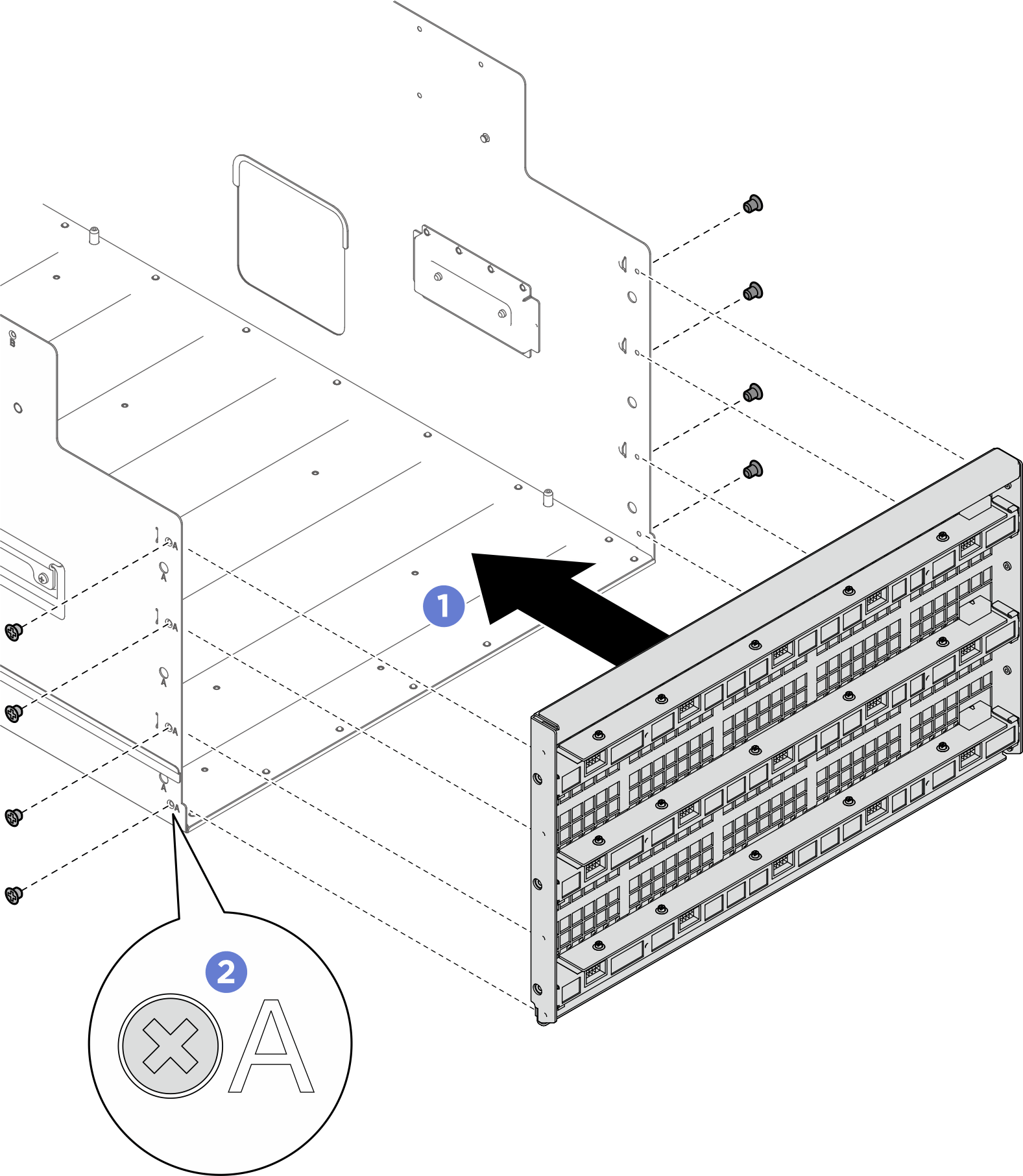

6. Instale o anteparo.
   1. Segure o anteparo no sentido correto, conforme ilustrado, e deslize-o no suporte do sistema.
   2. Localize os oito orifícios do parafuso marcados com A nos dois lados do suporte do sistema; em seguida, aperte os oito parafusos para prender o anteparo.



7. Instale o suporte de apoio.
   1. Segure o suporte no sentido correto, conforme ilustrado, e abaixe-o no suporte do sistema.
   2. Aperte os dois parafusos para prender o suporte de apoio.



8. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
   2. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   3. Gire as duas alavancas de liberação até que se travem no lugar.
      Figura 6. Instalação do alternador do comutador PCIe
