Installation de la plaque d’adaptateur du complexe GPU

Suivez les instructions de la présente section pour installer la plaque d’adaptateur du complexe GPU. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Alignez la plaque d’adaptateur du complexe GPU sur les broches de guidage au bas de la navette système. Ensuite, abaissez la plaque d’adaptateur dans la navette.
   Figure 1. Installation de la plaque d’adaptateur du complexe GPU


2. Repérez les quatorze trous de vis accompagnés d’une flèche ; suivez ensuite la séquence affichée dans l’illustration ci-dessous pour serrer les quatorze vis afin de fixer la plaque d’adaptateur du complexe GPU.
   Remarque

   Serrez les vis à l’aide d’un tournevis dynamométrique réglé au couple approprié. À titre indicatif, le couple requis pour serrer complètement les vis est de 0,5 newton-mètre (4,3 pouces-livres).

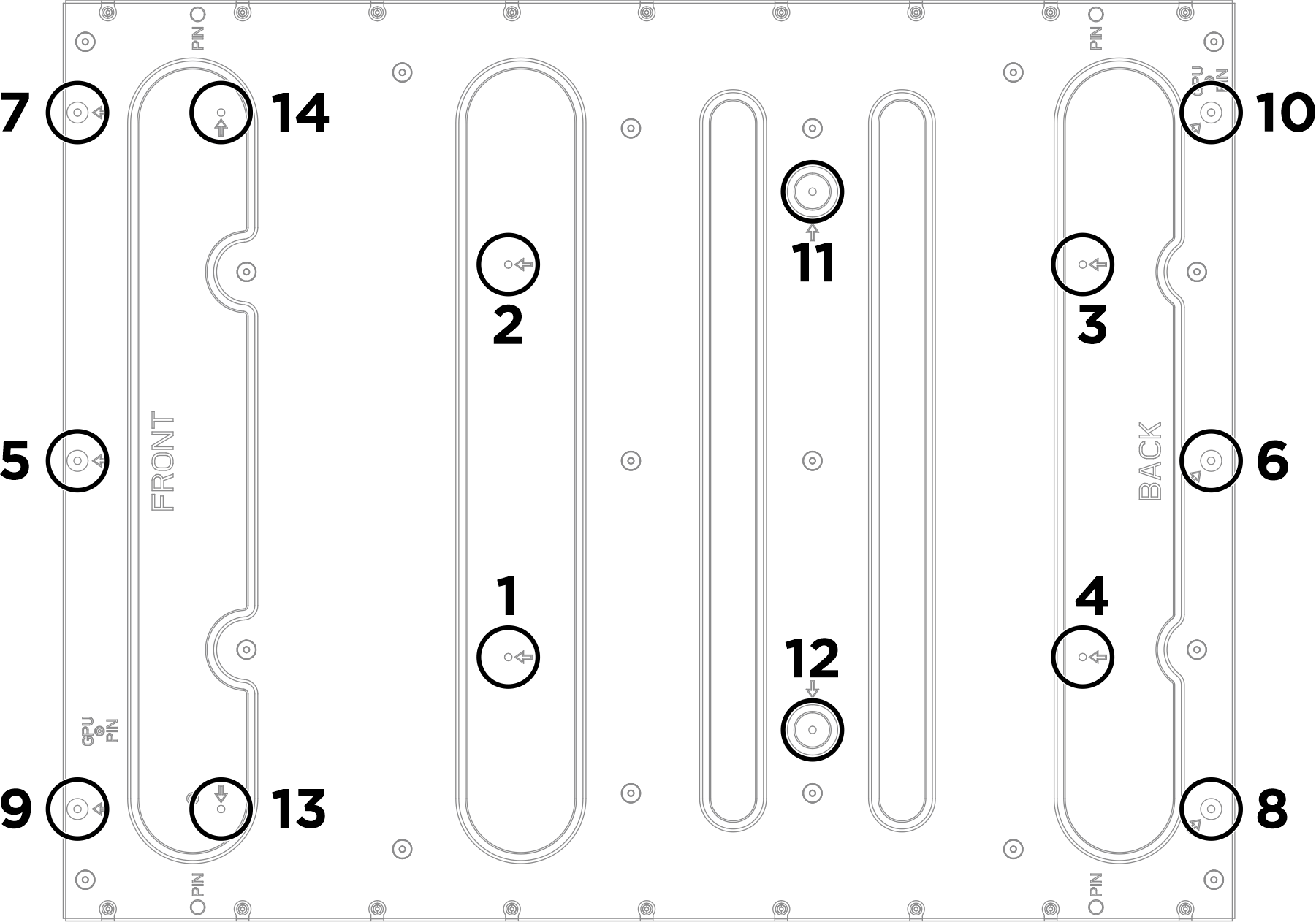

   Figure 2. Séquence de serrage des vis


3. Installez le complexe GPU.
   1. Saisissez les poignées (1) des deux côtés de la carte mère du GPU dans le bon sens, comme illustré. Ensuite, alignez le complexe GPU sur les picots de la plaque d’adaptateur du complexe GPU et placez-le minutieusement sur la plaque d’adaptateur.
   2. Poussez les deux poignées (1) vers le bas.
   Avertissement

   Assurez-vous que deux personnes se tiennent de chaque côté du complexe GPU et soulevez-le en tenant les deux poignées (1).

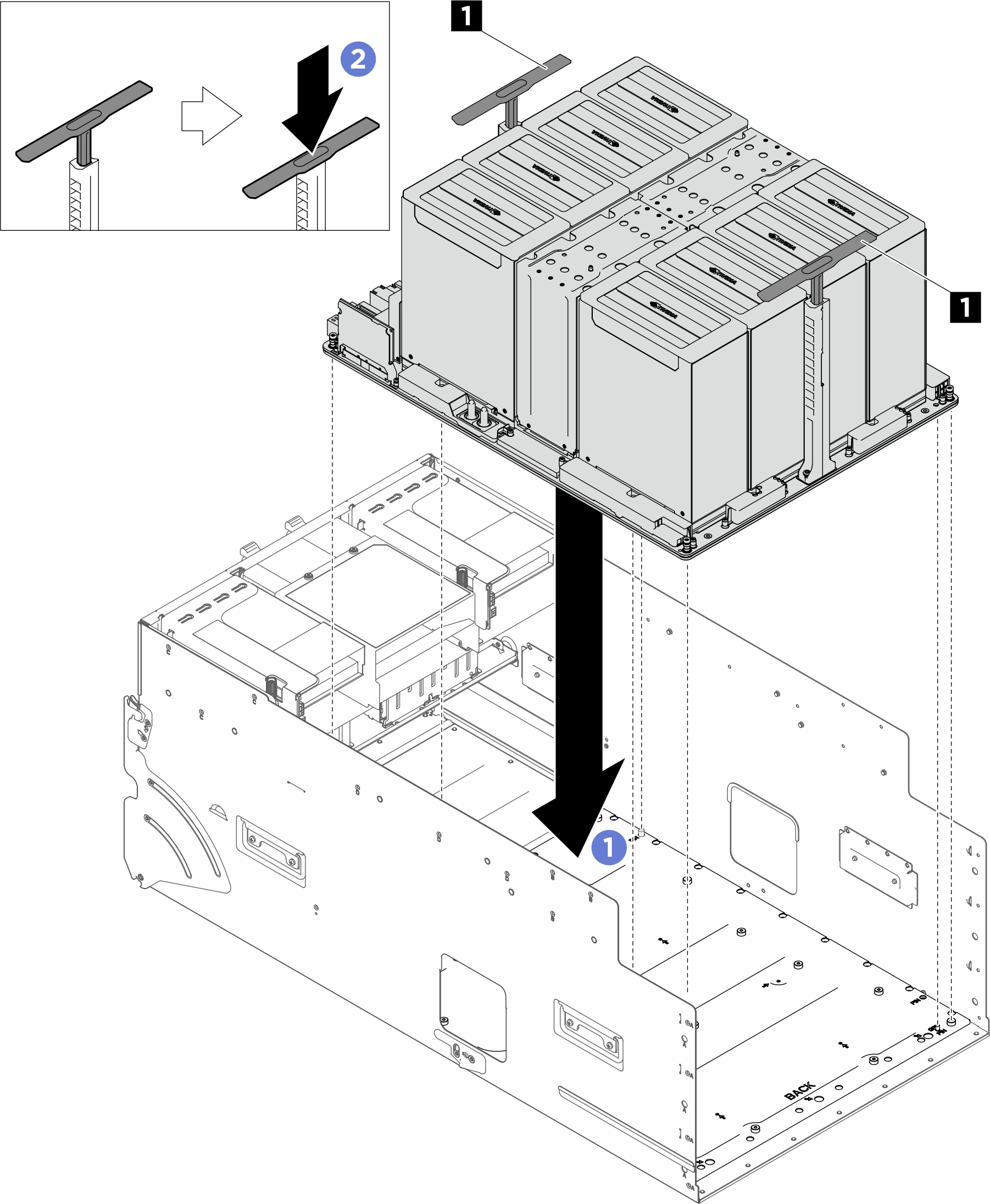

   Figure 3. Installation du complexe GPU


4. Suivez la séquence présentée dans l’illustration ci-dessous afin de serrer les dix-huit vis imperdables Torx T15 pour fixer le complexe GPU.
   Important

   Ne serrez pas trop les vis afin d’éviter tout dommage.

   Remarque

   Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,6±0,024 newton-, 5,3±0,212 pouces-livres.

   Figure 4. Installation des vis


5. Placez le cache sur le dissipateur thermique NVSwitch jusqu’à ce qu’il soit solidement fixé.
   Figure 5. Installation du cache du dissipateur thermique NVSwitch


6. Installez la cloison.
   1. Maintenez la cloison dans l’orientation correcte, comme le montre l’illustration. Ensuite, faites-la coulisser dans la navette système.
   2. Repérez les huit trous de vis accompagnés de l’inscription A des deux côtés de la navette système. Ensuite, serrez les huit vis pour fixer la cloison.



7. Installez le support.
   1. Maintenez le support dans l’orientation correcte, comme le montre l’illustration. Ensuite, abaissez-le dans la navette système.
   2. Serrez les deux vis pour fixer le support.



8. Poussez la navette de commutation PCIe entièrement dans la navette système.
   1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
   2. Poussez la navette de commutation PCIe entièrement dans la navette système.
   3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
      Figure 6. Installation de la navette de commutation PCIe
