ติดตั้งแผงอะแดปเตอร์ GPU คอมเพล็กซ์
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงอะแดปเตอร์ GPU คอมเพล็กซ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
หมายเหตุ
ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:
- ไขควงแรงบิดหนึ่งอัน
- ดอกไขควงขยาย Torx T15 หนึ่งดอก (ยาว 300 มม.)
ขั้นตอน
- จัดตำแหน่งแผ่นอะแดปเตอร์ GPU คอมเพล็กซ์ให้ตรงกับหมุดนำร่องที่ด้านล่างของชัตเทิลระบบ จากนั้นวางแผ่นอะแดปเตอร์ลงในชัตเทิลระบบรูปที่ 1. การติดตั้งแผงอะแดปเตอร์ GPU คอมเพล็กซ์

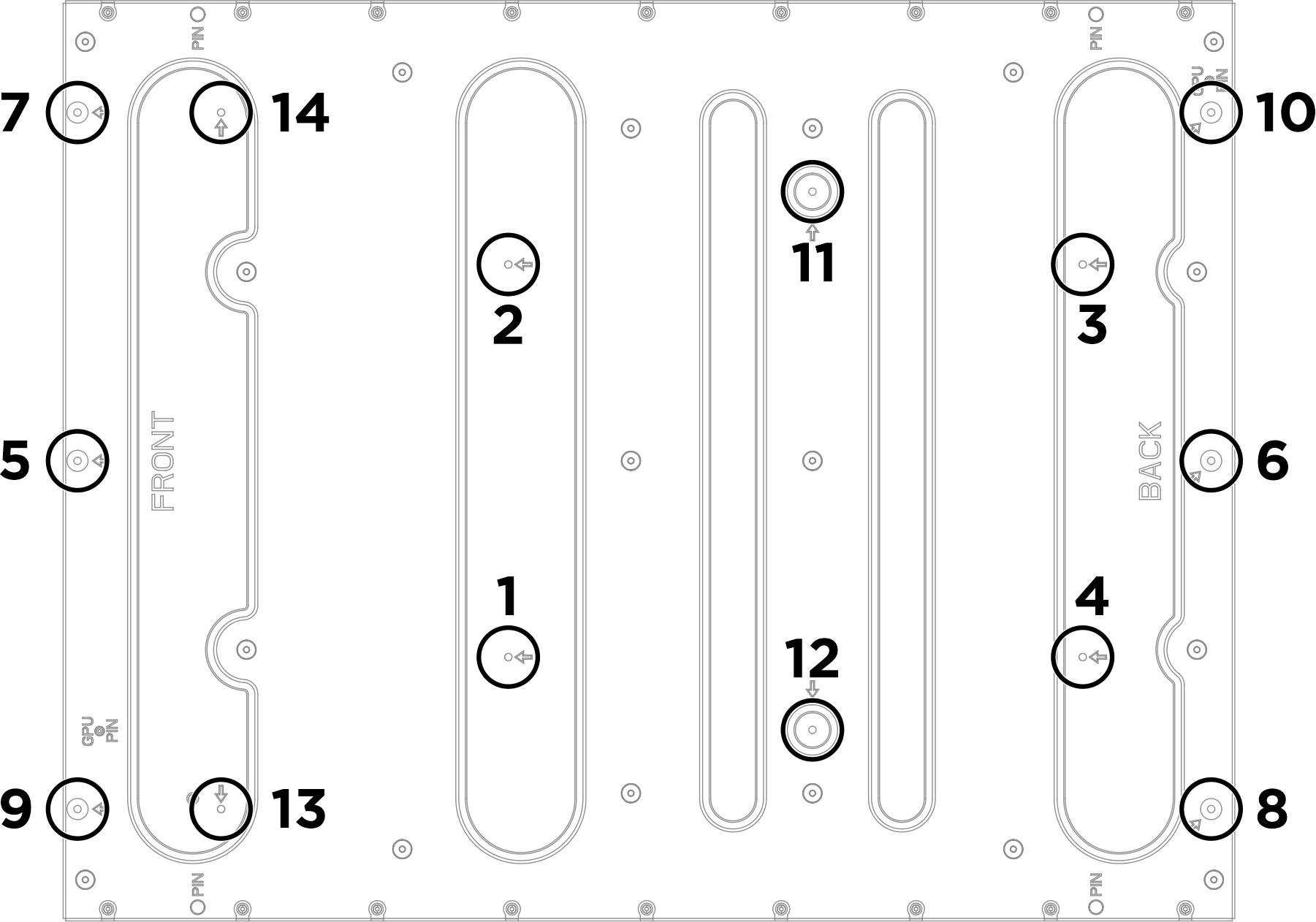

- ค้นหารูสกรูสิบสี่รูที่มีลูกศรกำกับไว้ จากนั้น ทำตามลำดับขั้นตอนที่แสดงในภาพประกอบด้านล่าง เพื่อขันสกรูสิบสี่ตัวเพื่อยึดแผ่นอะแดปเตอร์ของ GPU คอมเพล็กซ์หมายเหตุขันสกรูให้แน่นด้วยชุดไขควงแรงบิดให้ได้แรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการขันสกรูจนสุดคือ 0.5 นิวตันเมตร หรือ 4.3 นิ้วปอนด์รูปที่ 2. ลำดับการขันสกรู
- ติดตั้ง GPU คอมเพล็กซ์
จับที่จับ (1) ที่อยู่ทั้งสองด้านของแผงวงจรหลัก GPU ในทิศทางที่ถูกต้องตามภาพ จากนั้นจัดตำแหน่ง GPU คอมเพล็กซ์ให้ตรงกับขาตั้งบนแผ่นอะแดปเตอร์ GPU คอมเพล็กซ์ แล้วค่อยๆ วางลงบนแผ่นอะแดปเตอร์
ดันที่จับสองตัว (1) ลง

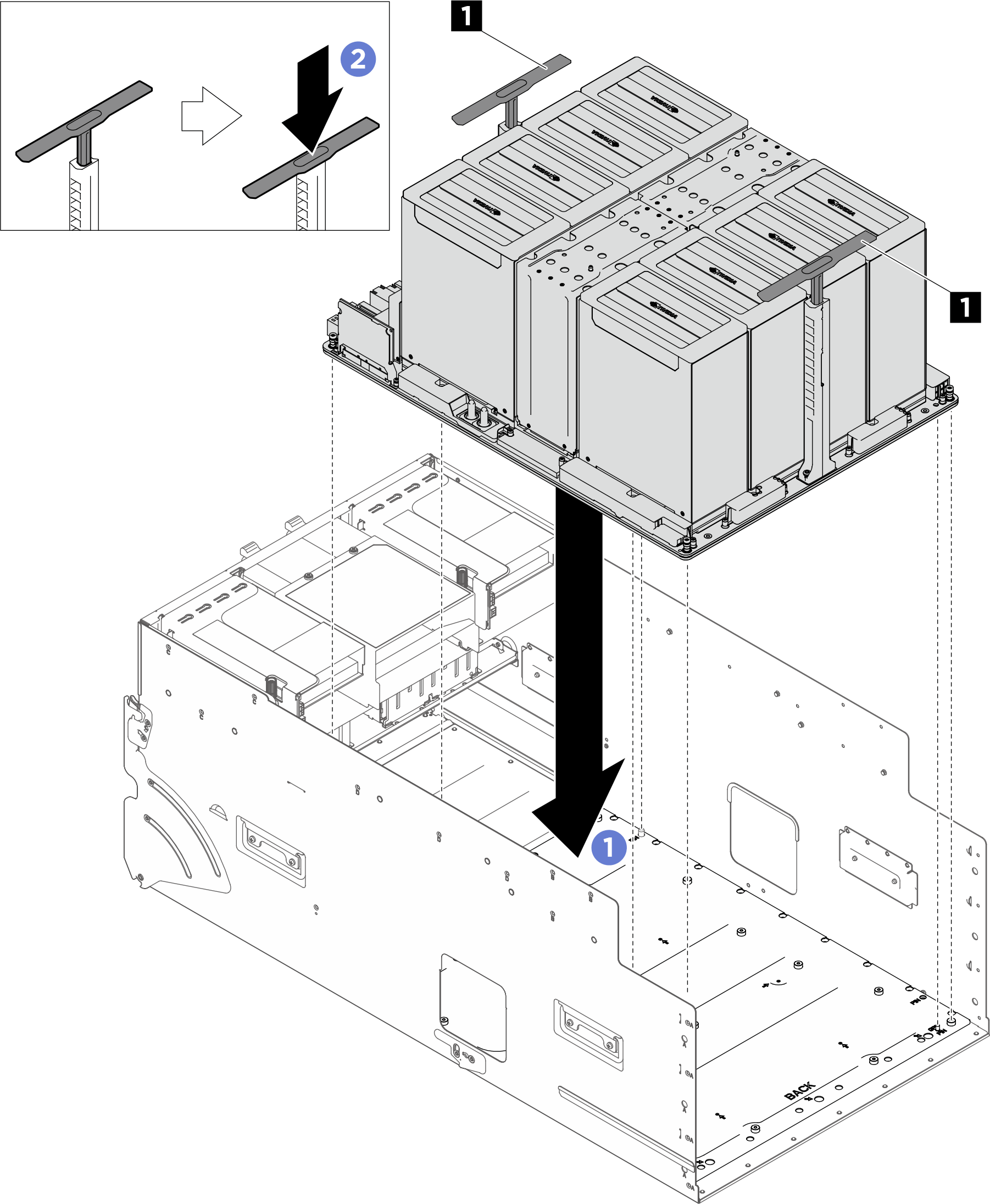

ข้อควรสนใจต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองข้าง (1)รูปที่ 3. การติดตั้ง GPU คอมเพล็กซ์
- ทำตามลำดับที่แสดงในภาพประกอบด้านล่างเพื่อขันสกรูยึด Torx T15 สิบแปดตัวเพื่อยึด GPU คอมเพล็กซ์สำคัญอย่าขันสกรูแน่นจนเกินไปเพื่อป้องกันการชำรุดเสียหายหมายเหตุคลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.6±0.024 นิวตัน-เมตร หรือ 5.3±0.212 นิ้ว-ปอนด์รูปที่ 4. การขันสกรู
- วางฝาครอบลงบนตัวระบายความร้อน NVSwitch จนกว่าจะเข้าที่อย่างแน่นหนารูปที่ 5. การติดตั้งฝาครอบตัวระบายความร้อน NVSwitch
- ติดตั้งส่วนกั้น
- จับส่วนกั้นในทิศทางที่ถูกต้องตามภาพ และเลื่อนเข้าไปในชัตเทิลระบบ
- ค้นหารูสกรูแปดรูที่ทำเครื่องหมาย A ที่อยู่ทั้งสองด้านของชัตเทิลระบบ จากนั้นขันสกรูแปดตัวเพื่อยึดส่วนกั้น
- ติดตั้งโครงยึดรองรับ
- จับโครงยึดในทิศทางที่ถูกต้องตามภาพ และวางลงในชัตเทิลระบบ
- ขันสกรูสองตัวเพื่อยึดโครงยึดรองรับ
- ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
- กดสลักล็อคด้านหน้าสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
- ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
หมุนคันปลดสองตัวจนกว่าจะลงล็อครูปที่ 6. การติดตั้งชัตเทิลสวิตช์ PCIe
หลังจากดำเนินการเสร็จ
- ติดตั้งชุดดูดอากาศ GPU ทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งชุดดูดอากาศ GPU
- เชื่อมต่อสายเข้ากับแผงวงจรหลัก GPU อีกครั้ง โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายแผงวงจรหลัก GPU
- ติดตั้งคอมเพล็กซ์พลังงานกลบเข้าที่ โปรดดู ติดตั้งคอมเพล็กซ์พลังงาน
- ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้นกลับเข้าที่ โปรดดู ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
- ติดตั้งถาดคอมพิวท์กลับเข้าที่ โปรดดู ติดตั้งถาดคอมพิวท์
- ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
