Installazione della piastra adattatore del complesso GPU

Seguire le istruzioni riportate in questa sezione per installare la piastra adattatore del complesso GPU. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Allineare la piastra adattatore del complesso GPU ai piedini della guida nella parte inferiore dello shuttle di sistema, quindi abbassare la piastra adattatore nello shuttle.
   Figura 1. Installazione della piastra adattatore del complesso GPU


2. Individuare i quattordici fori per viti contrassegnati con una freccia, quindi attenersi alla sequenza mostrata nella figura di seguito per stringere le quattordici viti e fissare la piastra dell'adattatore del complesso della GPU.
   Nota

   Serrare le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, tenere presente che la coppia richiesta per le viti da stringere completamente è 0,5 newton-metri (4,3 pollici-libbre).

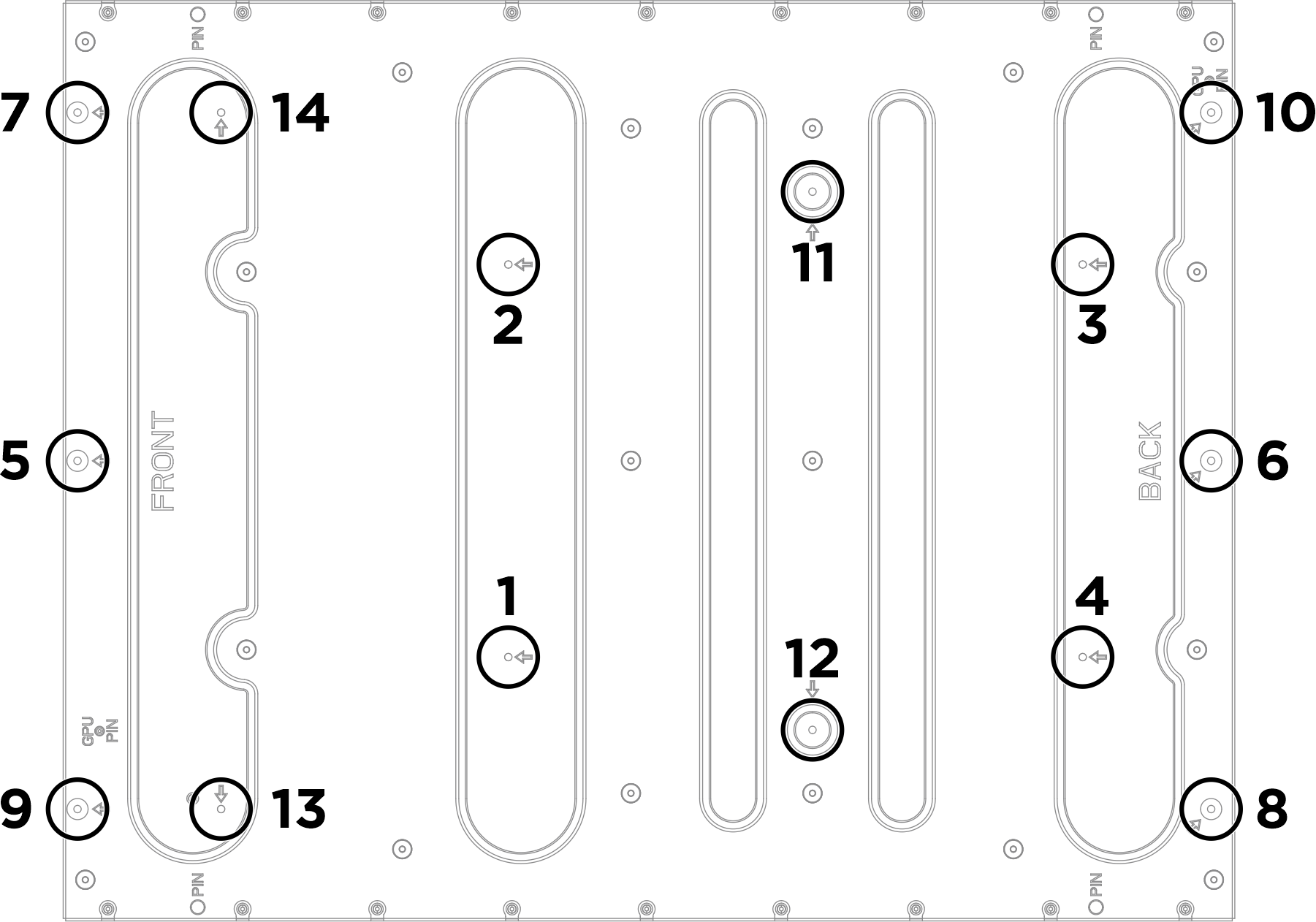

   Figura 2. Sequenza di serraggio delle viti


3. Installare il complesso GPU.
   1. Tenere le maniglie (1) su entrambi i lati della scheda di base della GPU nell'orientamento corretto, come illustrato. Allineare quindi il complesso GPU ai distanziatori sulla piastra adattatore del complesso GPU e posizionarlo con cautela sulla piastra adattatore.
   2. Spingere le due maniglie (1) in basso.
   Attenzione

   Assicurarsi che il complesso GPU sia sollevato tramite le due maniglie da due persone posizionate su entrambi i lati (1).

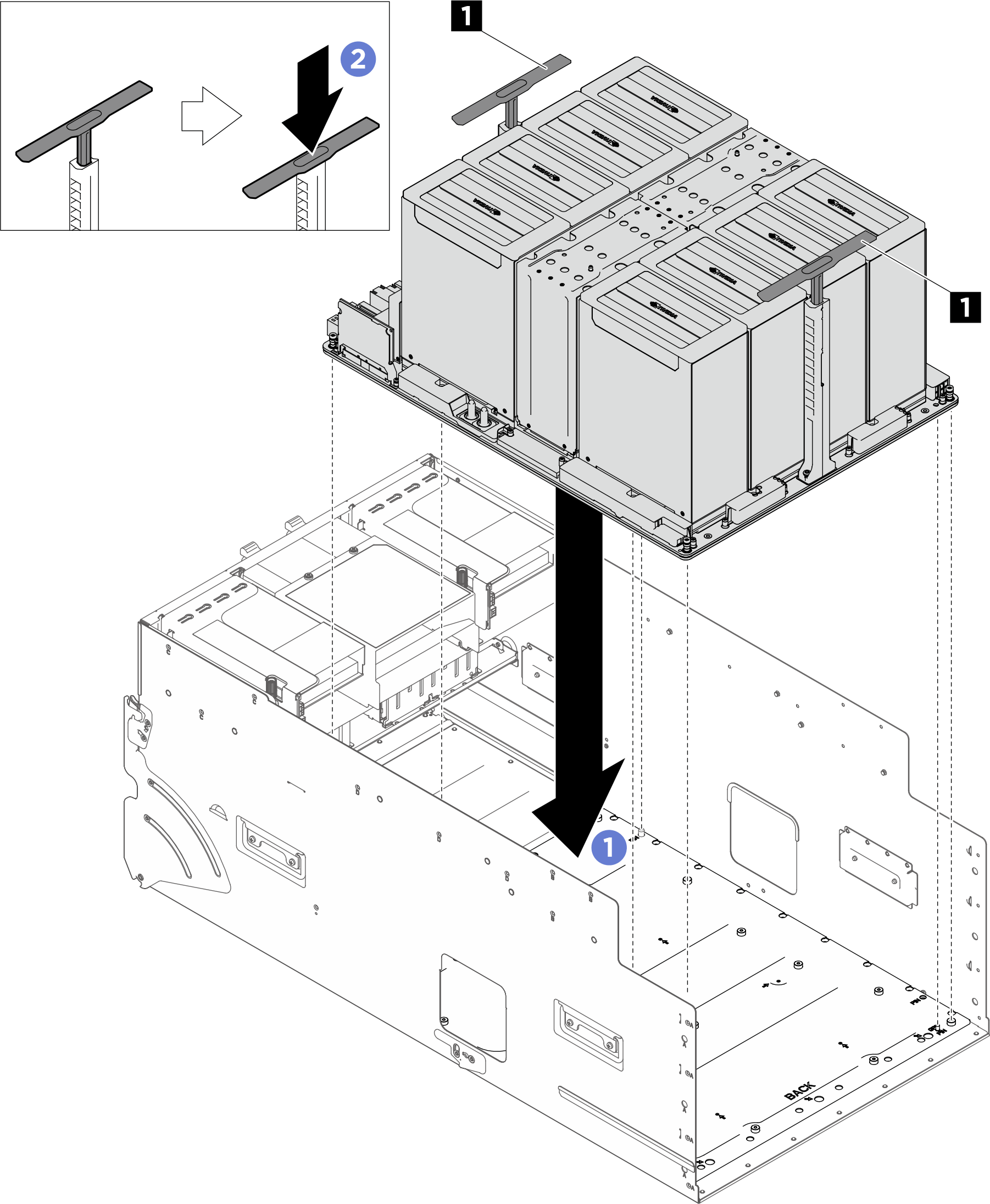

   Figura 3. Installazione del complesso GPU


4. Attenersi alla sequenza mostrata nella figura che segue per serrare le diciotto viti prigioniere Torx T15 e fissare il complesso GPU.
   Importante

   Non serrare eccessivamente le viti per evitare danni.

   Nota

   Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, la coppia richiesta per allentare o serrare completamente le viti è 0,6±0,024 newton metri, 5,3±0,212 pollici libbre.

   Figura 4. Installazione delle viti


5. Posizionare il coperchio sul dissipatore di calore NVSwitch finché non è bloccato saldamente in posizione.
   Figura 5. Installazione del coperchio del dissipatore di calore NVSwitch


6. Installare la paratia.
   1. Mantenere la paratia nell'orientamento corretto come illustrato e farla scorrere nello shuttle di sistema.
   2. Individuare gli otto fori per viti contrassegnati da A su entrambi i lati dello shuttle di sistema, quindi serrare le otto viti per fissare la paratia.



7. Installare la staffa di supporto.
   1. Mantenere la staffa nell'orientamento corretto come illustrato e abbassarla nello shuttle di sistema.
   2. Serrare le due viti per fissare la staffa di supporto.



8. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 6. Installazione dello shuttle dello switch PCIe
