GPU 複合システム・アダプター・プレートの取り付け

GPU 複合システム・アダプター・プレートの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:
  • トルク・ドライバー 1 本
  • Torx T15 拡張 ビット (長さ 300 mm) 1 本

手順

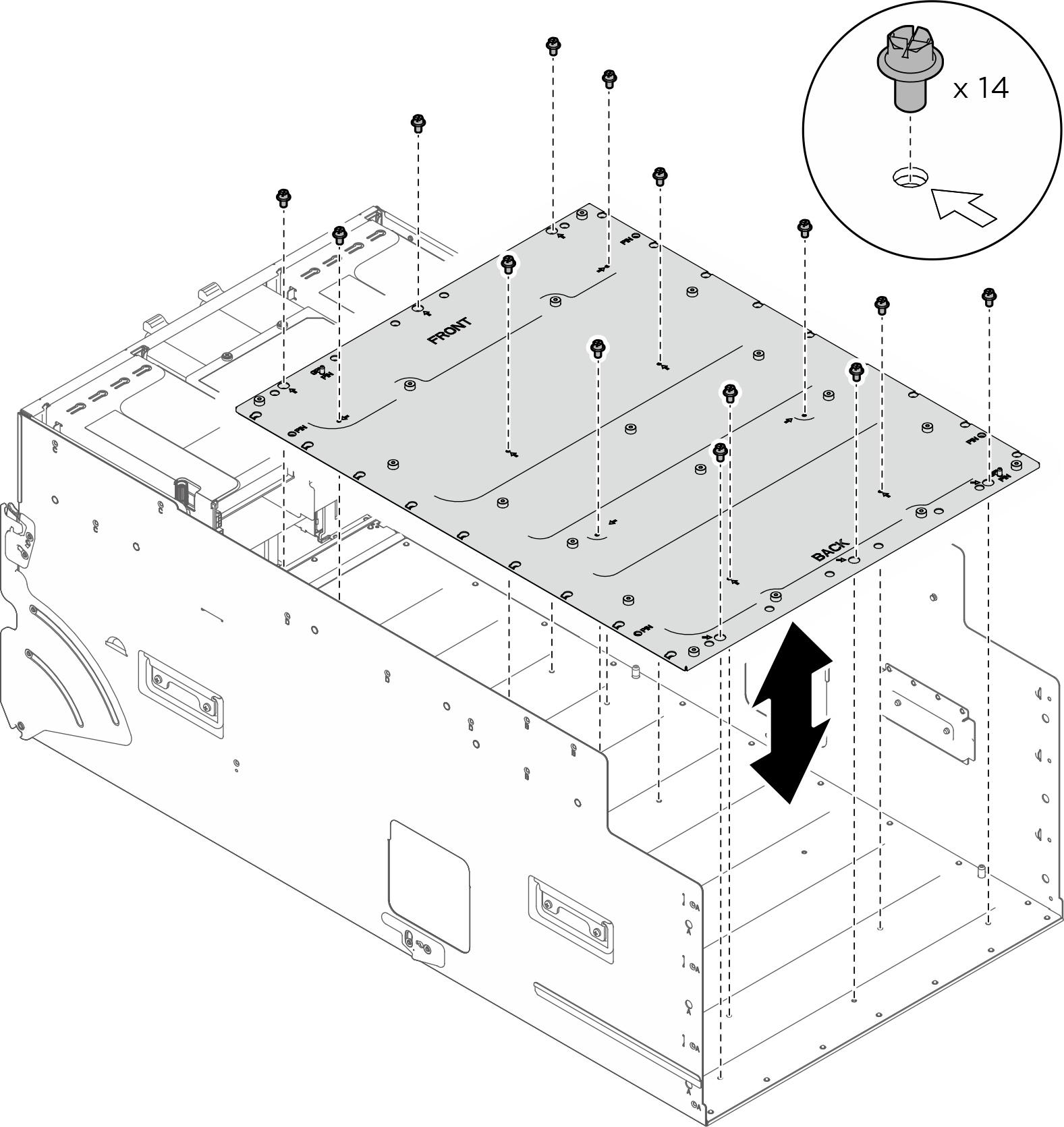

  1. GPU 複合アダプター・プレートをシステム・シャトル下部のガイド・ピンに合わせ、アダプター・プレートをシャトルに下ろします。
    図 1. GPU 複合システム・アダプター・プレートの取り付け
    GPU complex adapter plate installation
  2. 矢印でマークされた 14 個のねじ穴を見つけます。次に、以下の図に表示されている順序に従って、14 本のねじを締め、GPU 複合アダプター・プレートを固定します。
    トルク・ドライバー・セットでねじを締め、適切なトルクに固定します。参考までに、ねじを完全に締めるために必要なトルクは 0.5 ニュートン・メーター、4.3 インチ・ポンドです。
    図 2. ねじの締め付け順序
    Screw tightening sequence
  3. GPU 複合システムを取り付けます。

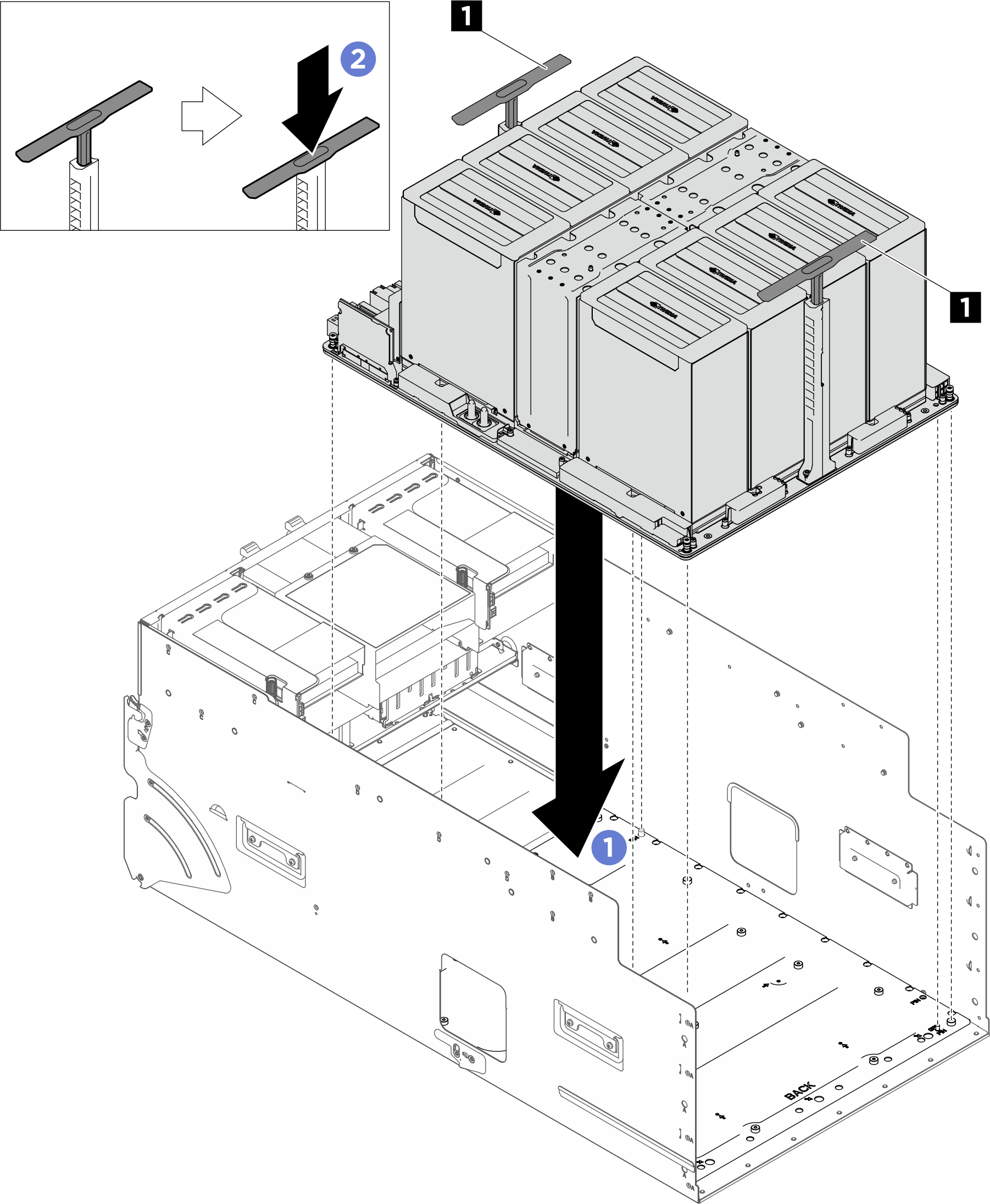

    1. GPU ベースボードの両側にあるハンドル (1) を図のように正しい向きで持ちます。次に、GPU 複合体を GPU 複合アダプター・プレートのスタンドオフに合わせ、アダプター・プレートに静かに配置します。
    2. 2 つのハンドル (1) を押し下げます。
    重要
    GPU 複合システムの両側に 2 人が立っていることを確認し、2 つのハンドル (1) を持って持ち上げます。
    図 3. GPU 複合システムの取り付け
    GPU complex installation
  4. 以下の図に表示されている順序に従って、18 本の Torx T15 拘束ねじを締めて GPU 複合システムを固定します。
    重要
    損傷を避けるためにねじを締め過ぎないようにしてください。
    トルク・ドライバー・セットでねじを締めたり、緩めたりして、適切なトルクに固定します。参考までに、ねじを完全に締める/緩めるために必要なトルクは 0.6±0.024 ニュートン・メーター、5.3±0.212 インチ・ポンドです。
    図 4. ねじの取り付け
    Screw installation

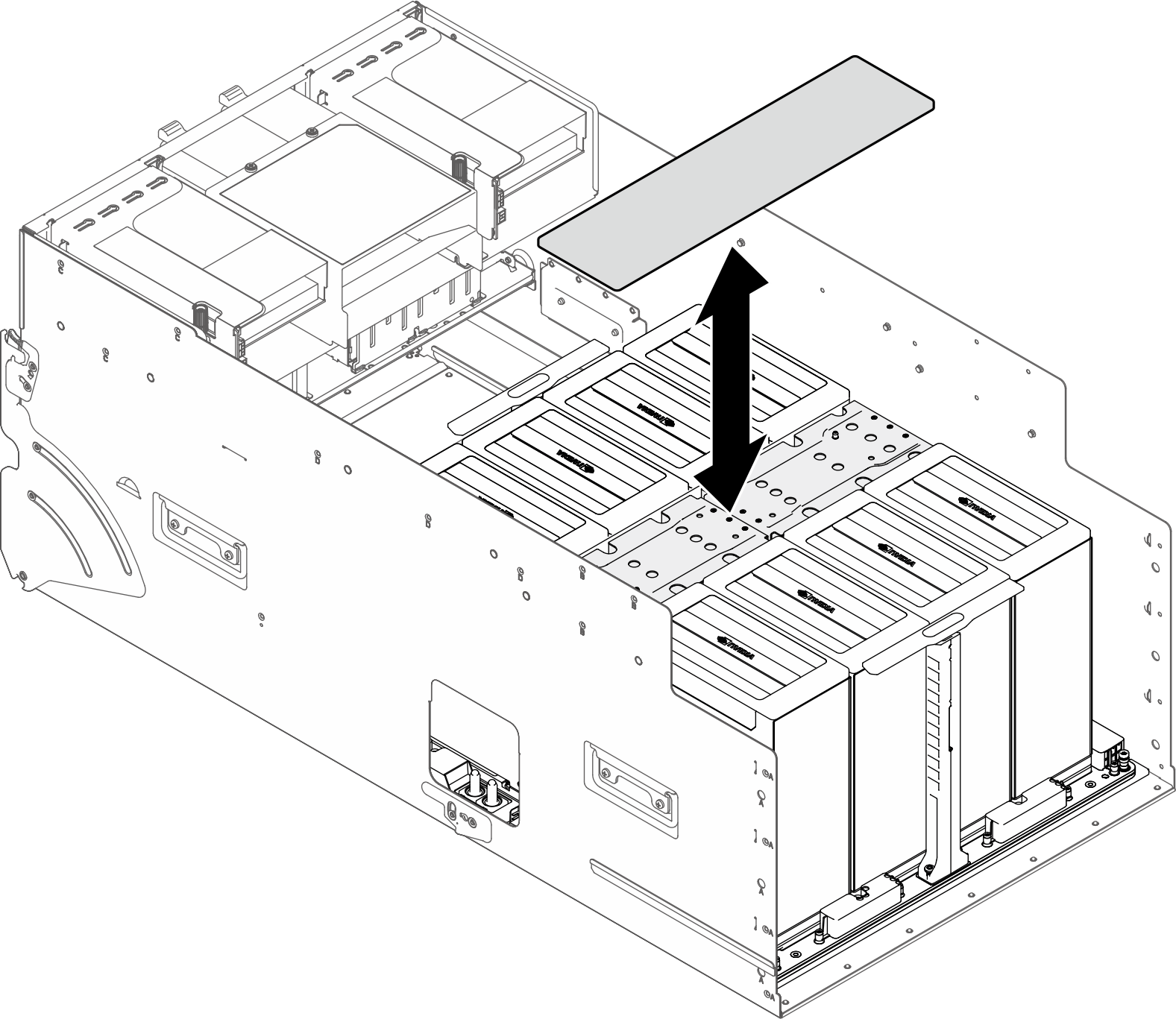

  5. カバーを NVSwitch ヒートシンクにしっかりと固定されるまで配置します。
    図 5. NVSwitch ヒートシンク・カバーの取り付け
    NVSwitch heat sink cover installation
  6. バルクヘッドを取り付けます。
    1. バルクヘッドを図のように正しい向きで持ち、システム・シャトルにスライドさせます。
    2. システム・シャトルの両側にある A でマークされた 8 つのねじ穴の位置を確認し、8 本のねじを締めてバルクヘッドを固定します。


  7. サポート・ブラケットを取り付けます。
    1. 図のようにブラケットを正しい向きで持ち、システム・シャトルに下ろします。
    2. 2 本のねじを締めてサポート・ブラケットを固定します。


  8. PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
    1. PCIe スイッチ・シャトルの両側にある 2 つの前面ロック・ラッチを押します。
    2. PCIe スイッチ・シャトルをシステム・シャトルに完全に押し込みます。
    3. 2 つのリリース・レバーを、所定の位置にロックされるまで回転させます。
      図 6. PCIe スイッチ・シャトルの取り付け
      PCIe switch shuttle installation

完了したら

  1. すべての GPU エアー・ダクトを再度取り付けます。GPU エアー・ダクトの取り付けを参照してください。
  2. ケーブルを GPU ベースボードに再接続します。詳しくは、GPU ベースボードのケーブル配線を参照してください。
  3. 電源複合システムを再度取り付けます。電源複合システムの取り付けを参照してください。
  4. ケーブル・ホルダー・フレームとバッフル・アセンブリーを再度取り付けます。ケーブル・ホルダー・フレームとバッフル・アセンブリーの取り付けを参照してください。
  5. コンピュート・トレイを再度取り付けます。コンピュート・トレイの取り付けを参照してください。
  6. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  7. 部品交換を完了します。部品交換の完了を参照してください。
