安裝 GPU 複合體配接器板
請依照本節中的指示安裝 GPU 複合體配接器板。此程序必須由經過培訓的維修技術人員執行。
關於此作業
小心
- 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
- 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
- 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
註
確定您已備妥下列所需工具，以便正確更換元件：
- 一把扭矩螺絲起子
- 一支 Torx T15 加長起子頭（300 mm 長）
程序
- 將 GPU 複合體配接器板對準系統滑動箱底部的導引插腳，然後將配接器板放入滑動箱中。圖 1. 安裝 GPU 複合體配接器板

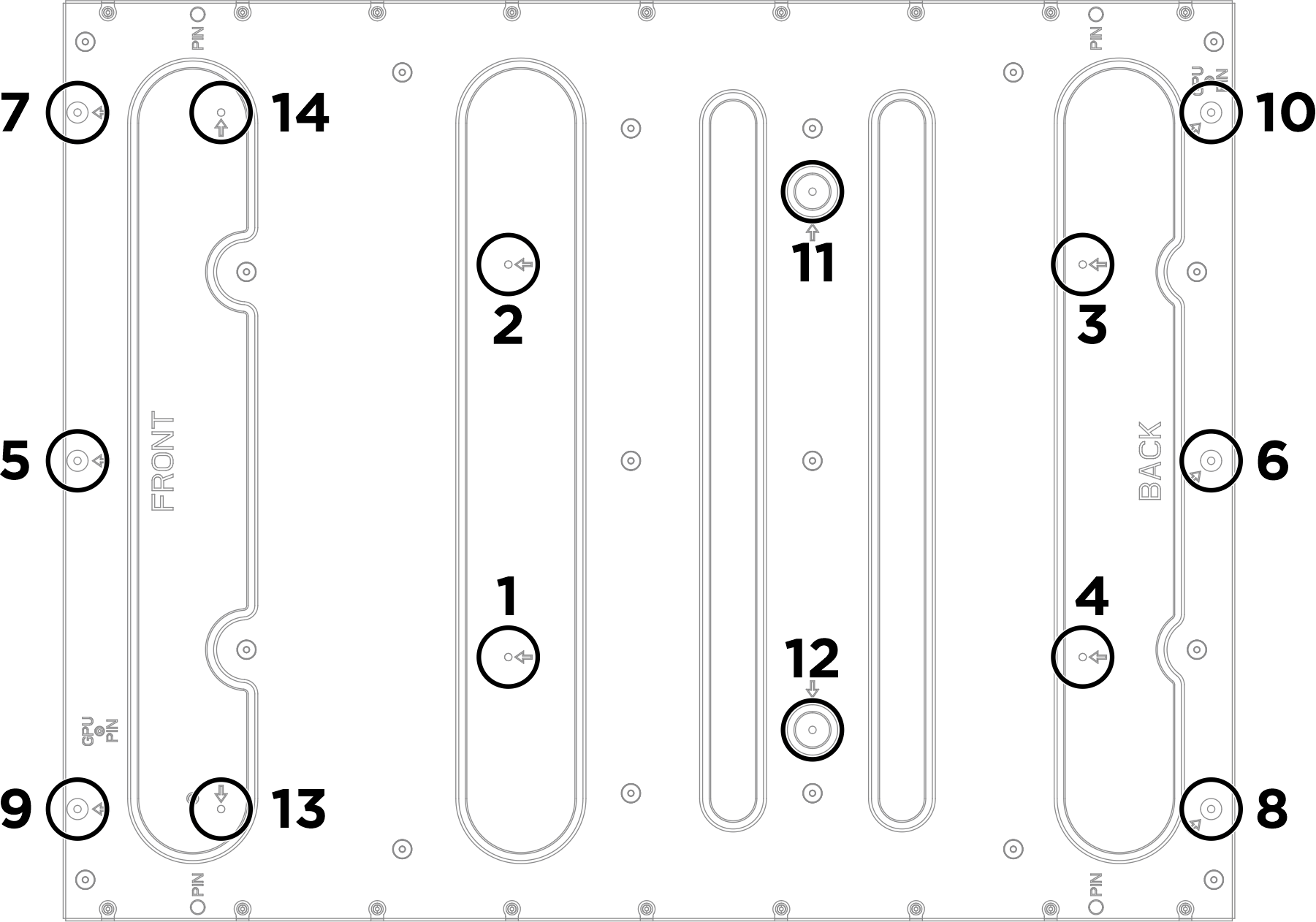

- 找到用箭頭標記的十四個螺絲孔，然後依照下圖中顯示的順序，鎖緊十四顆螺絲以固定 GPU 複合體配接器板。註請使用設定為正確扭矩的扭矩螺絲起子將螺絲鎖緊。螺絲完全鎖緊所需的扭力為 0.5 牛頓米（4.3 英吋磅），供參考。圖 2. 螺絲鎖緊順序
- 安裝 GPU 複合體。

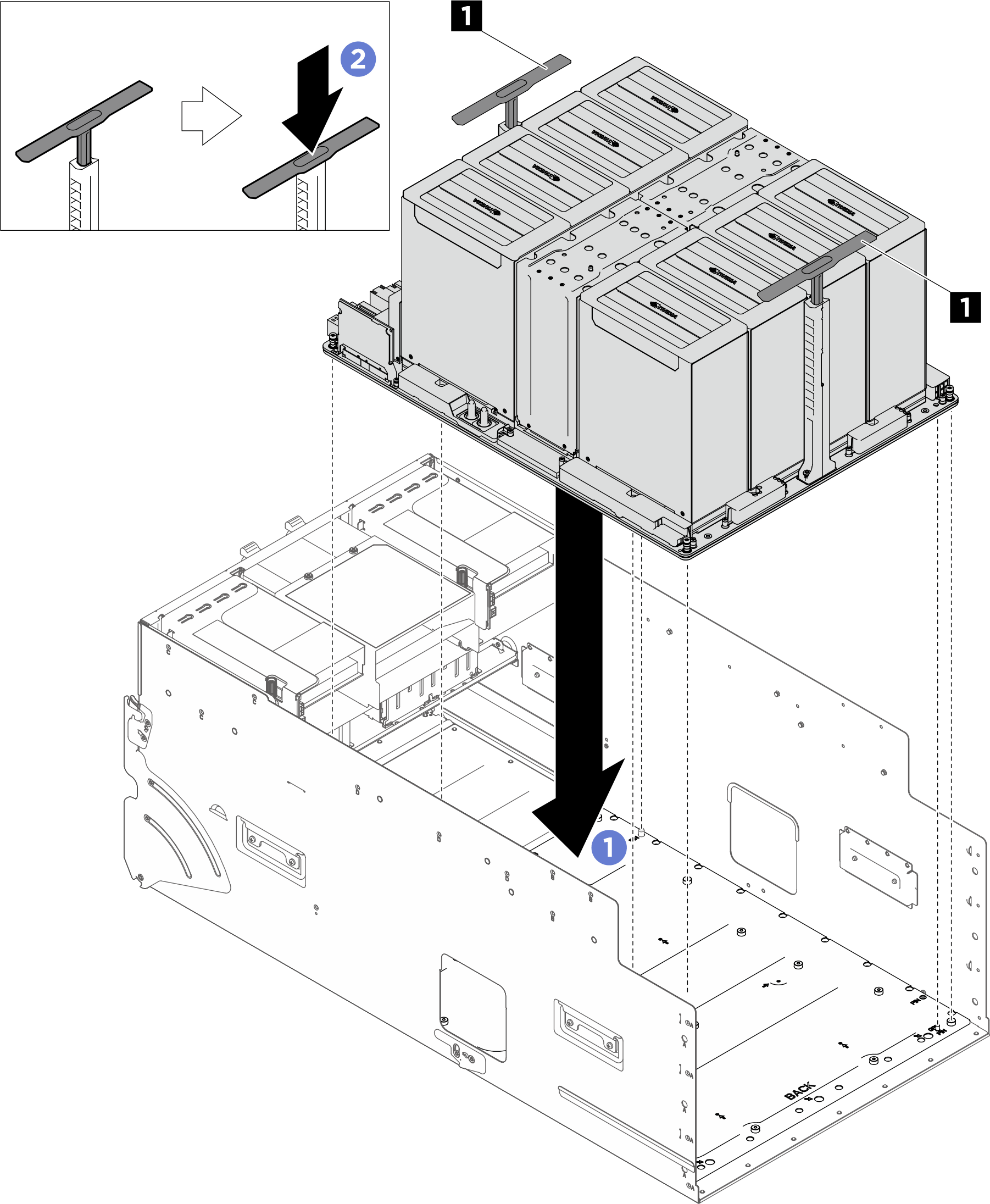

請您按照圖示，正確握住 GPU 基板兩側的把手（1）；然後，將 GPU 複合體與 GPU 複合體配接器板上的定位柱對齊，並輕輕地將其放置在配接器板上。
向下按壓兩個把手 (1)。
小心確保 GPU 複合體兩側各站一人，握住兩個把手將其抬起 (1)。圖 3. 安裝 GPU 複合體
- 依照下圖所示順序鎖緊十八個 Torx T15 緊固螺絲，以固定 GPU 複合體。重要請勿將螺絲鎖得太緊，以免損壞。註使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。將螺絲完全鬆開或鎖緊所需的扭矩為 0.6±0.024 牛頓米、5.3±0.212 英吋磅，供您參考。圖 4. 安裝螺絲
- 將蓋板安裝到 NVSwitch 散熱槽上，直到牢固到位。圖 5. 安裝 NVSwitch 散熱槽蓋板
- 請安裝隔板。
- 如圖所示，以正確的方向握住隔板，然後將其滑入系統滑動箱中。
- 找到系統滑動箱兩側標有 A 的八個螺絲孔，然後鎖緊八個螺絲以固定隔板。
- 安裝支撐托架。
- 如圖所示，以正確的方向握住托架，然後將它向下放入系統滑動箱中。
- 鎖緊兩顆螺絲以固定支撐托架。
- 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
- 按下 PCIe 交換器滑動箱兩側前方的兩個鎖扣。
- 將 PCIe 交換器滑動箱完全推入系統滑動箱中。
轉動兩個鬆開拉桿直到其鎖入定位。圖 6. 安裝 PCIe 交換器滑動箱
在您完成之後
- 重新安裝所有 GPU 空氣導管。請參閱安裝 GPU 空氣導管。
- 將電纜重新連接到 GPU 基板。如需相關資訊，請參閱GPU 基板纜線佈線。
- 重新安裝電源複合體。請參閱安裝電源複合體。
- 重新安裝纜線固定器框架和擋板組件。請參閱安裝纜線固定器框架和擋板組件。
- 重新安裝運算匣。請參閱安裝運算匣。
- 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
- 完成零件更換。請參閱完成零件更換。
