Instalación de la placa del adaptador del complejo de GPU

Siga las instrucciones de esta sección para instalar la placa del adaptador del complejo de GPU. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Alinee la placa del adaptador del complejo de GPU con las patillas guía de la parte inferior de la lanzadera del sistema; a continuación, baje la placa del adaptador a la lanzadera.
   Figura 1. Instalación de la placa del adaptador del complejo de GPU

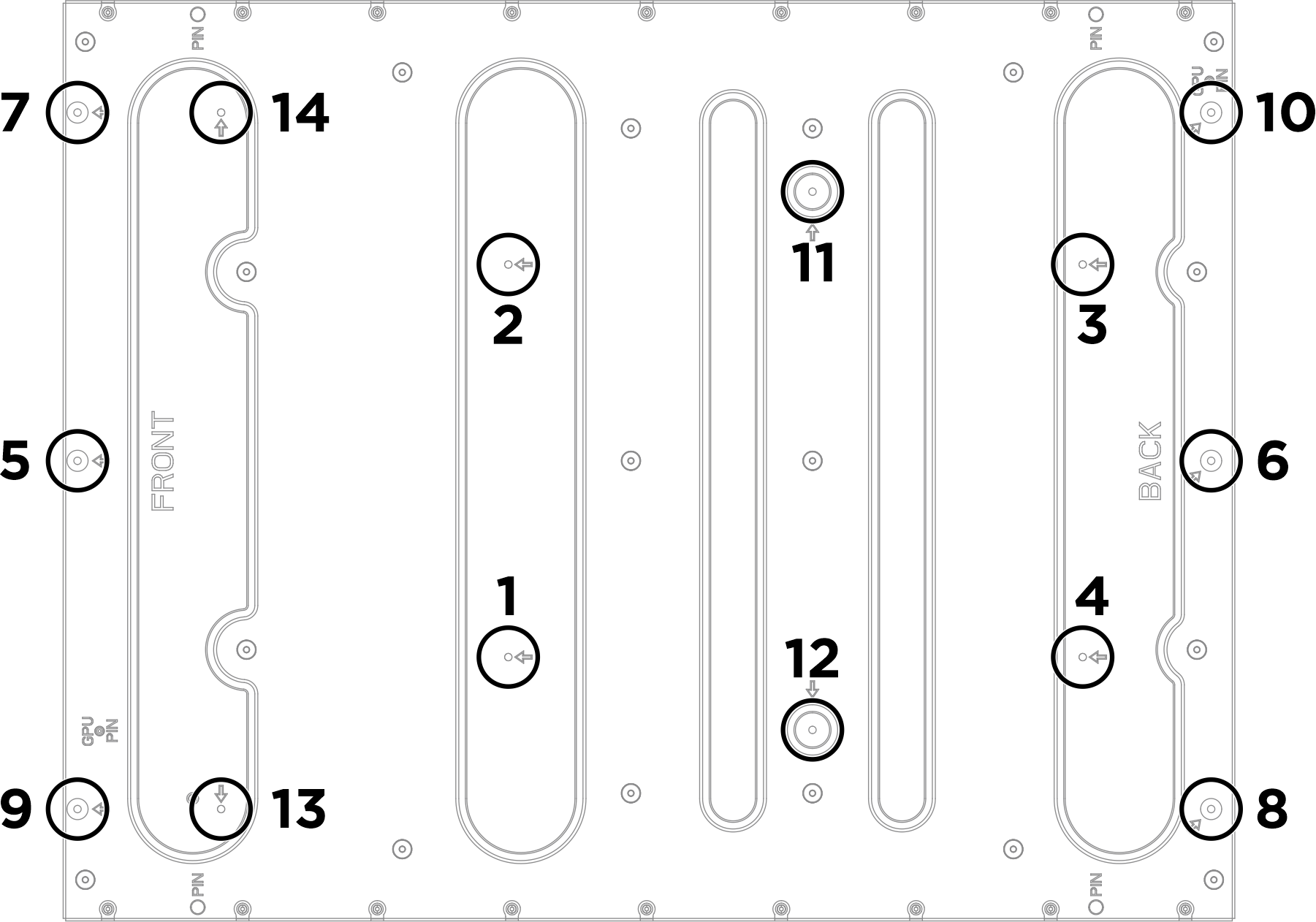

2. Ubique los catorce orificios de tornillos marcados con una flecha; a continuación, siga la secuencia que se muestra en la siguiente ilustración para apretar los catorce tornillos y fijar la placa del adaptador del complejo de GPU.
   Nota

   Apriete los tornillos con un destornillador con regulación de par con el par correspondiente. Como referencia, el par necesario para apretar completamente los tornillos es de 0,5 newton-metros, 4,3 pulgada-libras.

   Figura 2. Secuencia de apriete de tornillos

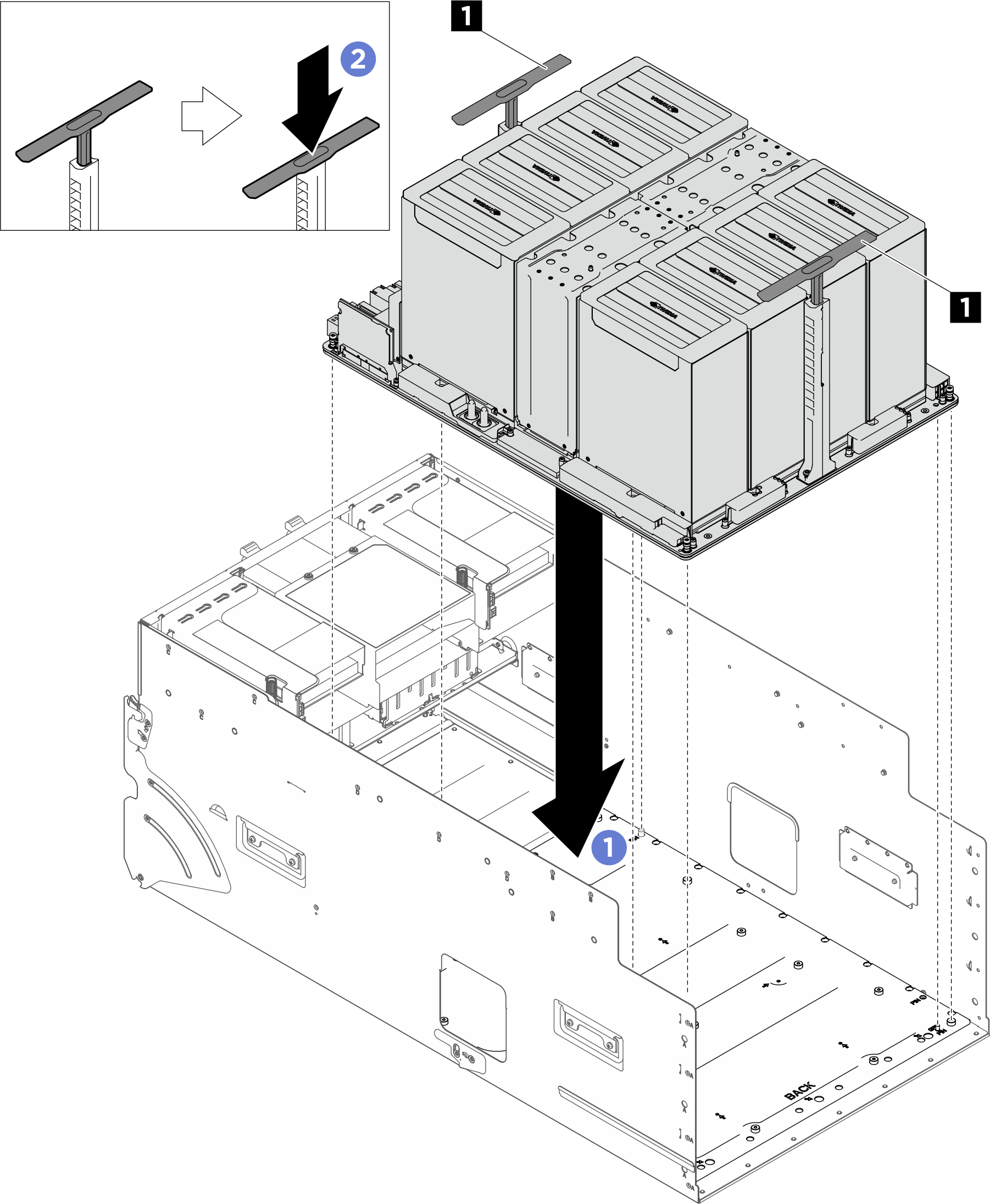

3. Instale el complejo de GPU.
   1. Sostenga las asas (1) en ambos lados de la placa base de la GPU en la orientación correcta según la ilustración; luego, alinee el complejo de GPU con los separadores en la placa del adaptador del complejo de GPU y colóquelo con cuidado en la placa del adaptador.
   2. Empuje las dos asas (1) hacia abajo.
   Atención

   Asegúrese de que dos personas estén a ambos lados del complejo de GPU y levántenlo sujetando las dos asas (1).

   Figura 3. Instalación del complejo de GPU

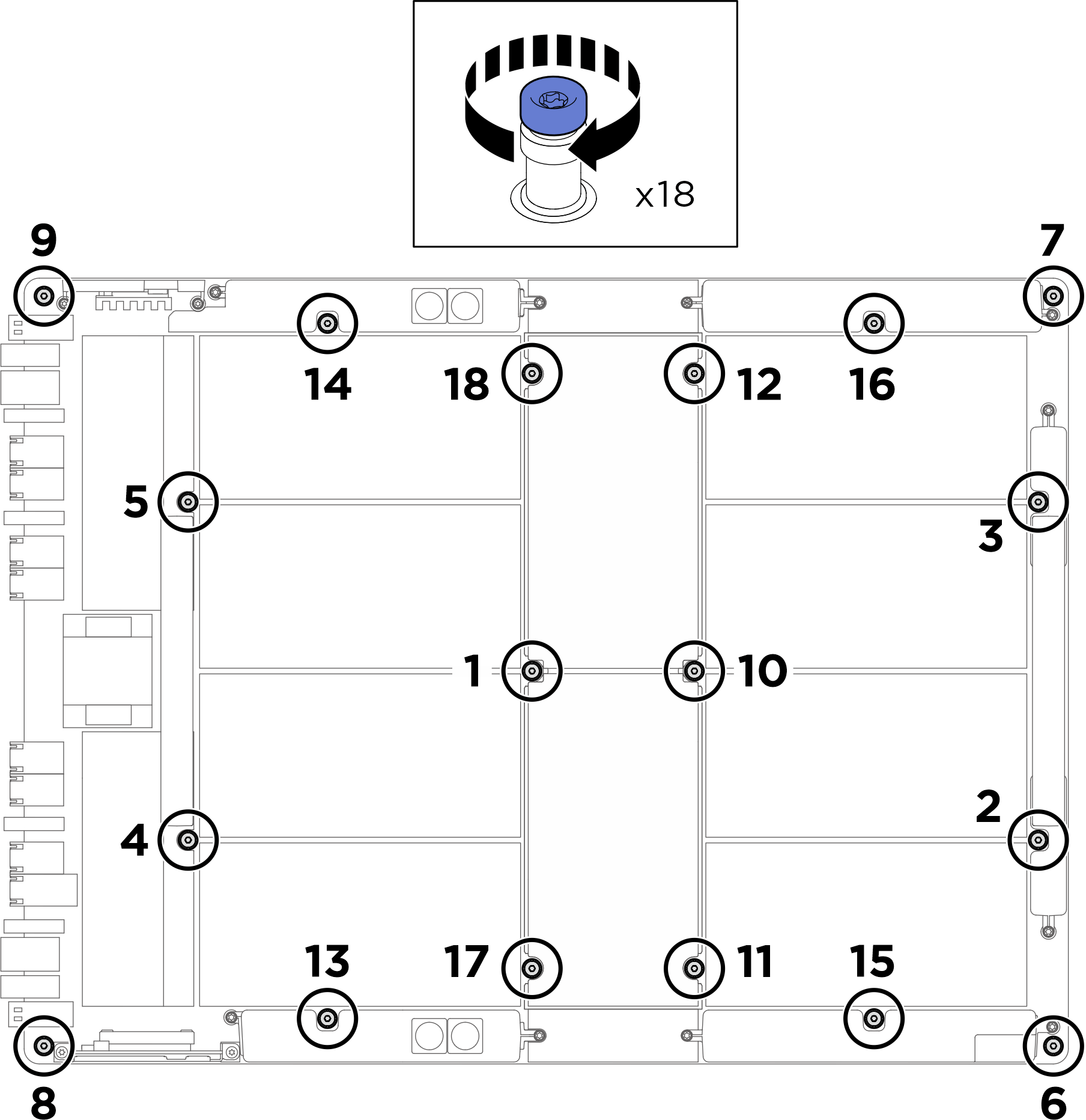

4. Siga la secuencia que se muestra en la siguiente ilustración para apretar los dieciocho tornillos de fijación Torx T15 para fijar el complejo de GPU.
   Importante

   No ajuste de más los tornillos para evitar daños.

   Nota

   Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se suelten o aprieten completamente es de 0,6±0,024 newton-metros, 5,3±0,212 pulgada-libras.

   Figura 4. Instalación del tornillo


5. Coloque la cubierta en el disipador de calor NVSwitch hasta que quede correctamente instalada.
   Figura 5. Instalación de la cubierta del disipador de calor NVSwitch

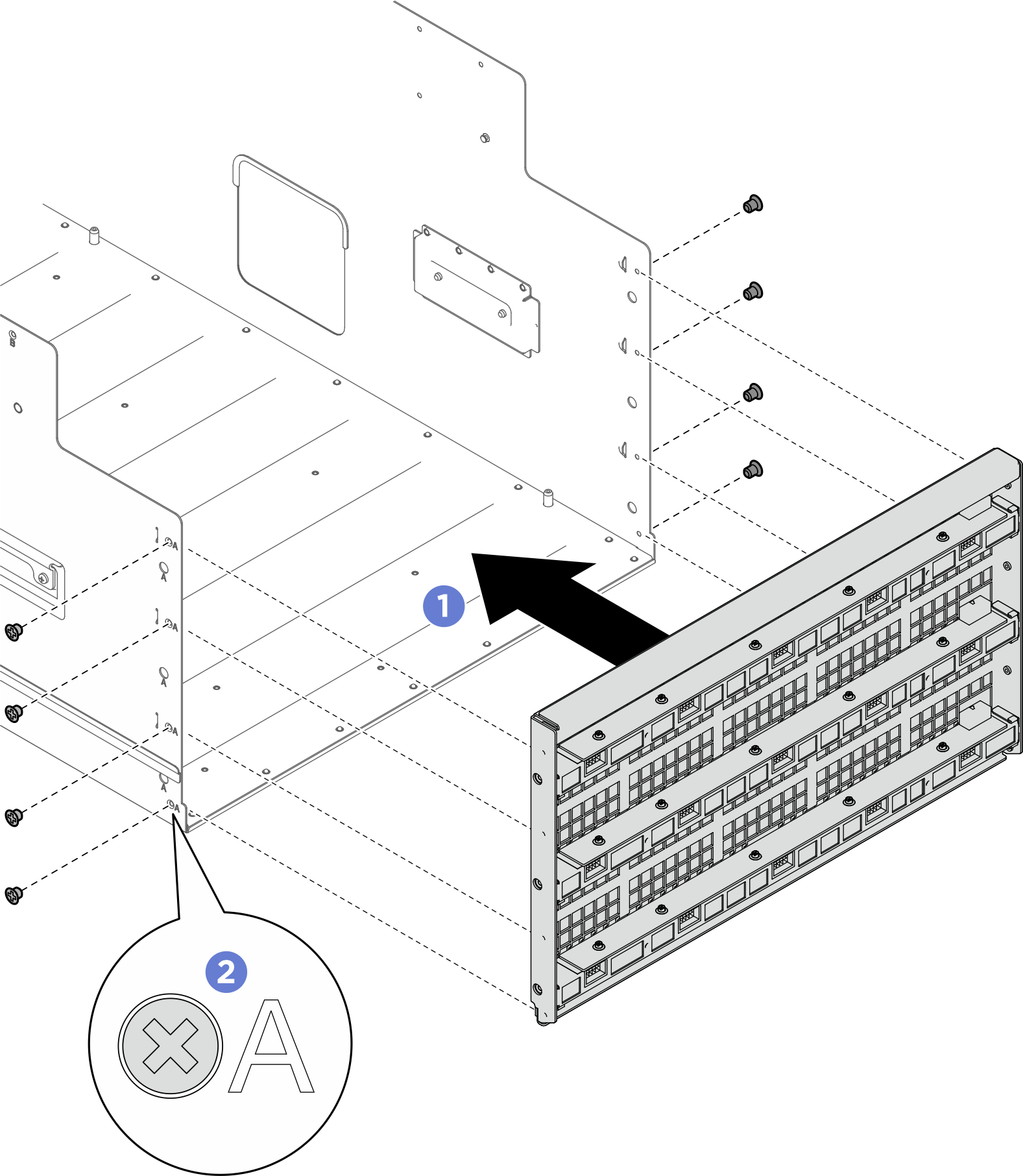

6. Instale la división.
   1. Sostenga la división en la orientación correcta como se muestra en la ilustración y deslícela hacia la lanzadera del sistema.
   2. Ubique los ocho orificios de tornillos marcados con A en ambos lados de la lanzadera del sistema. Luego, apriete los ocho tornillos para fijar la división.

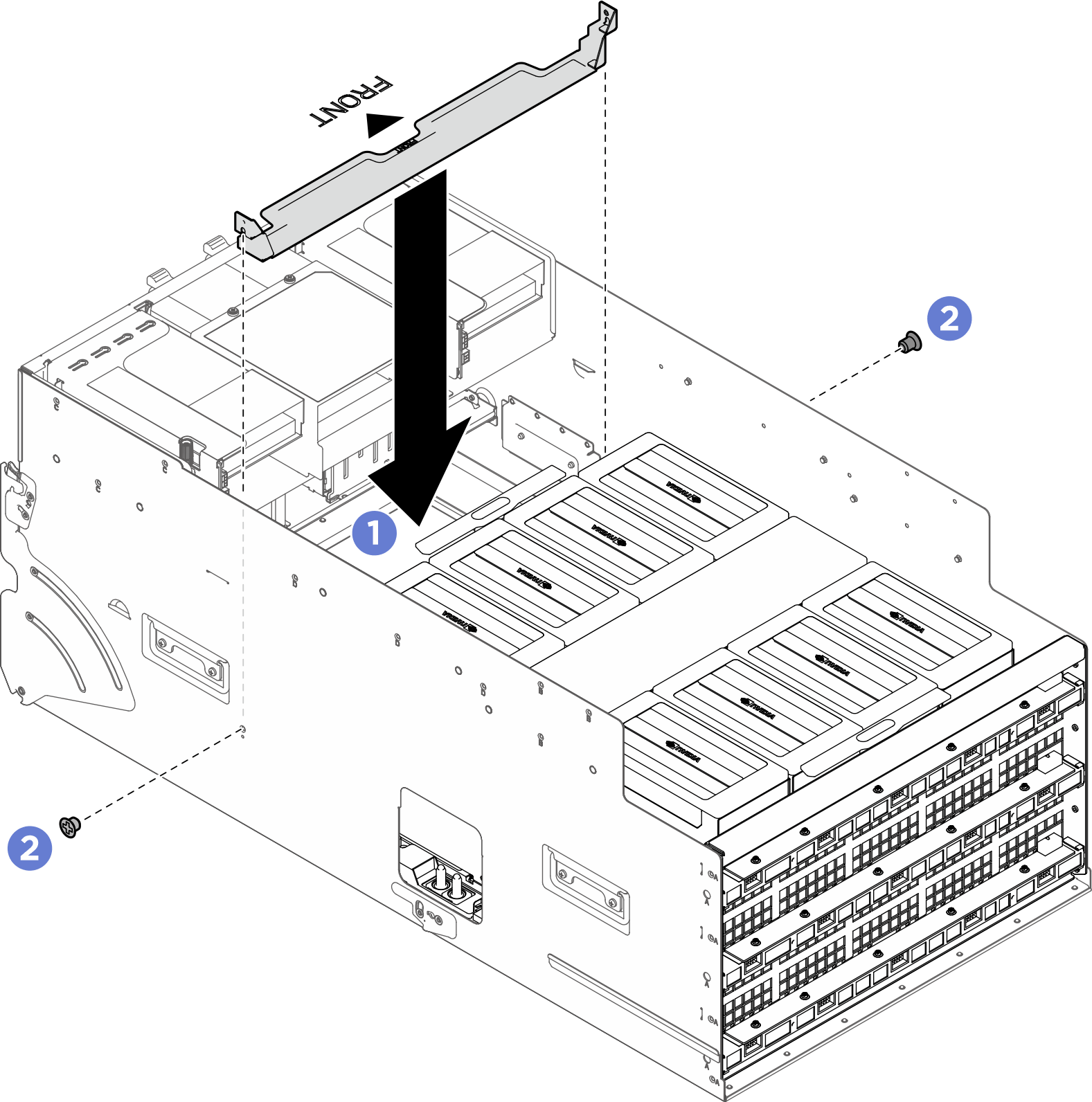

7. Instale la abrazadera de soporte.
   1. Sostenga el soporte en la orientación correcta, tal como se muestra en la ilustración, y bájelo hacia la lanzadera del sistema.
   2. Apriete los dos tornillos para fijar la abrazadera de soporte.



8. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
   2. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
      Figura 6. Instalación de la lanzadera del conmutador PCIe
