GPU 복합체 어댑터판 설치

이 섹션의 지침에 따라 GPU 복합체 어댑터판을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

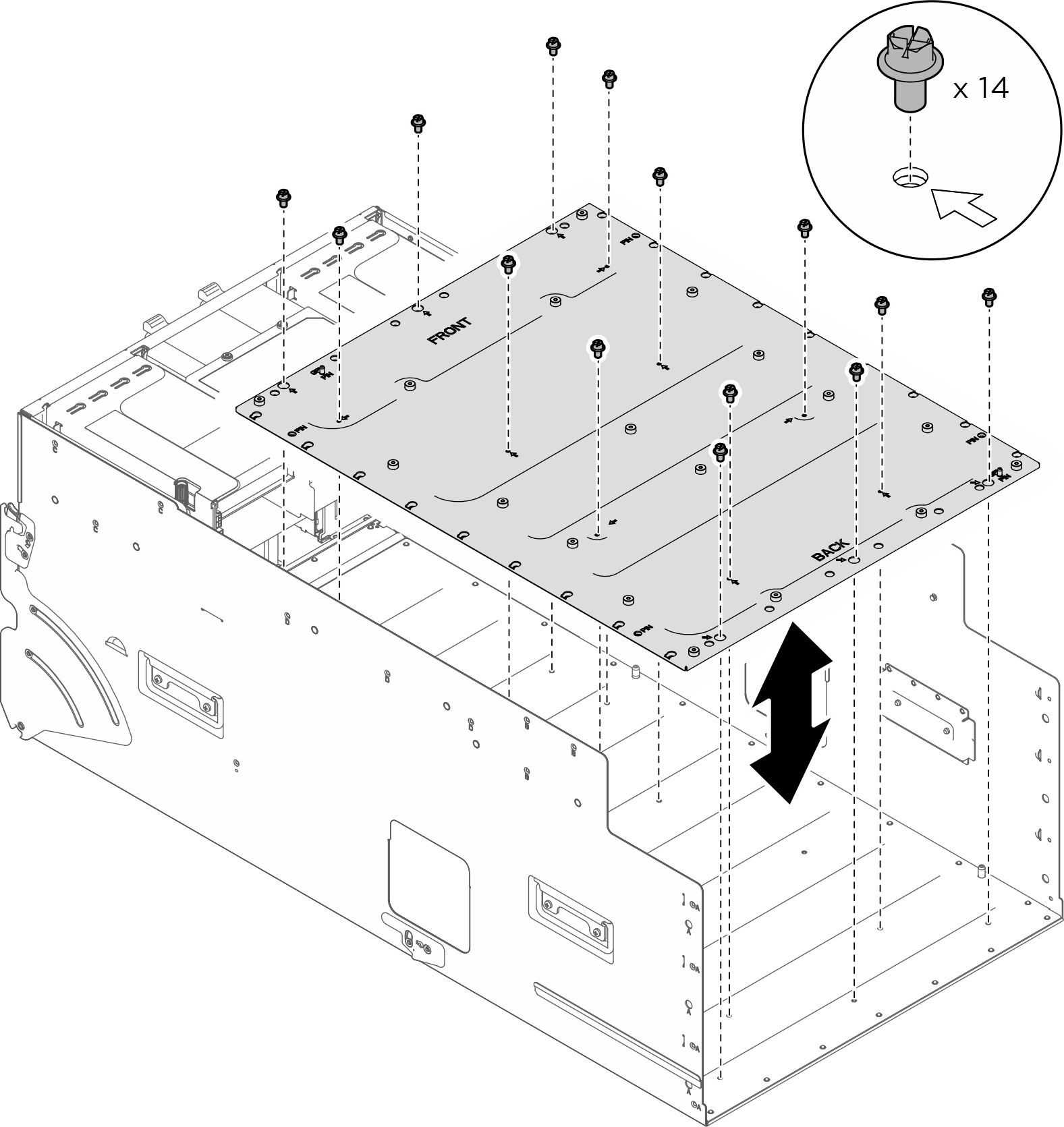

1. GPU 복합체 어댑터판을 시스템 셔틀 하단의 가이드 핀에 맞추십시오. 그런 다음 어댑터판을 셔틀로 내립니다.
   그림 1. GPU 복합체 어댑터판 설치

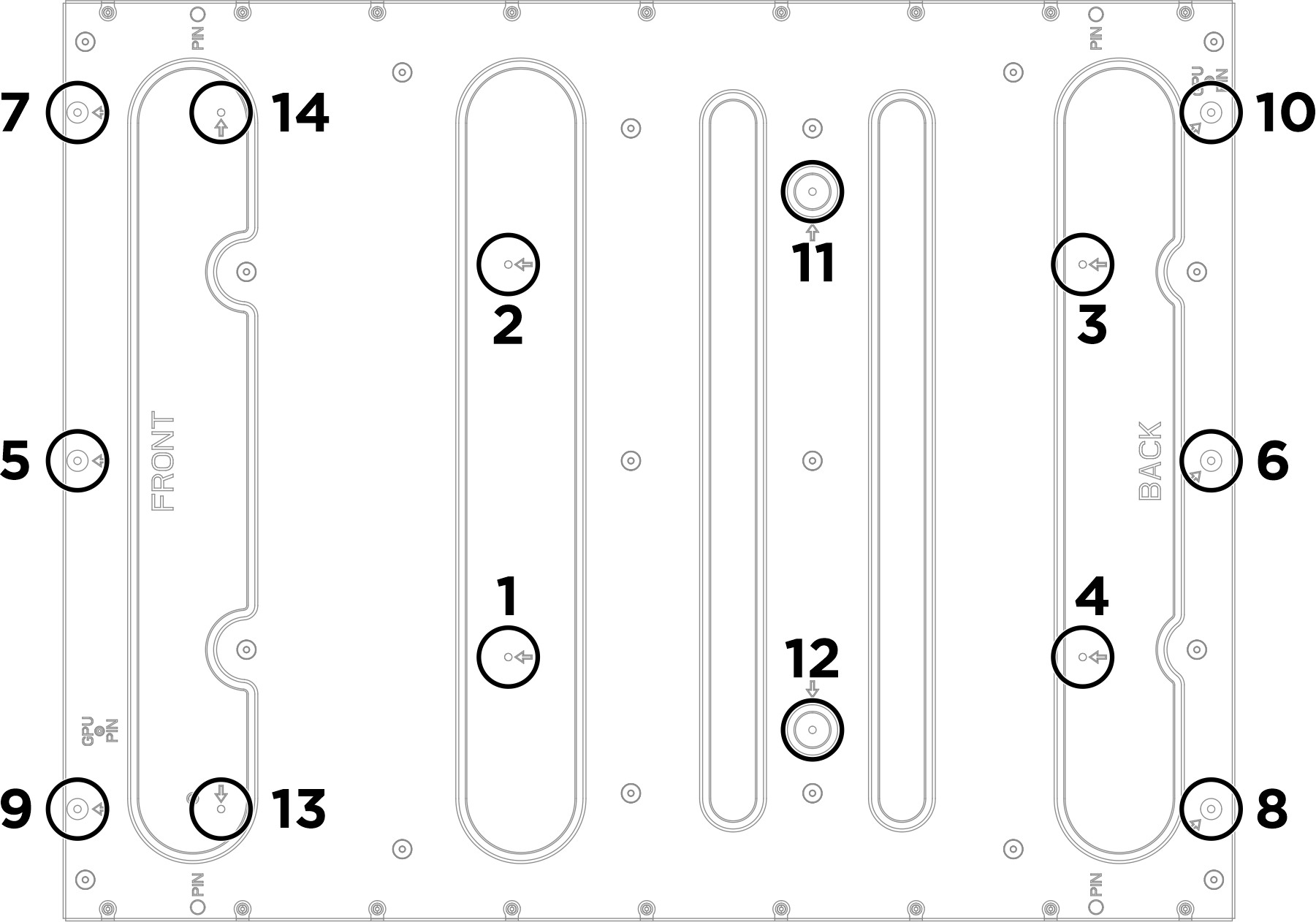

2. 화살표 표시된 나사 구멍 14개를 찾은 다음 아래 그림에 표시된 순서에 따라 나사 14개를 조여 GPU 복합체 어댑터판을 고정합니다.
   주

   적절한 토크로 설정된 토크 드라이버로 나사를 조이십시오. 참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 0.5뉴턴 미터(4.3인치 파운드)입니다.

   그림 2. 나사 조이는 순서


3. GPU 복합체를 설치합니다.

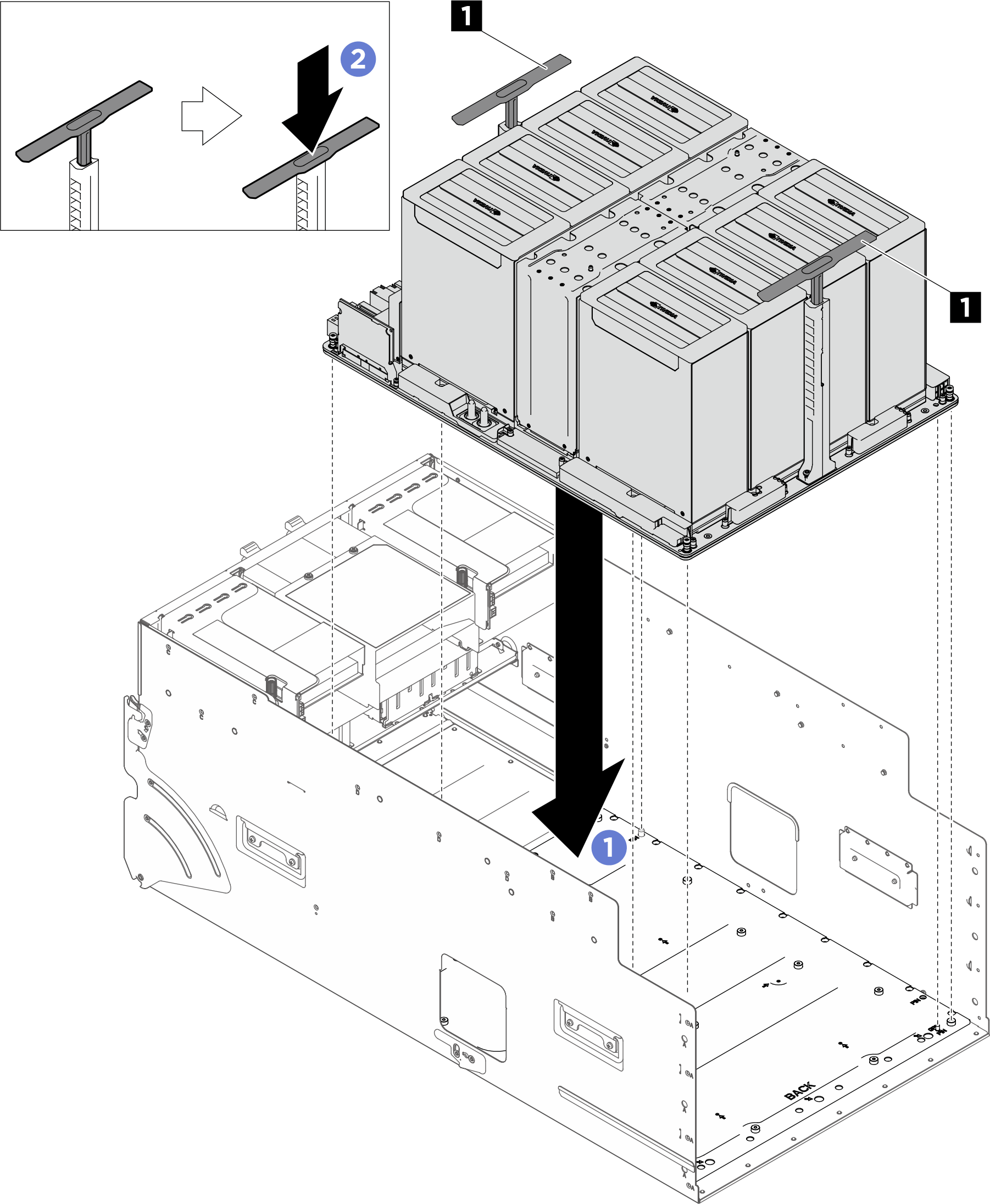

   1. 그림과 같이 GPU 베이스보드 양쪽의 핸들(1)을 올바른 방향으로 잡은 다음 GPU 복합체를 GPU 복합체 어댑터판의 스탠드오프에 맞추고 어댑터판 위에 조심스럽게 놓습니다.
   2. 손잡이 2개(1)를 아래로 누릅니다.
   주의

   GPU 복합체의 양쪽에 두 사람이 서 있는지 확인하고 핸들 2개(1)를 잡고 들어 올립니다.

   그림 3. GPU 복합체 설치

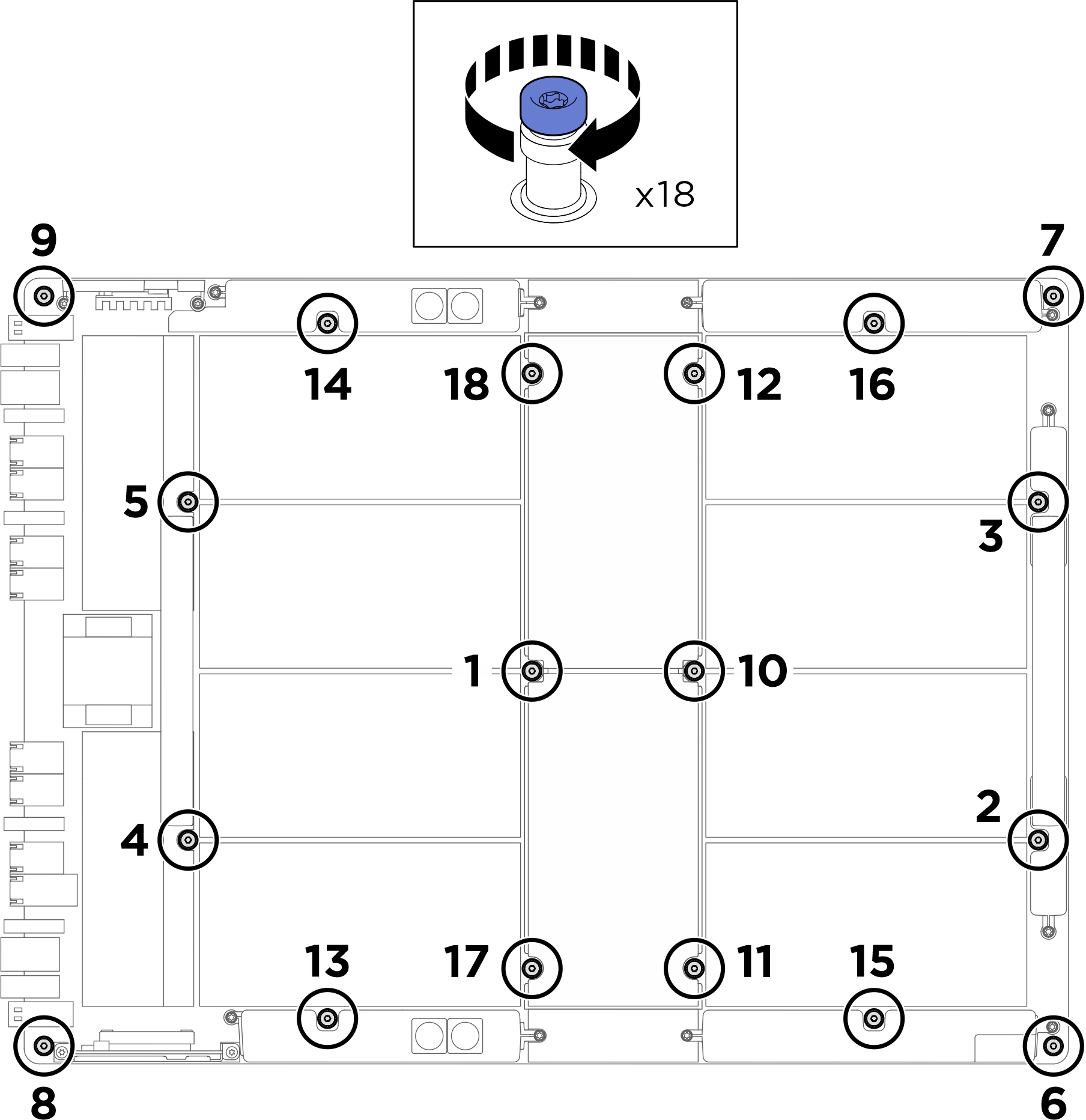

4. 아래 그림에 표시된 순서에 따라 Torx T15 고정 나사 18개를 조여 GPU 복합체를 고정합니다.
   중요사항

   손상을 방지하려면 나사를 너무 세게 조이지 마십시오.

   주

   토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.6±0.024뉴턴 미터(5.3±0.212인치 파운드)입니다.

   그림 4. 나사 설치

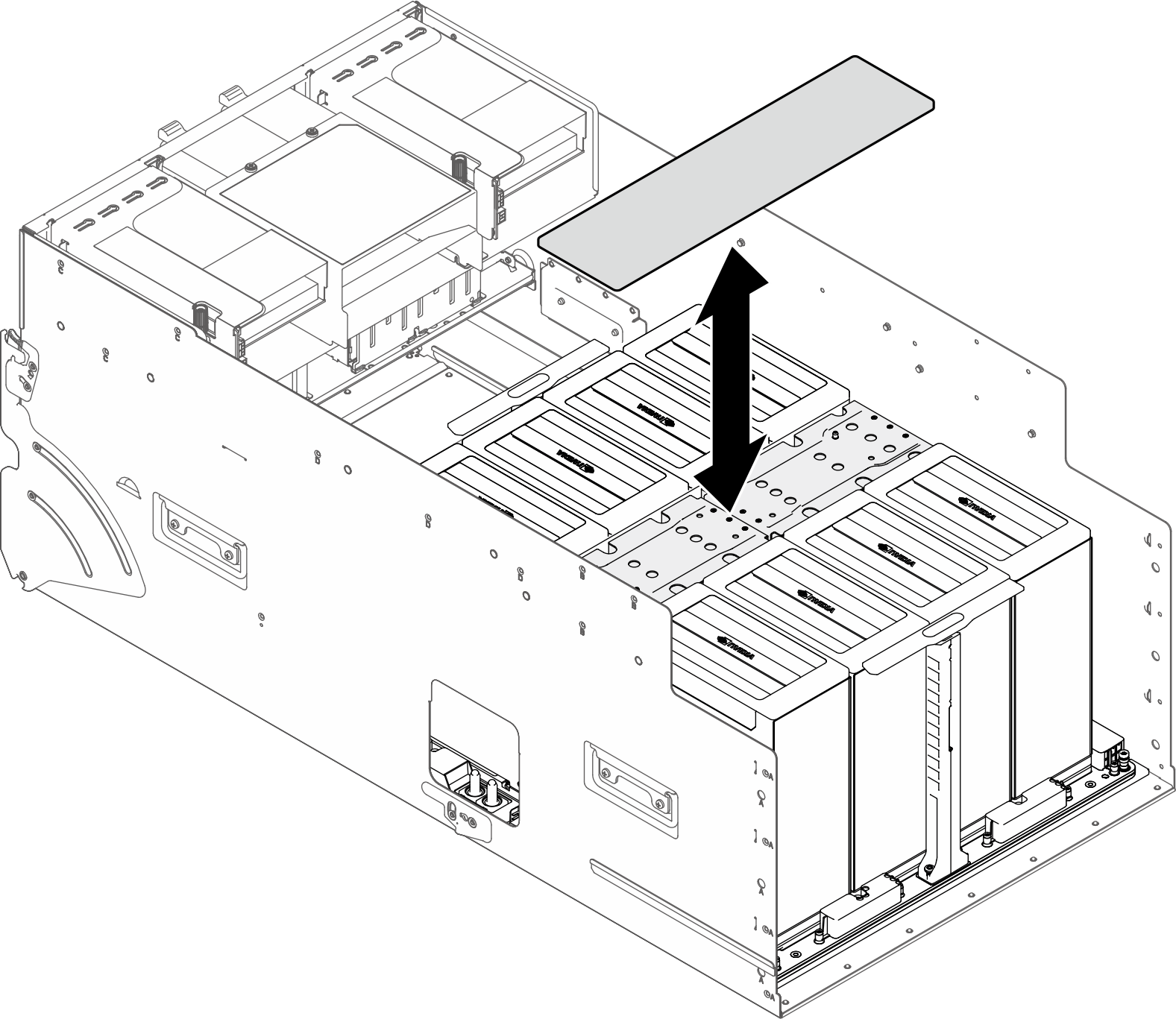

5. 덮개가 단단히 고정될 때까지 NVSwitch 방열판에 덮개를 올려 놓습니다.
   그림 5. NVSwitch 방열판 덮개 설치


6. 벌크헤드를 설치합니다.
   1. 그림과 같이 벌크헤드를 올바른 방향으로 잡고 시스템 셔틀에 밀어넣으십시오.
   2. 시스템 셔틀 양쪽의 A 표시가 있는 나사 구멍 8개를 찾은 다음 나사 8개를 조여 벌크헤드를 고정합니다.

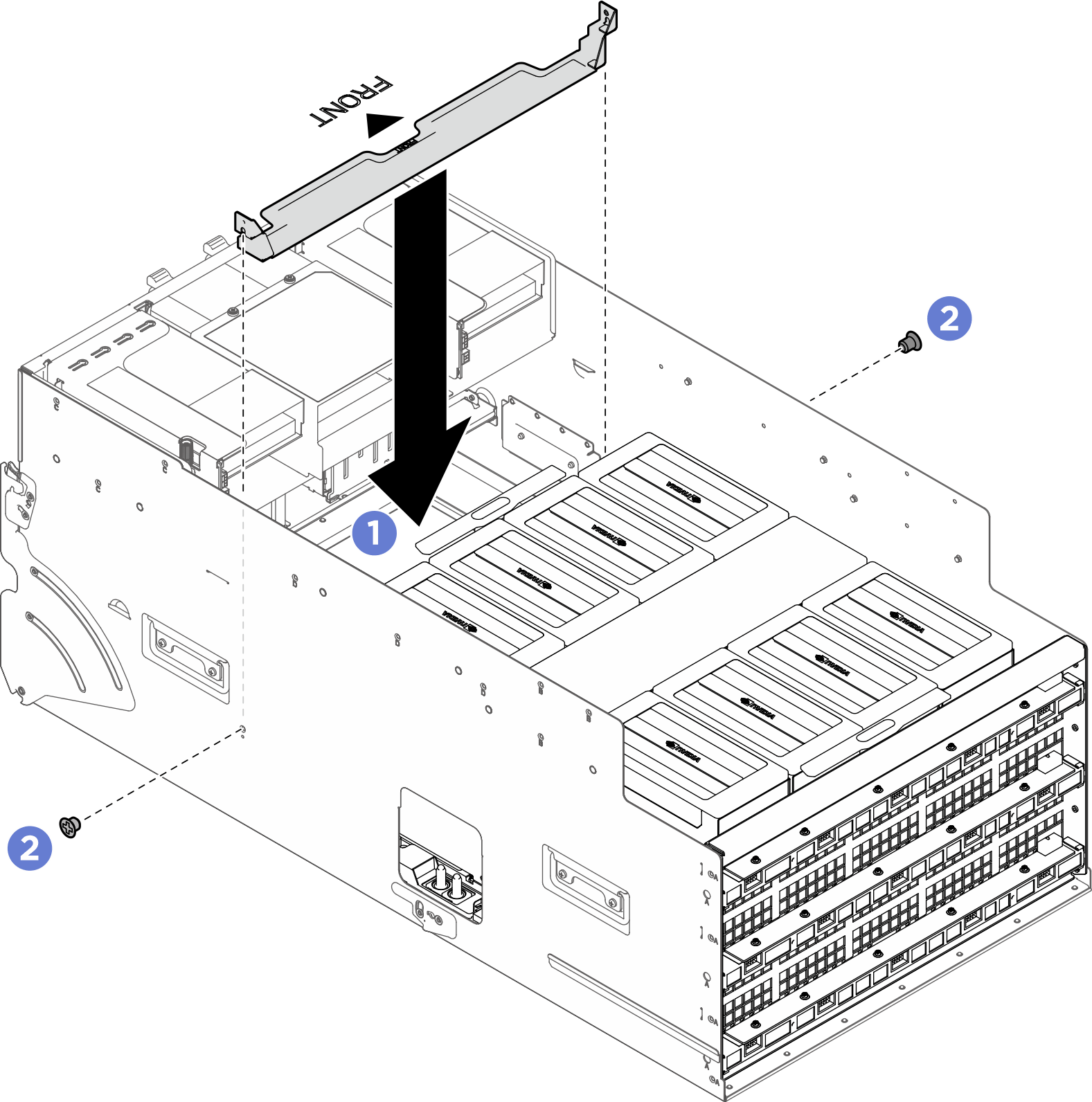

7. 지지 브래킷을 설치하십시오.
   1. 그림과 같이 브래킷을 올바른 방향으로 잡고 시스템 셔틀에 내려 놓으십시오.
   2. 나사 2개를 조여 지지 브래킷을 고정합니다.



8. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   1. PCIe 스위치 셔틀의 양쪽에 있는 두 개의 앞면 잠금 래치를 누르십시오.
   2. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   3. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.
      그림 6. PCIe 스위치 셔틀 설치
