Instalación de la tarjeta HMC

Siga las instrucciones de esta sección para instalar la tarjeta HMC. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
  • Un destornillador con regulación de par
  • Una broca Torx T15
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Alinee la tarjeta HMC con su conector en la placa base de GPU y, a continuación, presione la tarjeta HMC en el conector hasta que quede bien colocada.
  2. Apriete los dos tornillos para fijar la tarjeta HMC.
    Nota
    Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para soltar o apretar completamente los tornillos es de 0,2±0,02 newton-metros, 1,77±0,177 pulgada-libras.

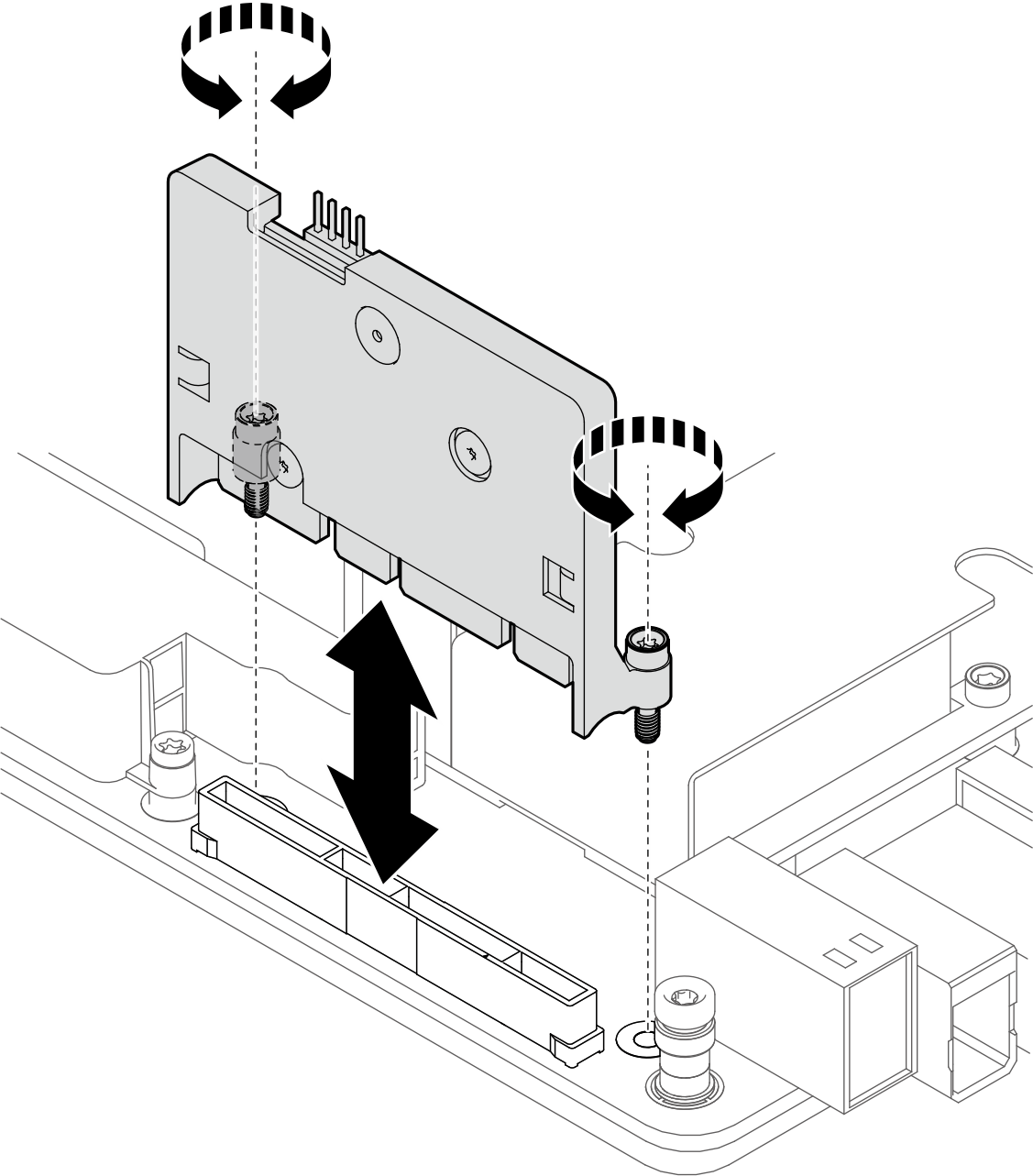

    Figura 1. Instalación de la tarjeta HMC
    HMC card installation

Después de finalizar

  1. Vuelva a instalar el marco del soporte del cable y el conjunto del deflector. Consulte Instale el marco del soporte del cable y el conjunto del deflector.
  2. Vuelva a instalar la bandeja de computación. Consulte Instalación de la bandeja de computación.
  3. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  4. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
