Installation de la carte d’adaptateur CX-7 à raccord direct GPU

Suivez les instructions de la présente section afin d’installer la carte d’adaptateur CX-7 à raccord direct GPU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
  • Un tournevis dynamométrique
  • Un embout Torx T15
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Alignez la carte d’adaptateur CX-7 avec son connecteur sur la carte mère du GPU ; ensuite, enfoncez la carte d’adaptateur CX-7 dans le connecteur jusqu’à ce qu’elle soit bien installée.
  2. Serrez les deux vis afin de fixer la carte d’adaptateur CX-7.
    Remarque
    Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis afin de desserrer ou serrer complètement les vis est de 0,59 ± 0,059 newton-mètre, 5,22 ± 0,522 pouce-livre.

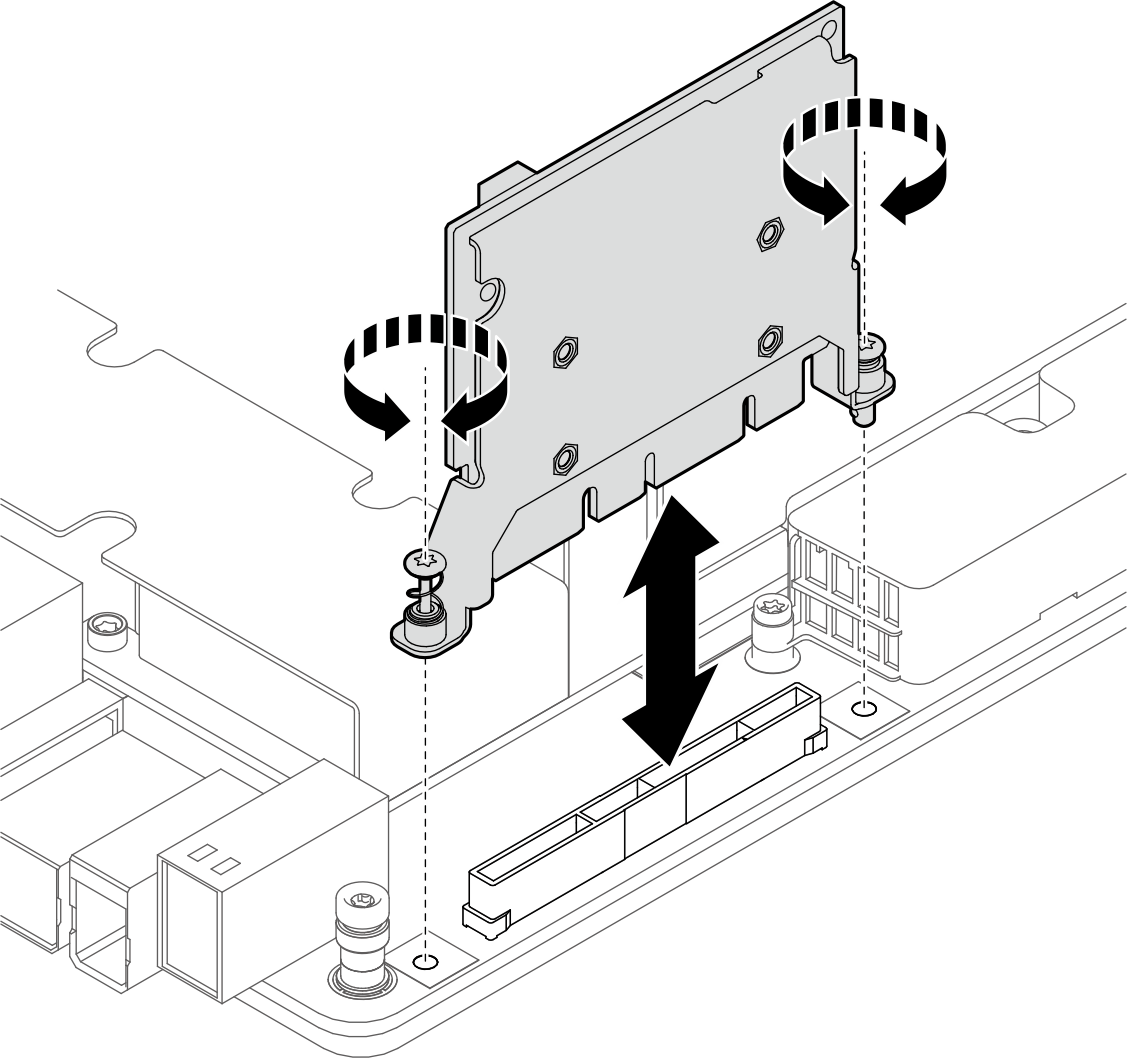

    Figure 1. Installation de la carte d’adaptateur CX-7
    CX-7 adapter card installation

Après avoir terminé

  1. Réinstallez le bloc cadre du support de câble et grille. Voir Installation du bloc cadre du support de câble et grille.
  2. Réinstallez le plateau de calcul. Voir Installation du plateau de calcul.
  3. Réinstallez la navette système. Voir Installation de la navette système.
  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
