랙에서 섀시 제거

이 섹션의 지침에 따라 랙에서 섀시를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

S036

18~32kg(39~70lb)	32~55kg(70~121lb)

경고

제품을 들 때에는 안전 수칙을 따르십시오.

S037

경고

이 부품 또는 장치의 중량은 55kg(121.2lb) 이상입니다. 이 부품 또는 장치를 안전하게 들어올리려면 숙련자, 리프팅 장치 또는 두 가지가 모두 필요합니다.

R006

경고

랙 마운트 장치를 선반으로 사용할 경우가 아니면 랙 마운트 장치 위에 물건을 올려놓지 마십시오.

이 작업 정보

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 시스템 셔틀을 섀시에서 당겨 리프트 플랫폼에 놓으십시오. 시스템 셔틀 제거의 내용을 참조하십시오.
   2. 전원 공급 장치를 모두 제거하십시오. 핫 스왑 전원 공급 장치 유닛 제거의 내용을 참조하십시오.
   3. 뒷면 팬(팬 1 - 15)을 제거합니다. 핫 스왑 팬 제거의 내용을 참조하십시오.
2. (선택 사항) 나사 6개를 제거하여 뒷면에 있는 상단 지지 브래킷 2개를 제거하십시오.

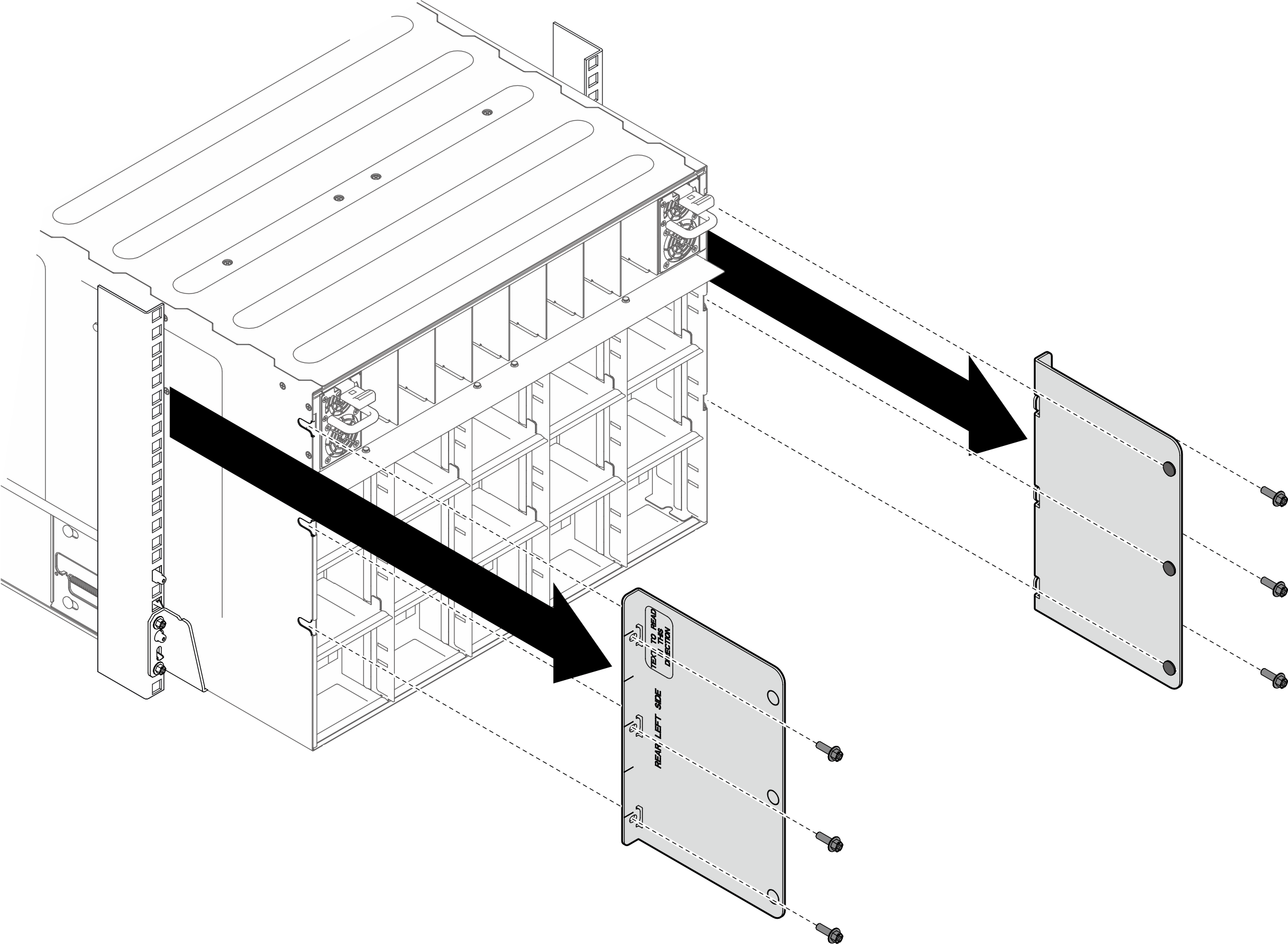

   그림 1. 상단 지지 브래킷 제거


3. (선택 사항) 나사 4개를 제거하여 뒷면에 있는 하단 지지 브래킷을 제거하십시오.

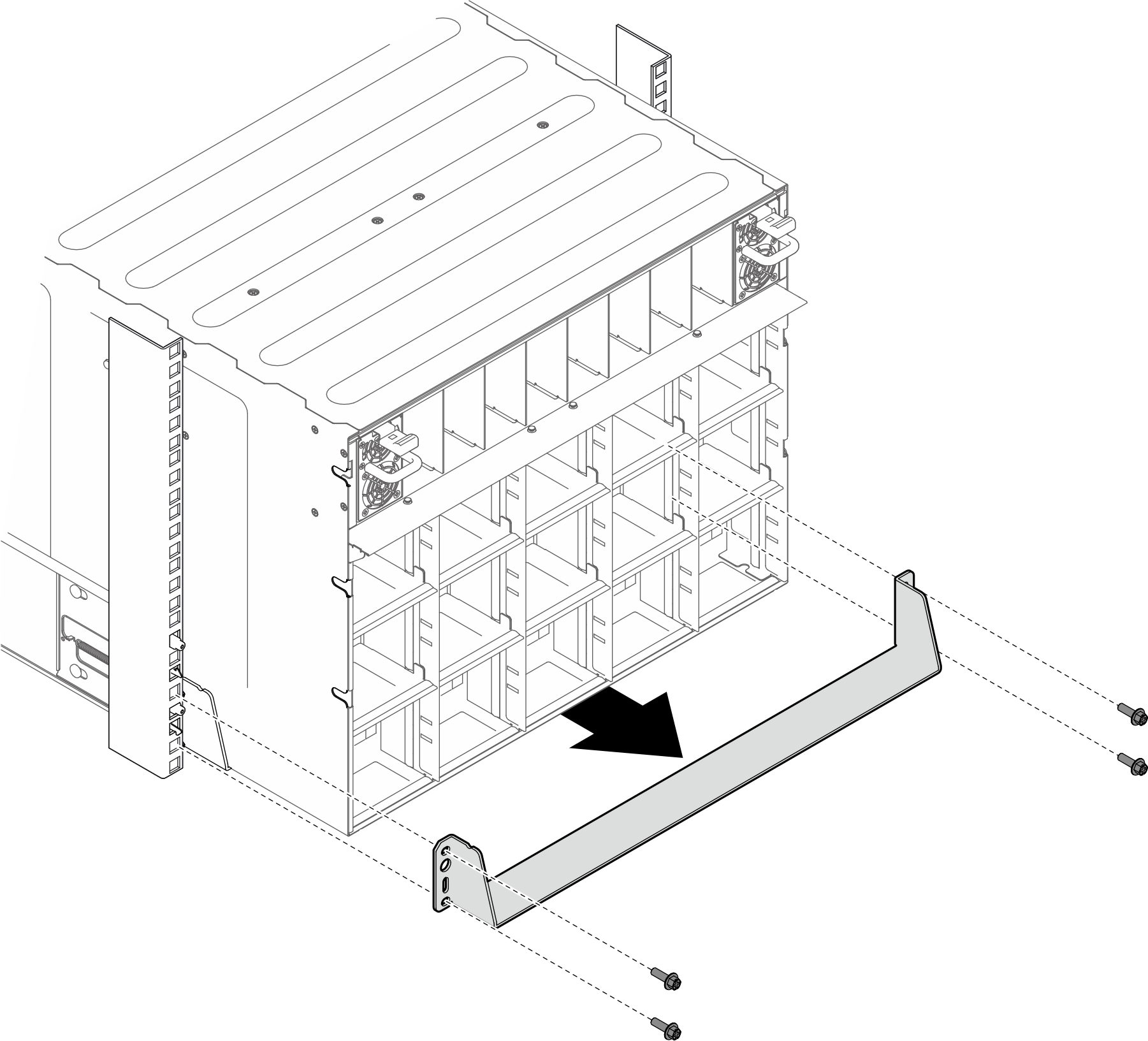

   그림 2. 하단 지지 브래킷 제거


4. 섀시 앞면에서 EIA 덮개 2개를 제거한 다음 섀시를 랙에 고정하는 나사 4개를 제거합니다.

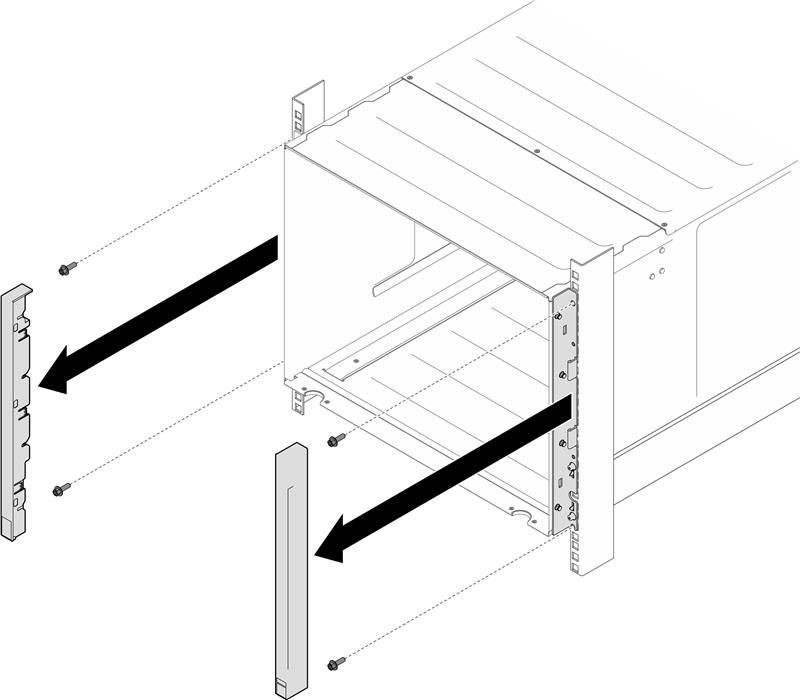

   그림 3. EIA 덮개 제거


5. 양쪽에 앞면 손잡이를 부착할 수 있을 때까지 섀시를 밖으로 미십시오. 손잡이의 슬롯을 섀시의 포스트에 맞추고 손잡이를 제자리에 고정될 때까지 미십시오.

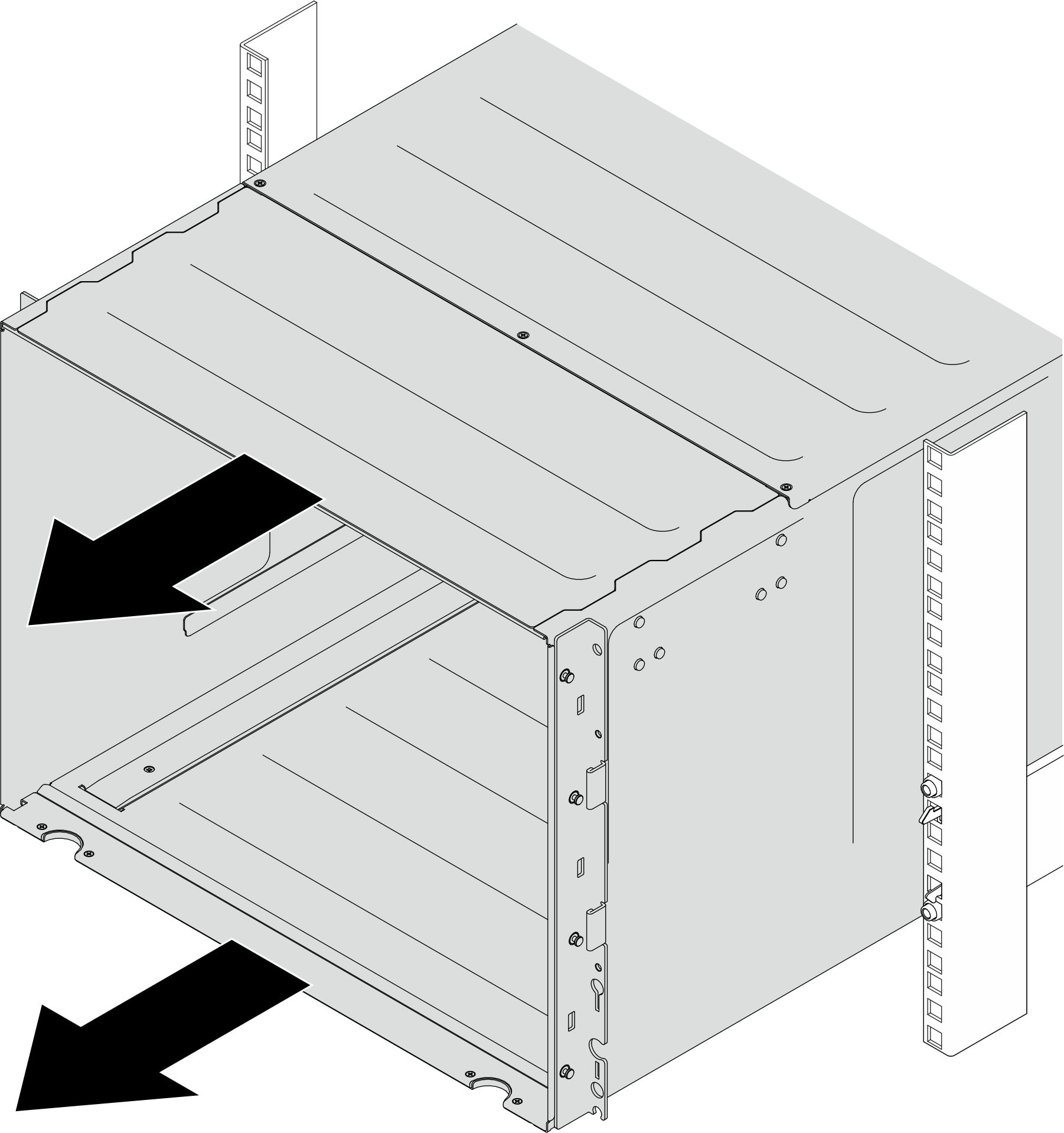

   그림 4. 섀시 밀어 넣기

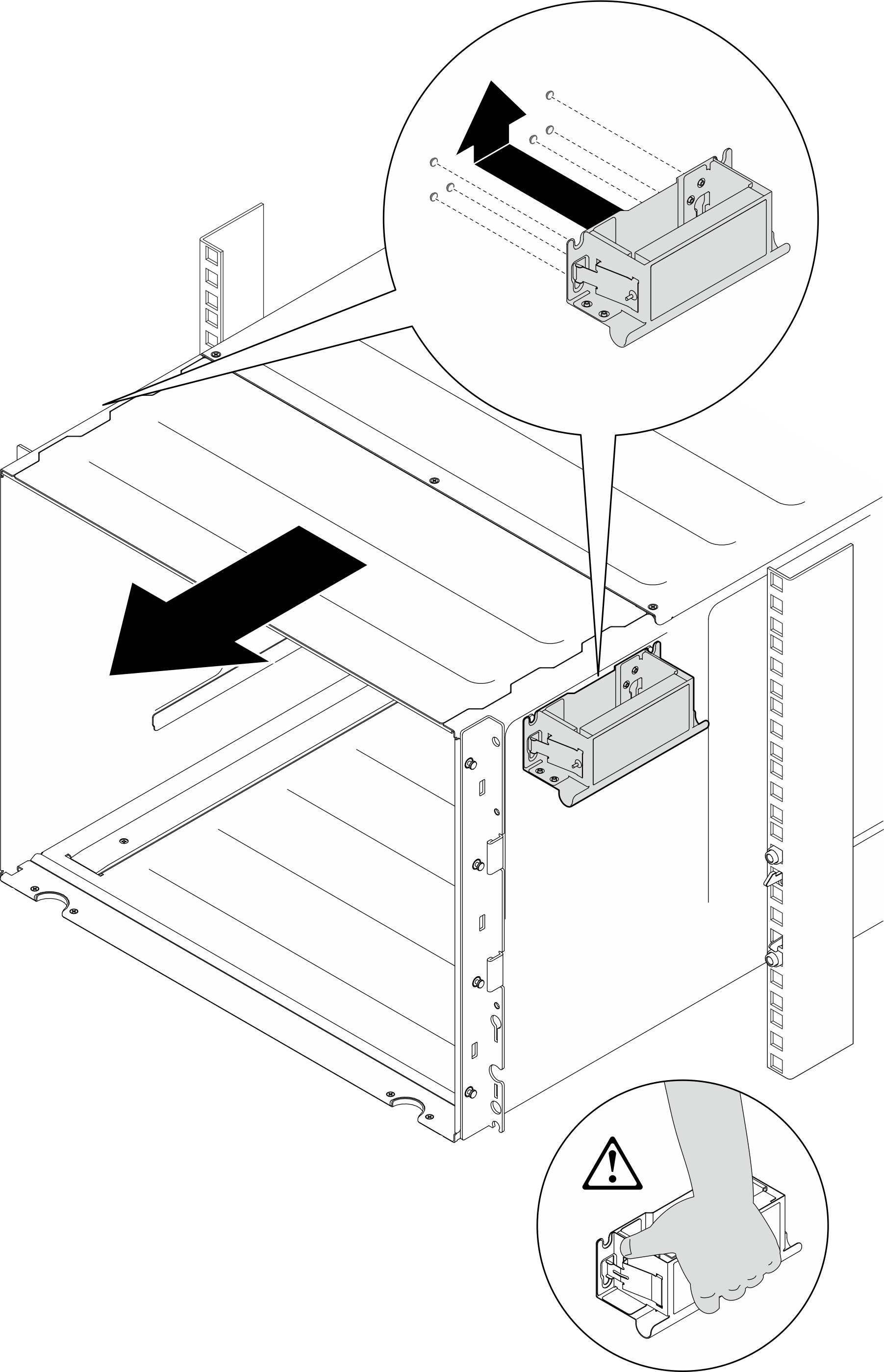

   그림 5. 앞면 손잡이 설치


6. 양쪽의 앞면 손잡이를 잡고 뒷면 손잡이를 설치할 공간이 확보될 때까지 섀시를 밀어냅니다. 랙에서 섀시를 완전히 제거합니다.

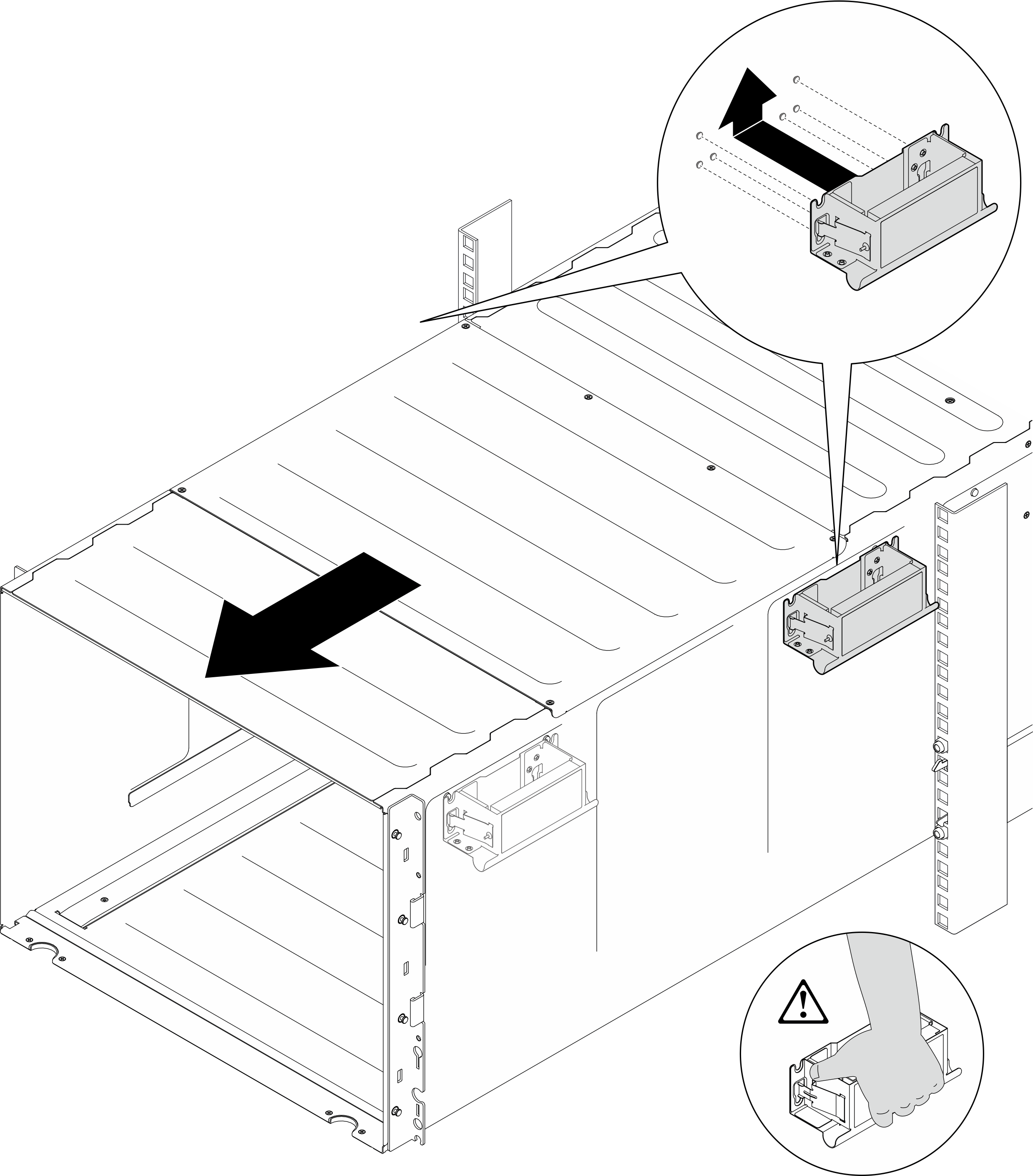

   그림 6. 뒷면 손잡이 설치


7. 손잡이를 제거합니다.

   1. 손잡이 측면에 있는 플랩을 모두 잡으십시오.

   2. 손잡이를 아래로 밀어서 제거하십시오.

   주

   손잡이 4개를 모두 제거해야 합니다.

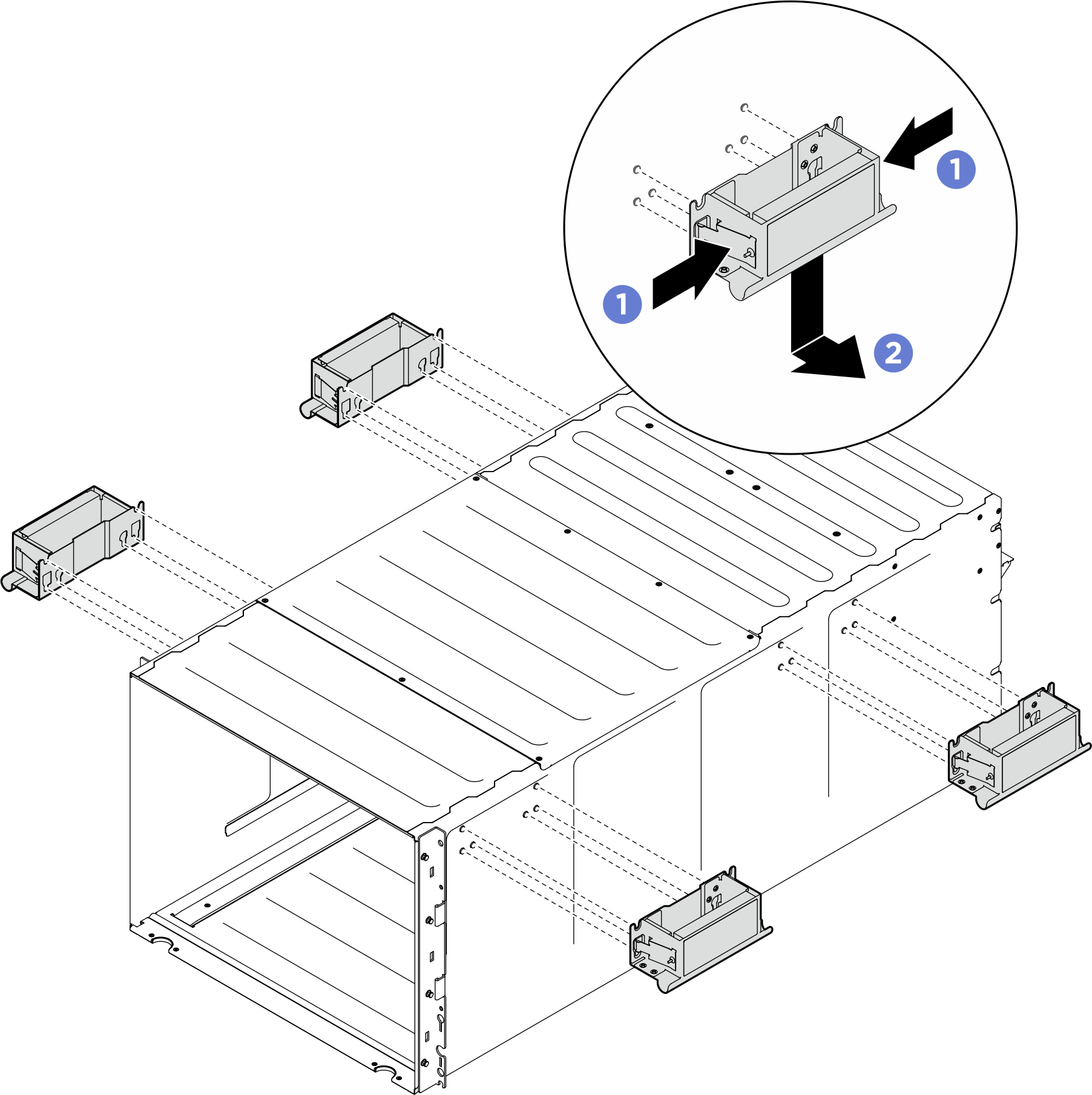

   그림 7. 손잡이 제거
