ถอดตัวเครื่องออกจากแร็ค

ทำตามคําแนะนําในส่วนนี้เพื่อถอดตัวเครื่องออกจากแร็ค ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

S036




18 - 32 กก. (39 - 70 ปอนด์)32 - 55 กก. (70 - 121 ปอนด์)
ข้อควรระวัง
ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก
S037
mechanical lift required
ข้อควรระวัง
น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย
R006
No weight on shelf
ข้อควรระวัง
ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ดึงชัตเทิลระบบออกจากตัวเครื่อง และวางลงบนแท่นยก โปรดดู ถอดชัตเทิลระบบ
    2. ถอดชุดแหล่งจ่ายไฟทั้งหมด ดู ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
    3. ถอดพัดลมด้านหลัง (พัดลม 1 ถึง 15) โปรดดู ถอดพัดลมแบบ Hot-swap ออก

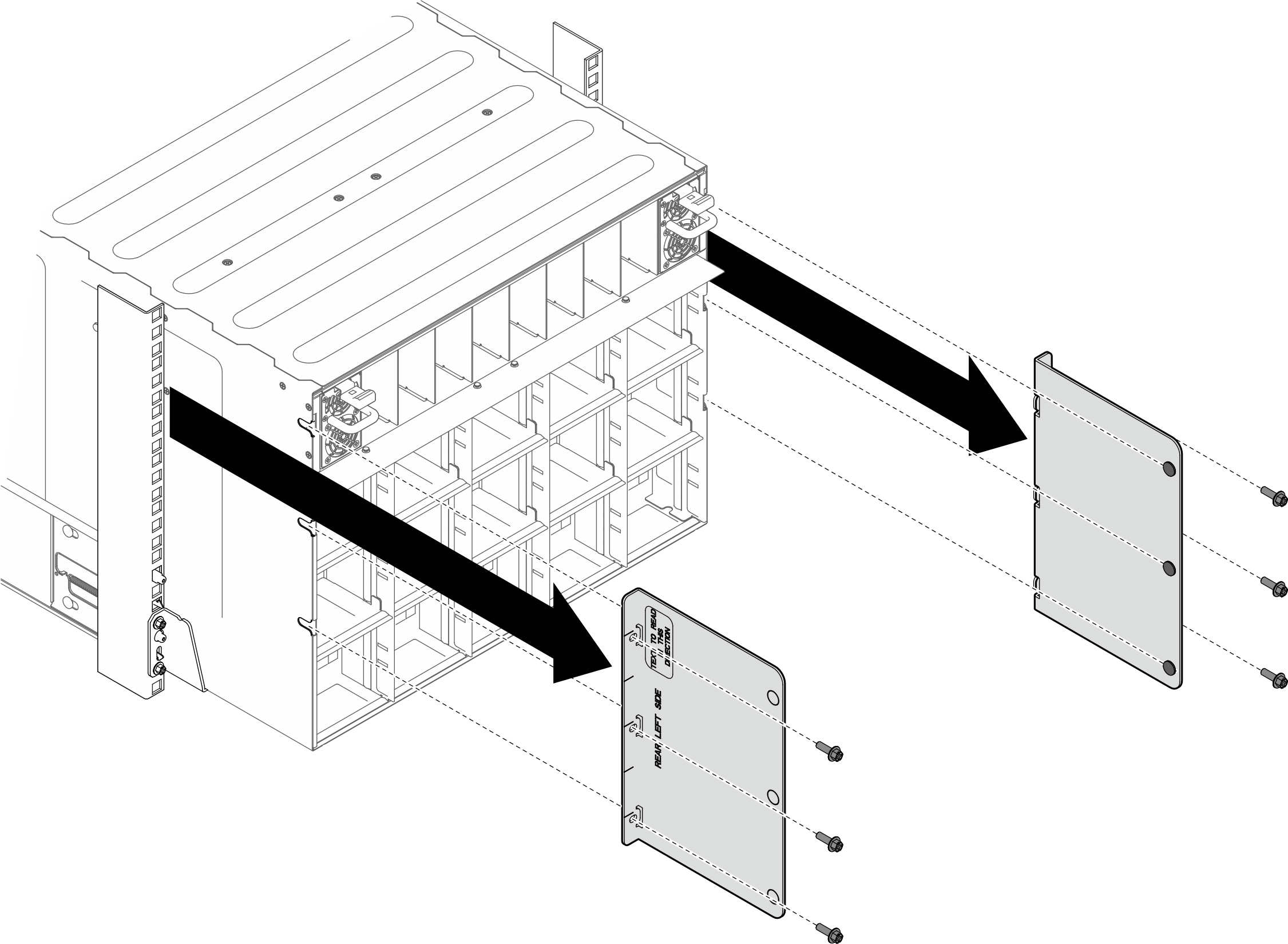

  2. (ไม่บังคับ) ถอดสกรูหกตัวเพื่อถอดโครงยึดรองรับด้านบนสองตัวที่บริเวณด้านหลัง
    รูปที่ 1. การถอดโครงยึดรองรับด้านบน
    Upper support bracket removal

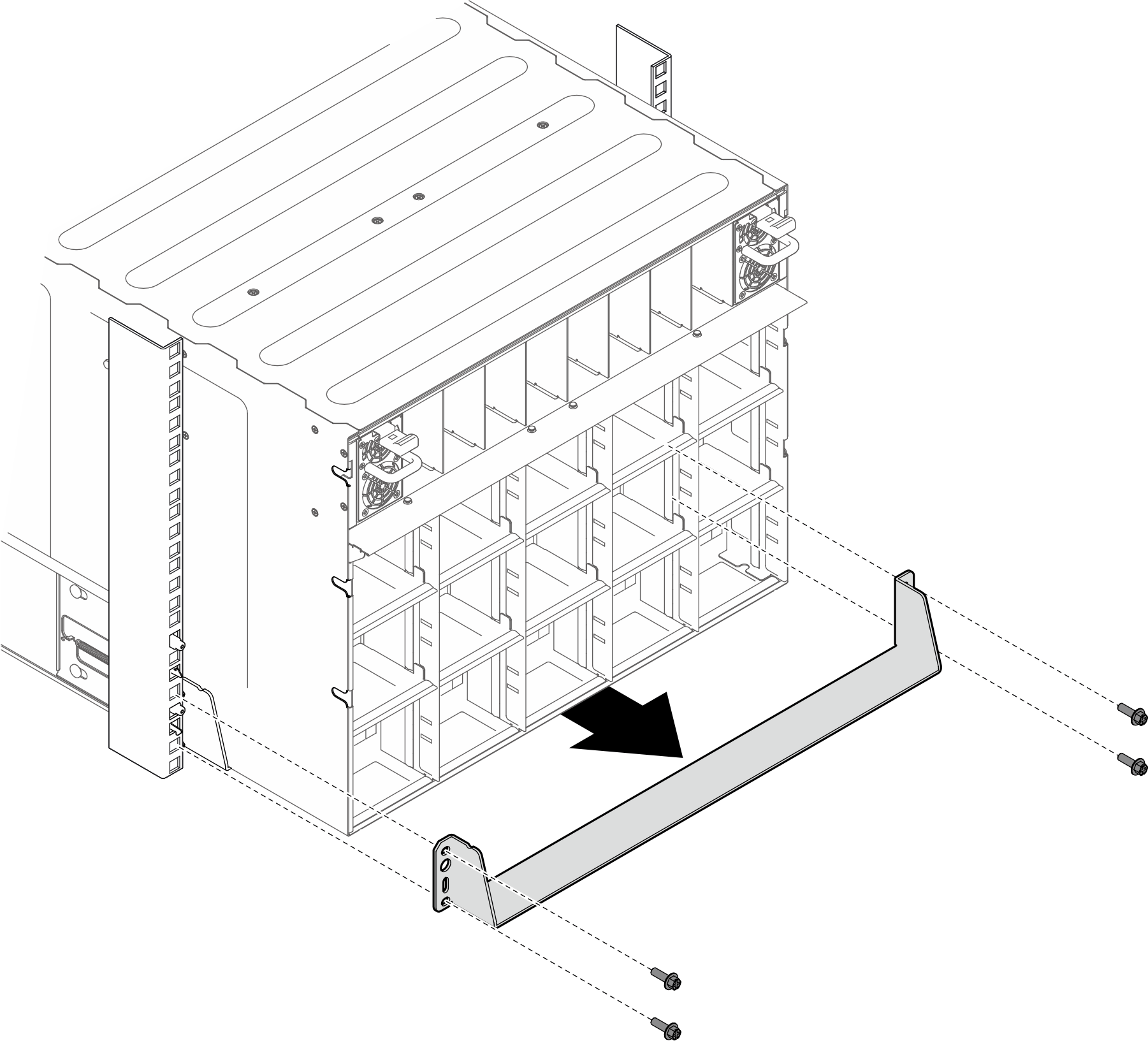

  3. (ไม่บังคับ) ถอดสกรูสี่ตัวเพื่อถอดโครงยึดรองรับด้านล่างที่บริเวณด้านหลัง
    รูปที่ 2. การถอดโครงยึดรองรับด้านล่าง
    Lower support bracket removal

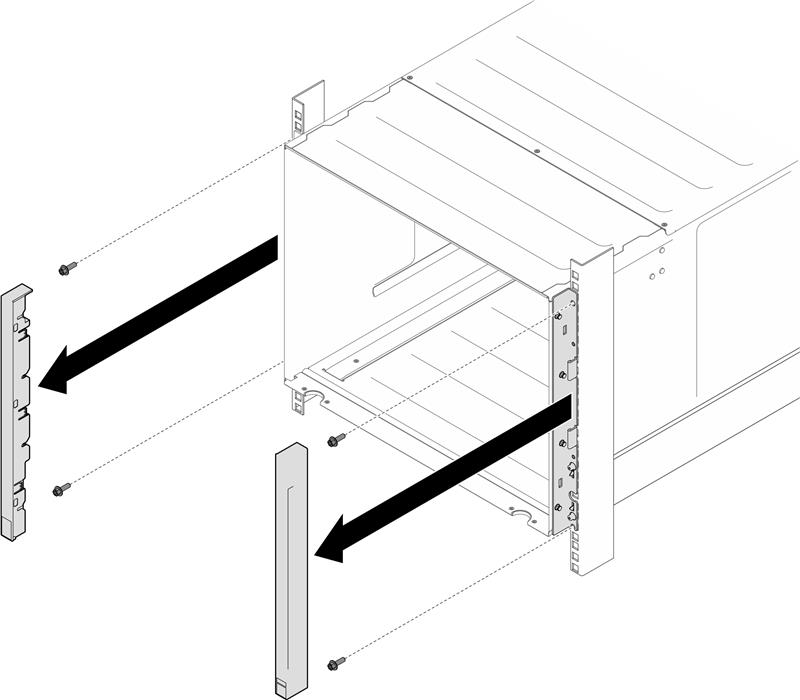

  4. ถอดฝาครอบ EIA สองตัวออกจากด้านหน้าของตัวเครื่อง แล้วถอดสกรูสี่ตัวที่ยึดตัวเครื่องกับแร็ค
    รูปที่ 3. การถอดฝาครอบ EIA
    EIA cover removal
  5. เลื่อนตัวเครื่องออกจนกระทั่งคุณสามารถติดมือจับด้านหน้าที่ทั้งสองด้านได้ จัดแนวช่องเสียบบนที่จับให้ตรงกับเสาบนตัวเครื่องและเลื่อนที่จับขึ้นจนกว่าจะล็อคเข้าที่
    รูปที่ 4. การเลื่อนตัวเครื่อง
    Sliding the chassis

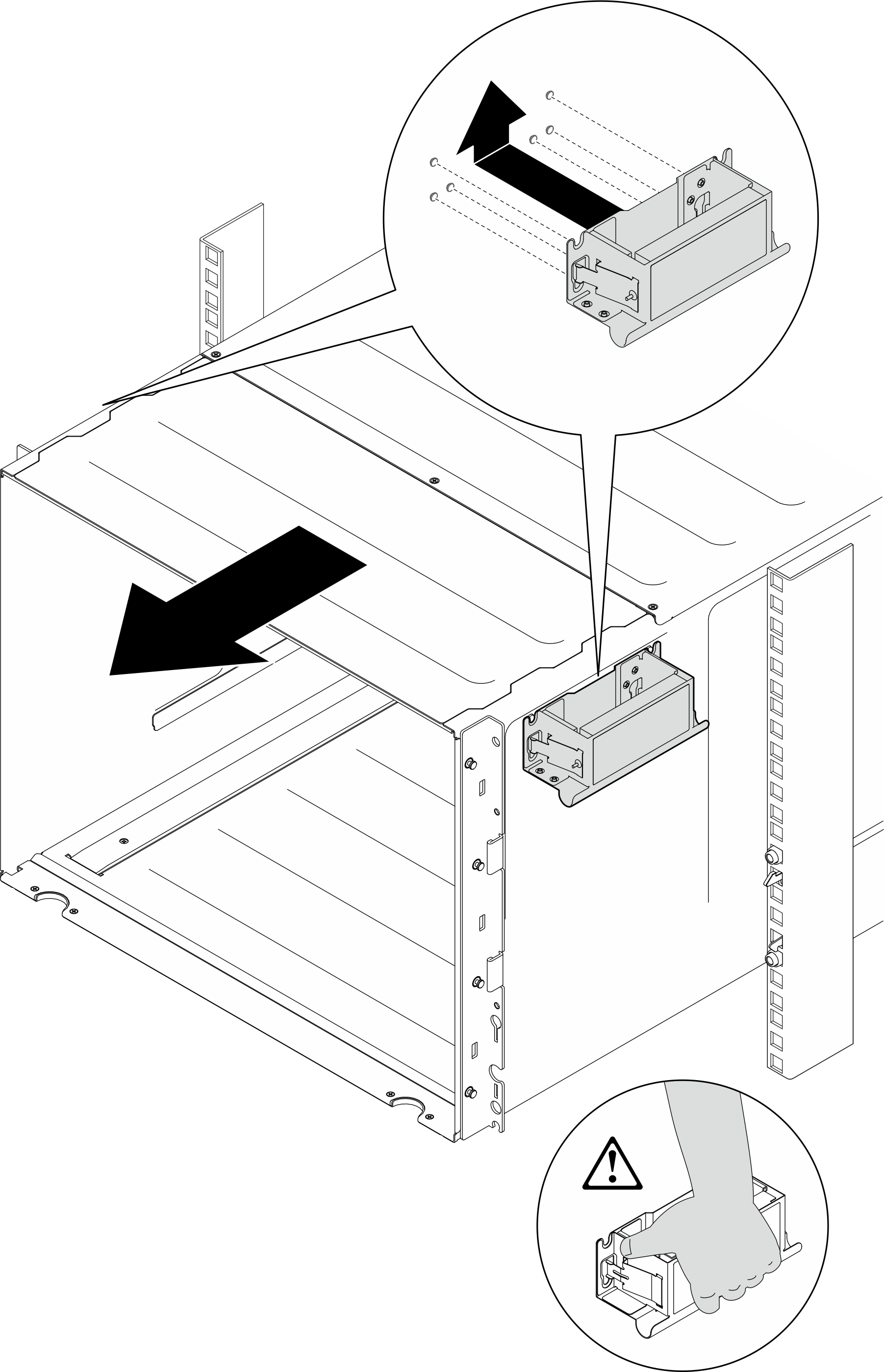

    รูปที่ 5. การติดตั้งที่จับด้านหน้า
    Front handle installation

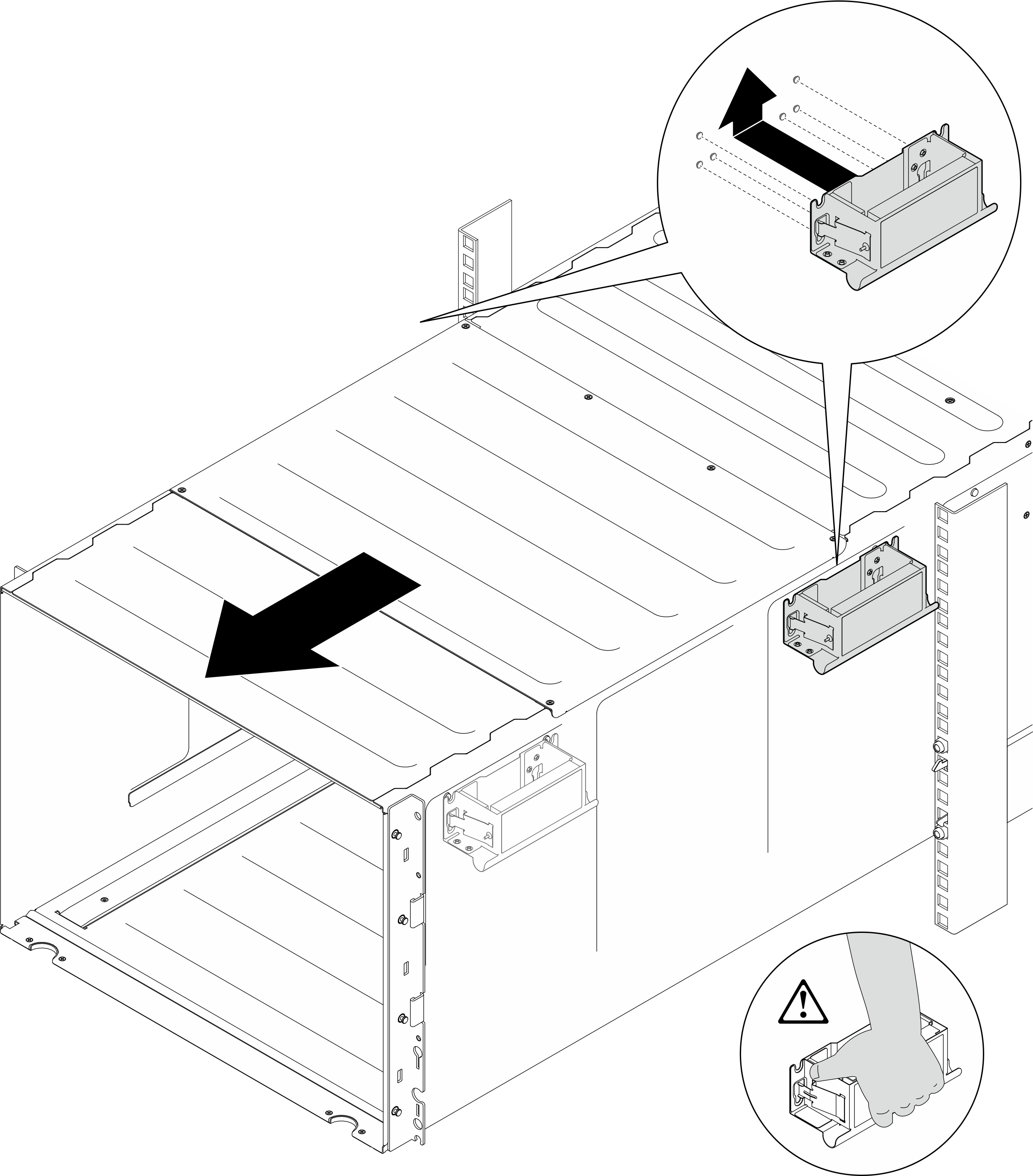

  6. จับที่จับด้านหน้าทั้งสองข้างและเลื่อนตัวเครื่องออกจนกว่าคุณจะมีพื้นที่เพียงพอในการติดตั้งมือจับด้านหลัง ถอดสลักตัวเครื่องออกจากแร็คทั้งตัว
    รูปที่ 6. การติดตั้งที่จับด้านหลัง
    Rear handle installation

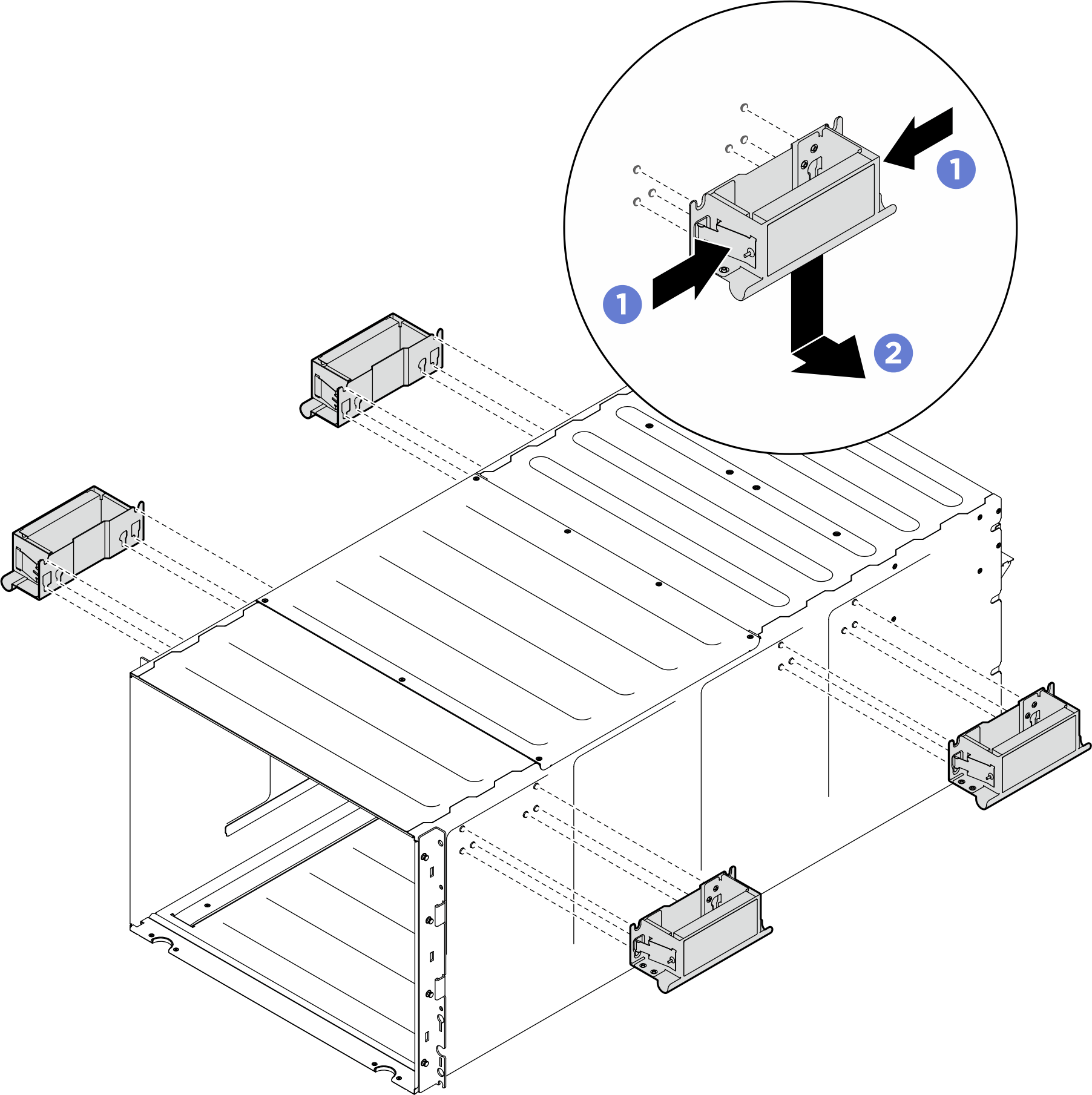

  7. ถอดที่จับ
    1. บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ

    2. เลื่อนที่จับลงเพื่อถอดออก

    หมายเหตุ
    ตรวจสอบให้แน่ใจว่าได้ถอดที่จับออกทั้ง 4 ตัวแล้ว
    รูปที่ 7. ถอดที่จับ

หลังจากดำเนินการเสร็จ

ค่อยๆ วางตัวเครื่องลงบนพื้นผิวแบนราบที่มีการป้องกันไฟฟ้าสถิต

  1. หากต้องการถอดรางออกจากแร็ค ให้ทำตามคําแนะนําที่ระบุไว้ใน คู่มือการติดตั้งราง
  2. (อุปกรณ์เสริม) ติดตั้งพัดลมด้านหลังกลับเข้าที่ โปรดดู ติดตั้งพัดลมแบบ Hot-swap
  3. (อุปกรณ์เสริม) ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
  4. (อุปกรณ์เสริม) ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
