Retrait du châssis de l’armoire

Suivez les instructions de la présente section pour retirer le châssis de l’armoire. La procédure doit être exécutée par un technicien qualifié.

S036




18 - 32 kg (39 - 70 lb)32 – 55 kg (70 – 121 lb)
ATTENTION
Soulevez la machine avec précaution.
S037
mechanical lift required
ATTENTION
Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.
R006
No weight on shelf
ATTENTION
Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Préparez-vous à cette tâche.
    1. Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
    2. Retirez tous les blocs d'alimentation. Voir Retrait d'un bloc d'alimentation remplaçable à chaud.
    3. Retirez les ventilateurs arrière (ventilateurs 1 à 15). Voir Retrait d'un ventilateur remplaçable à chaud.
  2. (En option) Retirez six vis pour retirer les deux supports supérieurs sur le côté arrière.
    Figure 1. Retrait du support supérieur
    Upper support bracket removal
  3. (En option) Retirez quatre vis afin de retirer le support inférieur sur le côté arrière.

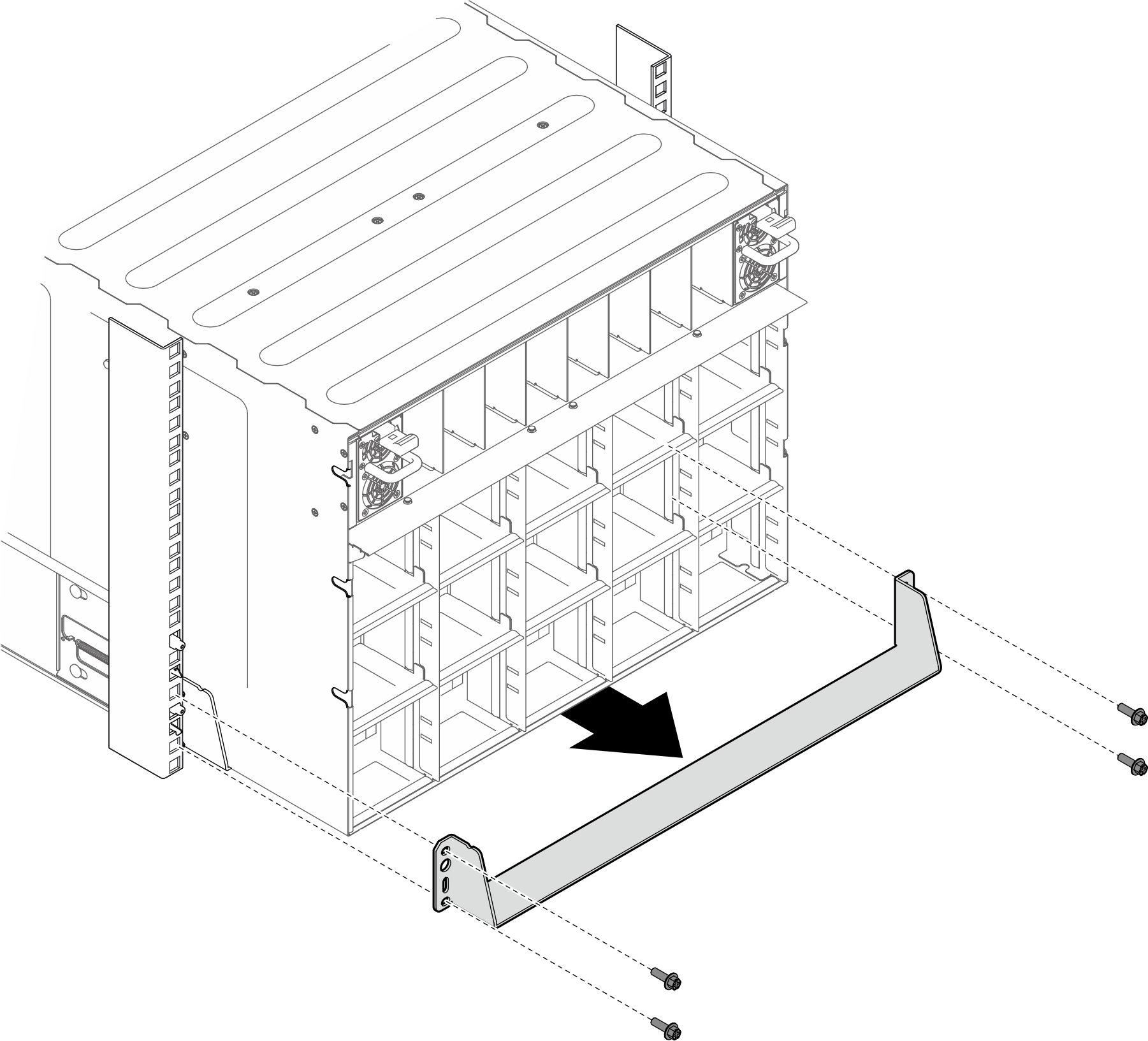

    Figure 2. Retrait du support inférieur
    Lower support bracket removal
  4. Retirez les deux caches EIA à l’avant du châssis, puis retirez les quatre vis qui fixent le châssis à l’armoire.

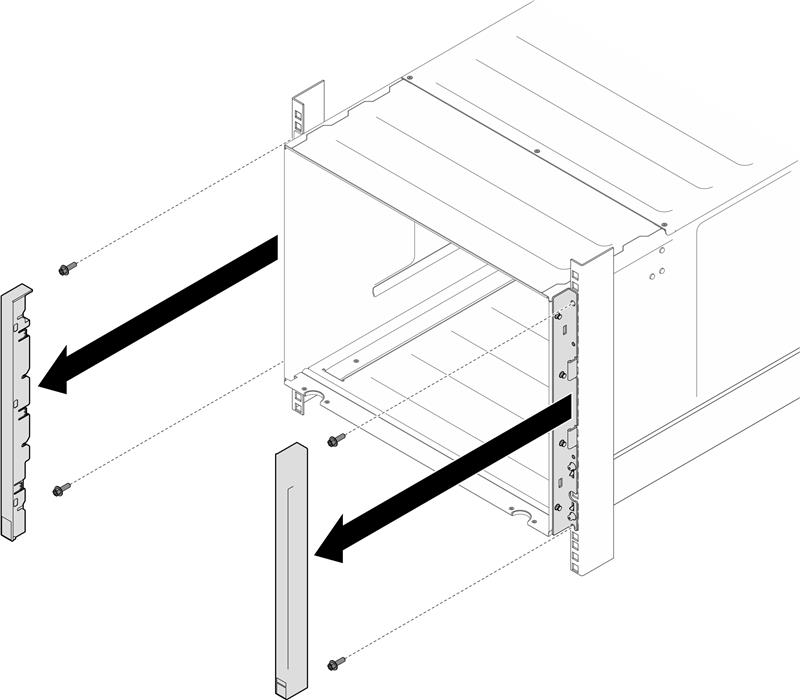

    Figure 3. Retrait du cache de la barrette EIA
    EIA cover removal
  5. Faites coulisser le châssis vers l’extérieur jusqu’à ce qu’il vous soit possible de fixer les poignées avant des deux côtés. Alignez les encoches des poignées sur les montants du châssis et faites coulisser les poignées vers le haut, jusqu’à ce qu’elles s’enclenchent.

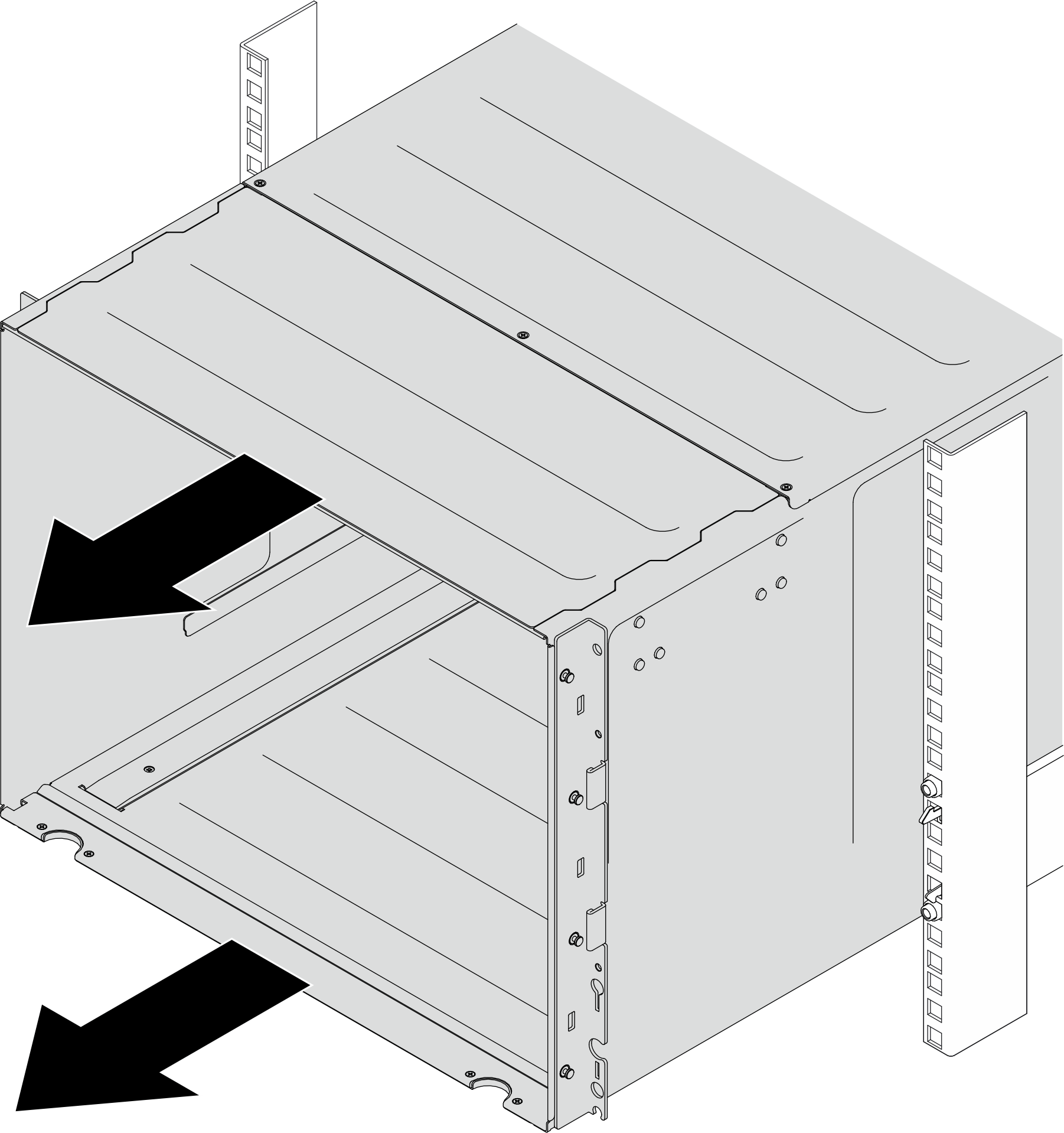

    Figure 4. Coulissement du châssis
    Sliding the chassis

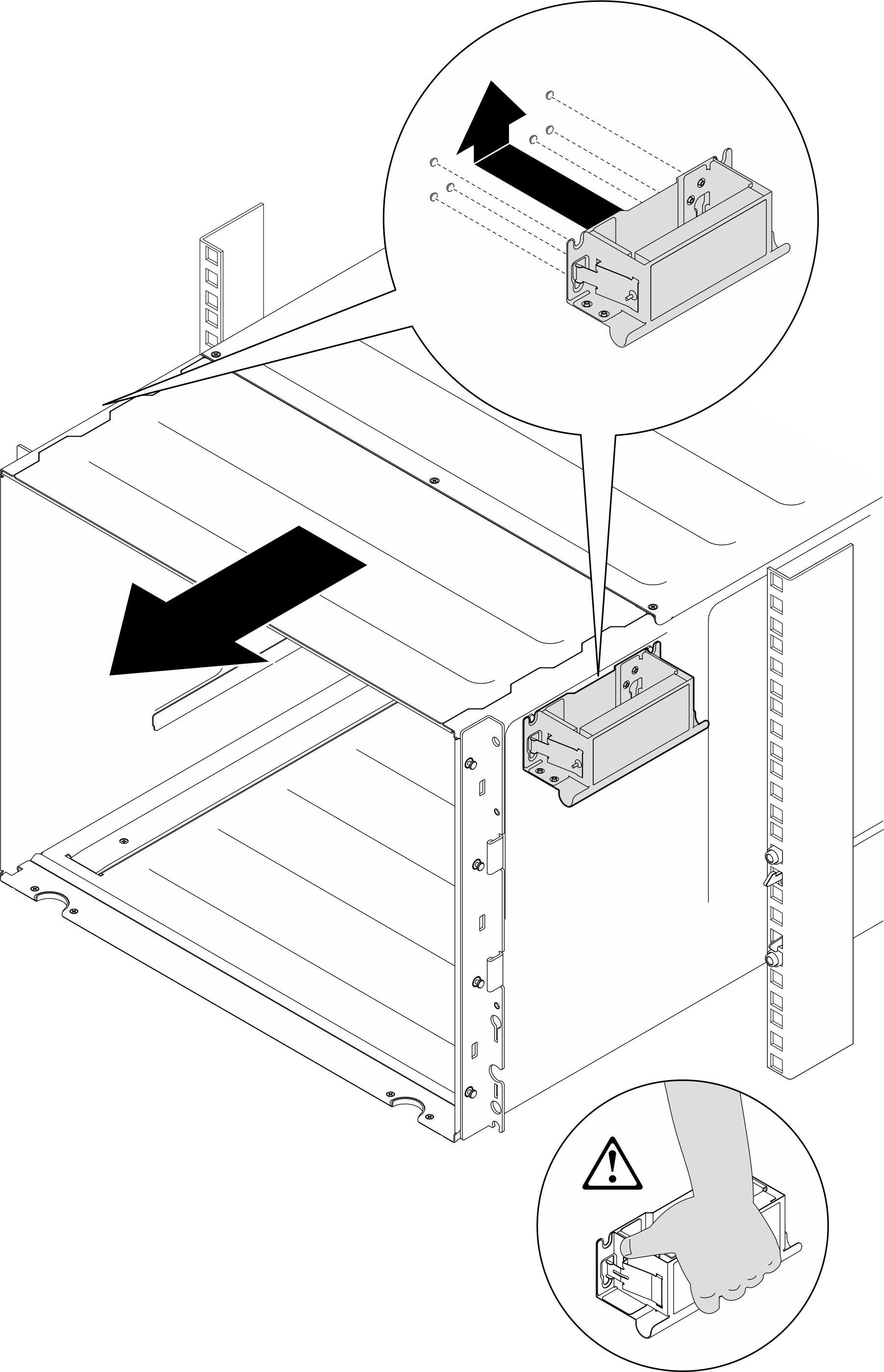

    Figure 5. Installation de la poignée avant
    Front handle installation
  6. Tenez les poignées avant des deux côtés et faites coulisser le châssis jusqu’à avoir suffisamment de place pour installer les poignées arrière. Retirez le châssis complètement de l’armoire.

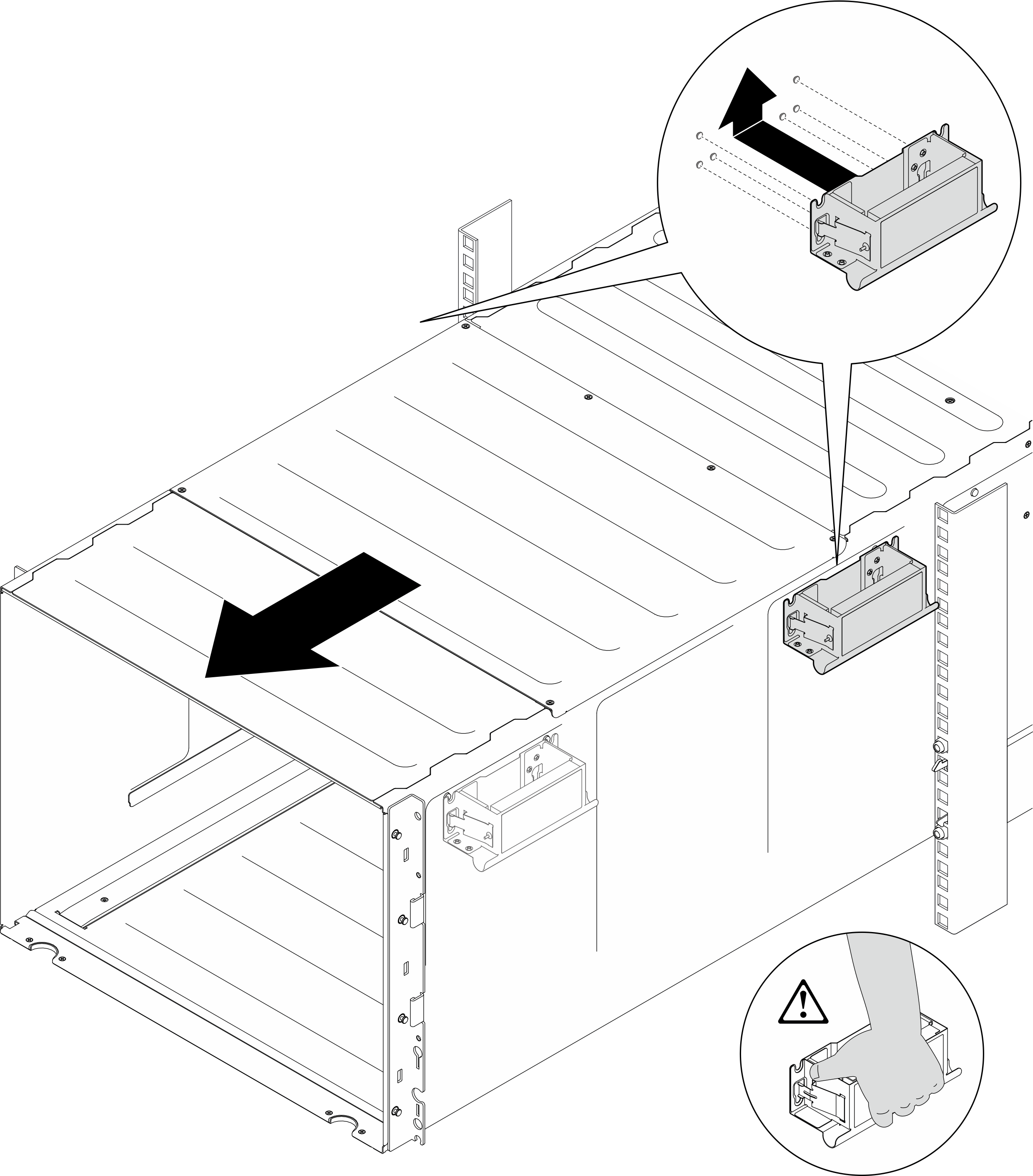

    Figure 6. Installation de la poignée arrière
    Rear handle installation
  7. Retirez les poignées.
    1. Pincez les deux volets sur le côté des poignées.

    2. Faites coulisser les poignées vers le bas afin de les retirer.

    Remarque
    Assurez-vous de retirer les 4 poignées.

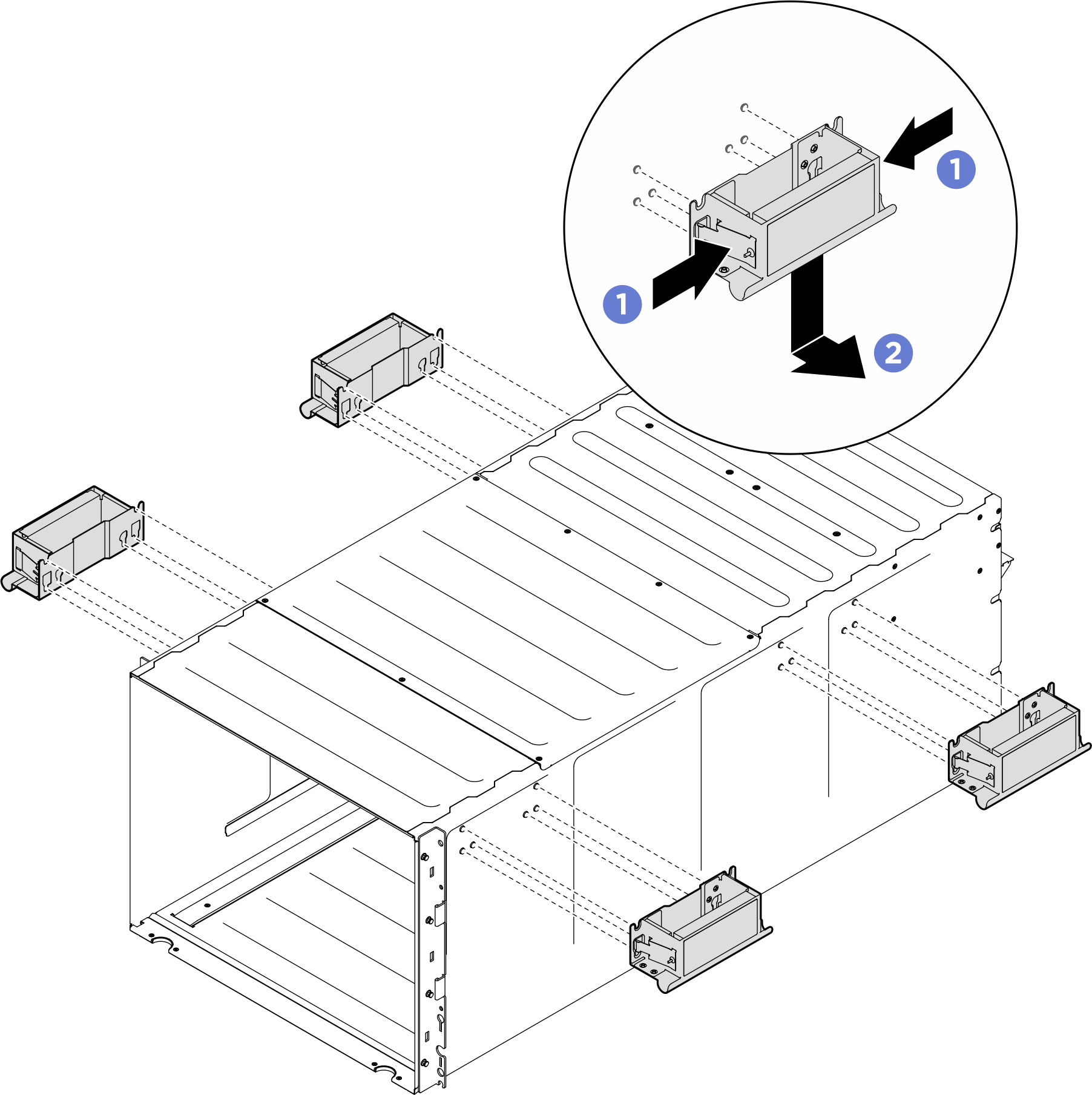

    Figure 7. Retrait des poignées

Après avoir terminé

Déposez précautionneusement le châssis sur une surface de protection électrostatique plane.

  1. Pour retirer les glissières d’une armoire, suivez les instructions fournies dans le Guide d’installation des glissières.
  2. (Facultatif) Réinstallez les ventilateurs arrière. Voir Installation d'un ventilateur remplaçable à chaud.
  3. (Facultatif) Réinstallez toutes les unités d’alimentation. Voir Installation d'un bloc d'alimentation remplaçable à chaud.
  4. (Facultatif) Réinstallez la navette système. Voir Installation de la navette système.
