Installation du châssis dans l’armoire

Suivez les instructions de la présente section pour installer le châssis dans l’armoire. La procédure doit être exécutée par un technicien qualifié.

S036

18 - 32 kg (39 - 70 lb)	32 – 55 kg (70 – 121 lb)

ATTENTION

Soulevez la machine avec précaution.

S037

ATTENTION

Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

R006

ATTENTION

Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

  • Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR680a V3 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

  • Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

• Pour installer les glissières dans une armoire, suivez les instructions fournies dans le Guide d’installation des glissières.
• Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
• La hauteur de levage maximale pour l’installation est de 156 cm (61,5 pouces). Le nombre maximal d’unités à installer sur l’armoire est de 4, de la partie inférieure à la partie supérieure de l’armoire, comme illustré.

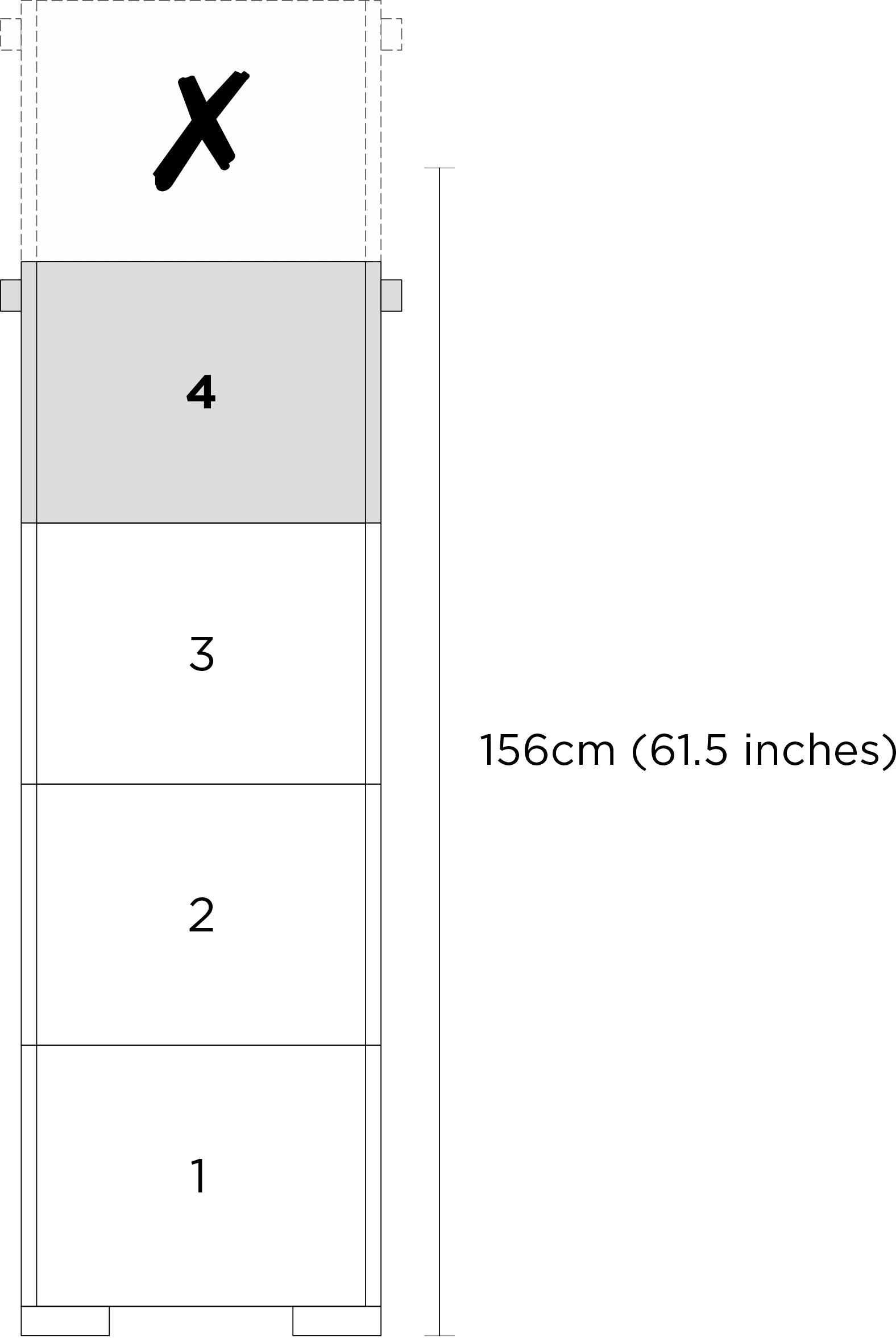

  Figure 1. Hauteur d’installation maximale



Une fois les glissières installées, terminez les étapes suivantes pour installer le châssis dans une armoire.

Procédure

1. Préparez-vous à cette tâche.
   1. Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
   2. Retirez tous les blocs d'alimentation. Voir Retrait d'un bloc d'alimentation remplaçable à chaud.
   3. Retirez les ventilateurs arrière (ventilateurs 1 à 15). Voir Retrait d'un ventilateur remplaçable à chaud.
2. Fixez quatre poignées au châssis.

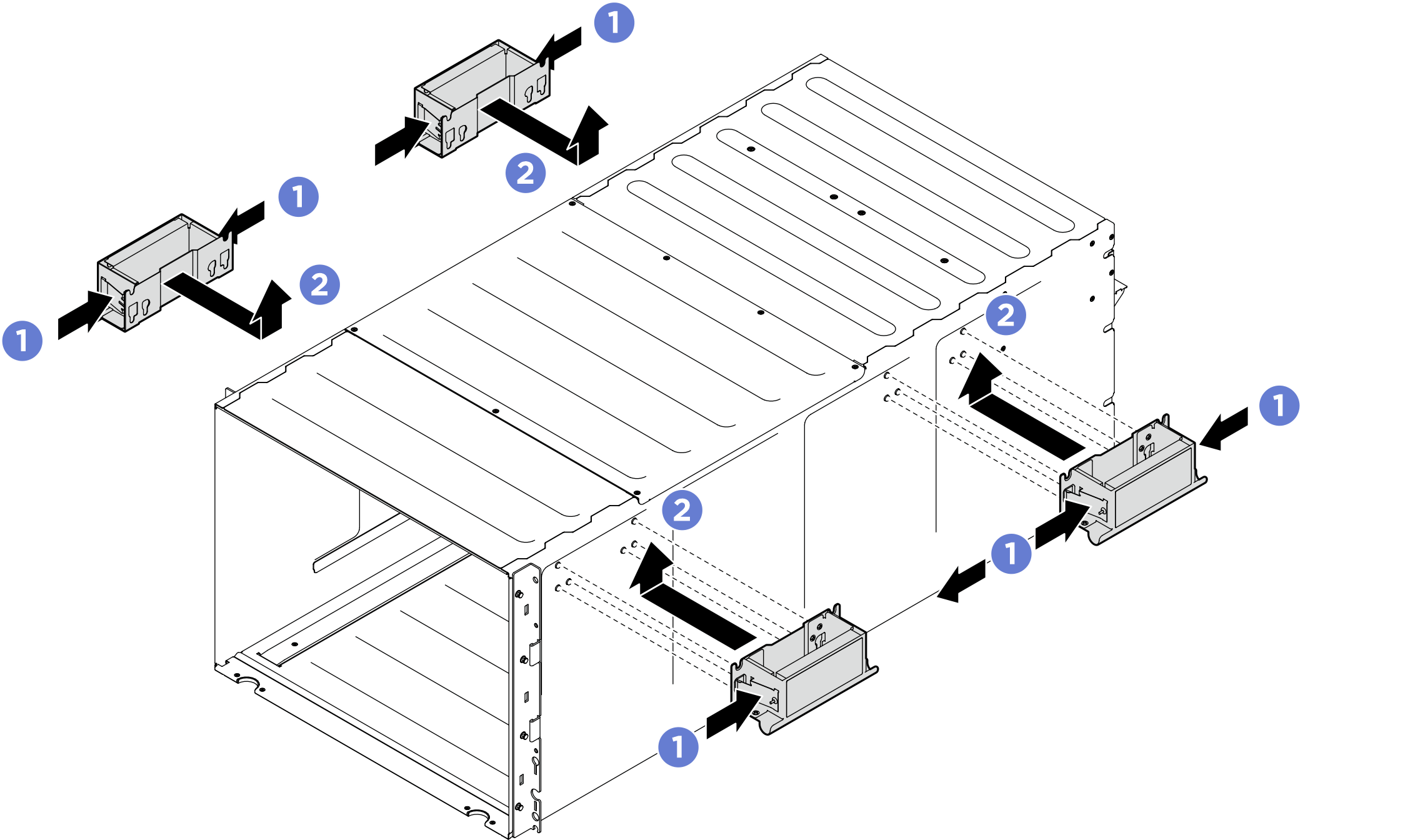

   Figure 2. Fixation des quatre poignées


3. Placez délicatement le châssis dans l’armoire, avec l’arrière du châssis sur les glissières. Continuez à faire coulisser le châssis jusqu’à ce que les poignées arrière soient près des glissières de l’armoire avant. Ensuite, retirez les poignées arrière des deux côtés.

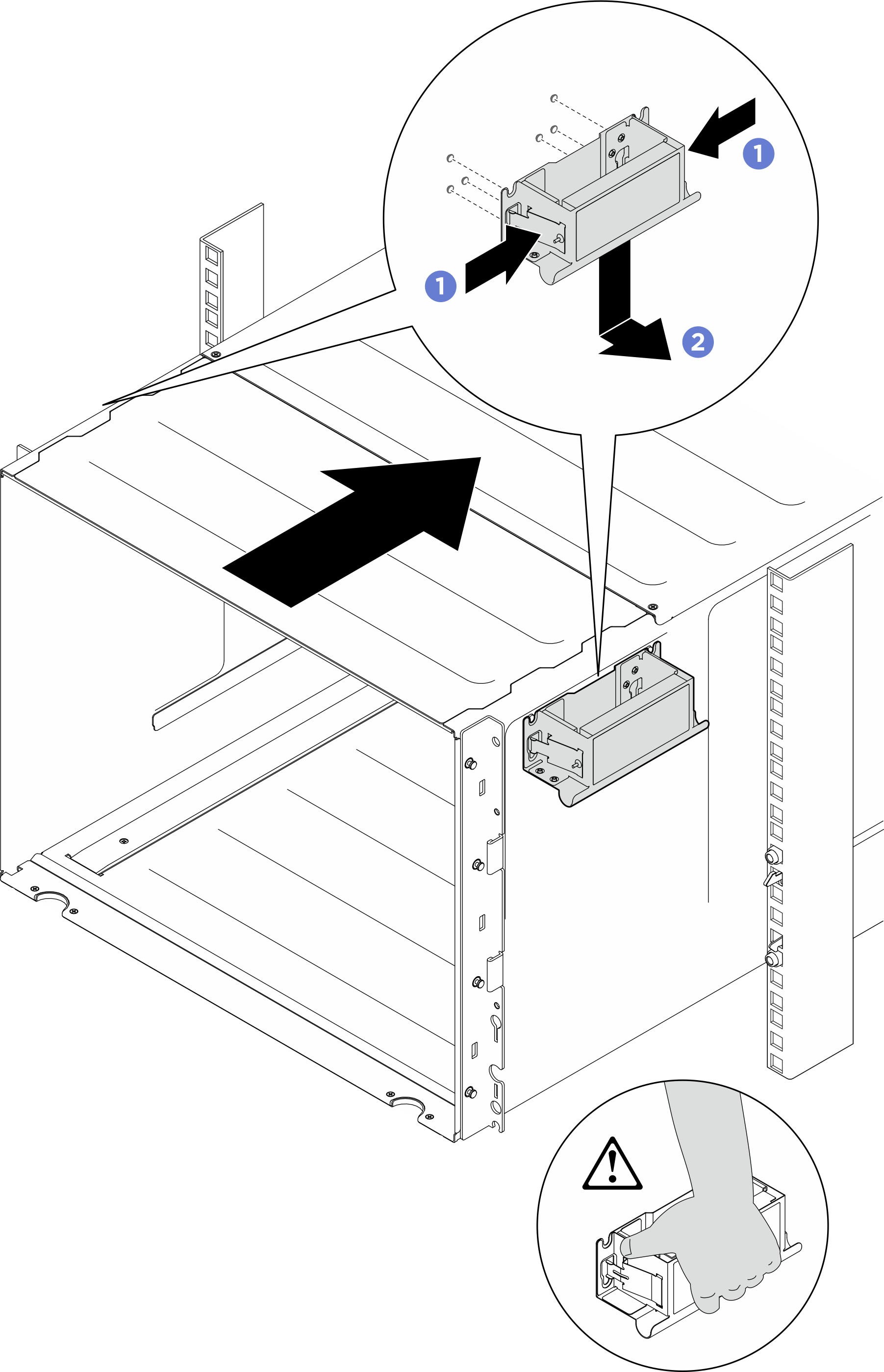

   Figure 3. Retrait de la poignée arrière


4. Faites coulisser le châssis plus loin dans l’armoire, jusqu’à ce que les poignées avant soient proches des glissières de l’armoire avant. Ensuite, enlevez les poignées avant des deux côtés.

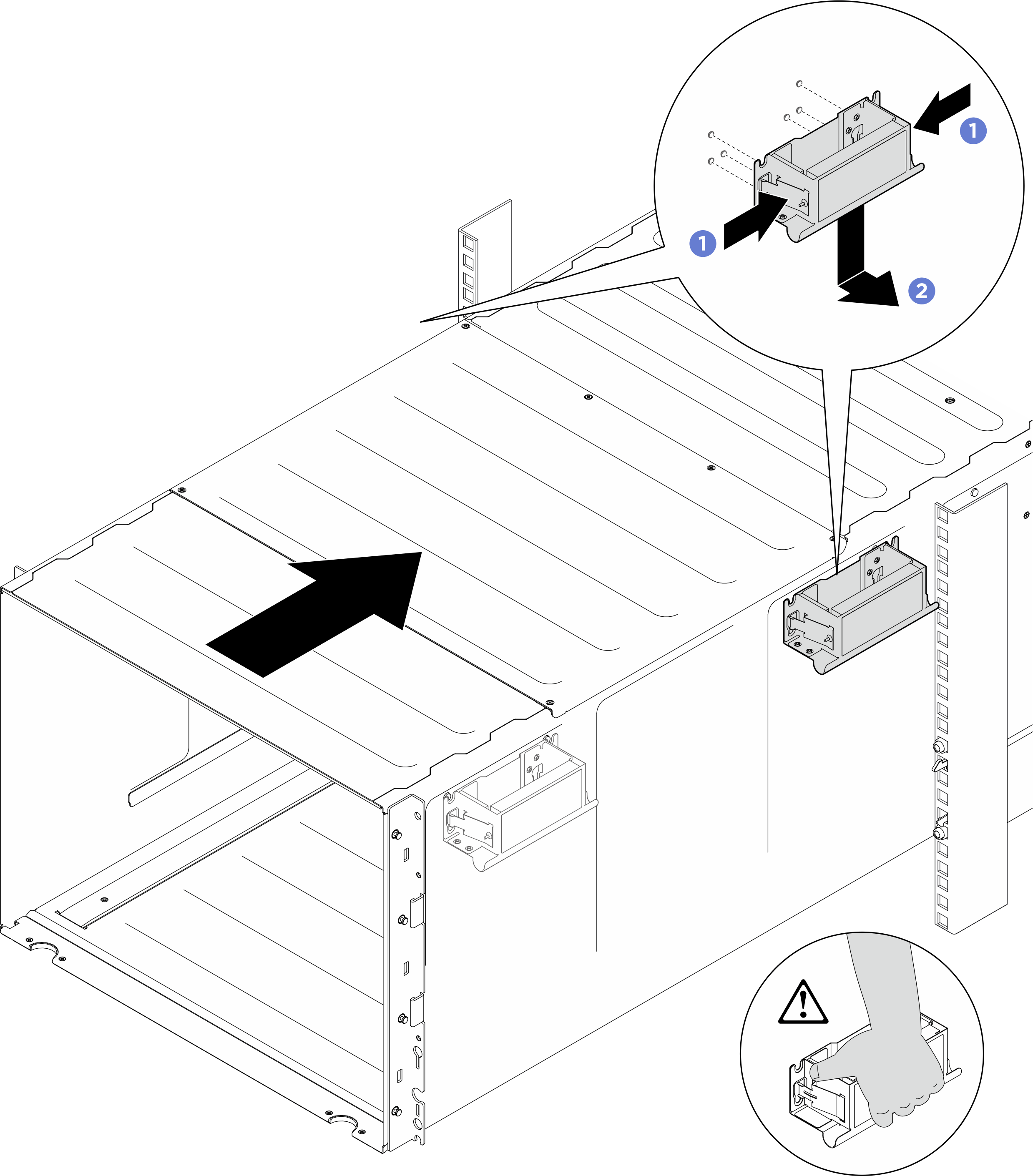

   Figure 4. Retrait de la poignée avant


5. Faites coulisser le châssis jusqu’au fond de l’armoire.

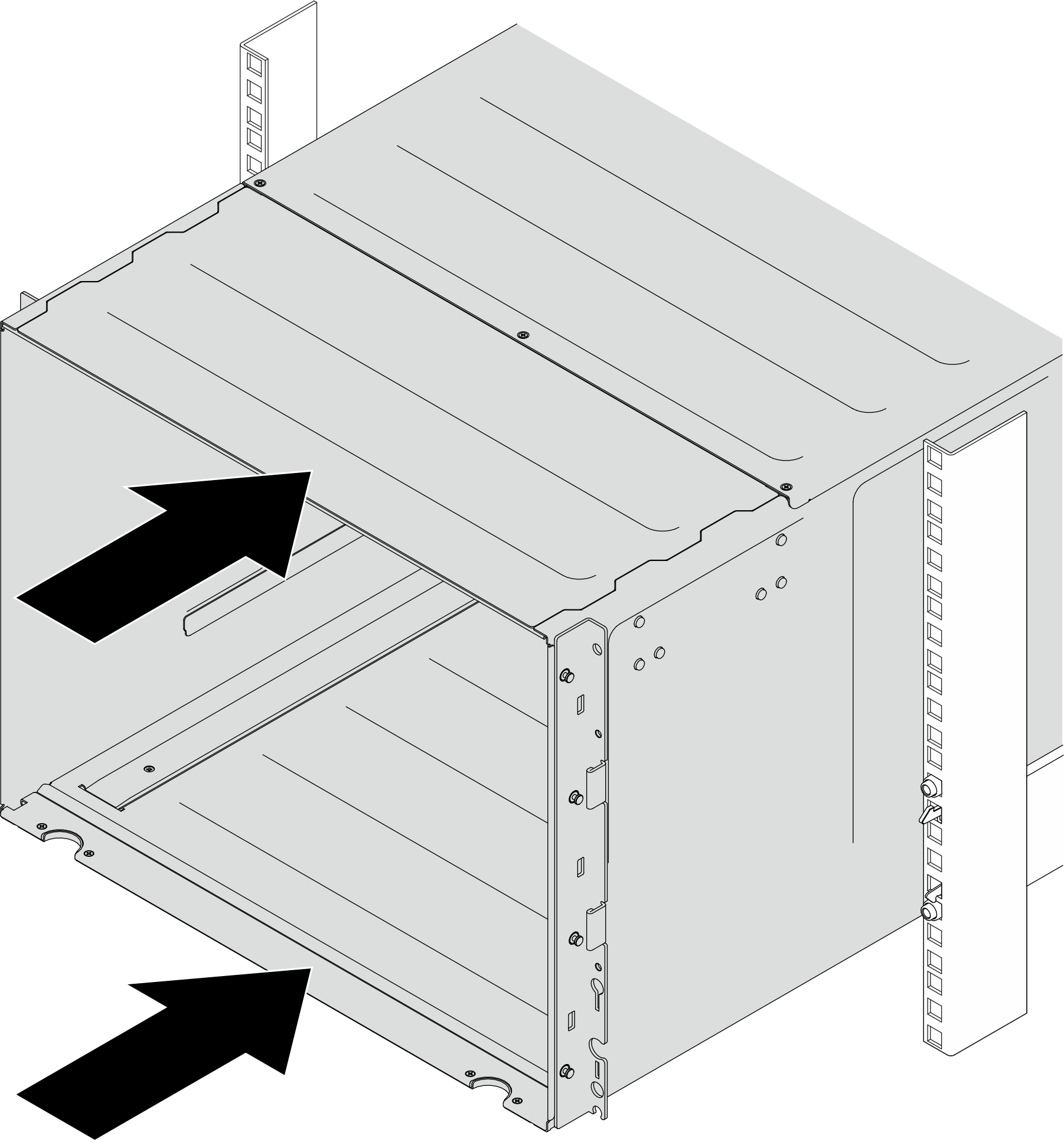

   Figure 5. Coulissement du châssis


6. Fixez le châssis à l’armoire à l’aide de quatre vis ; ensuite, réinstallez les caches EIA.

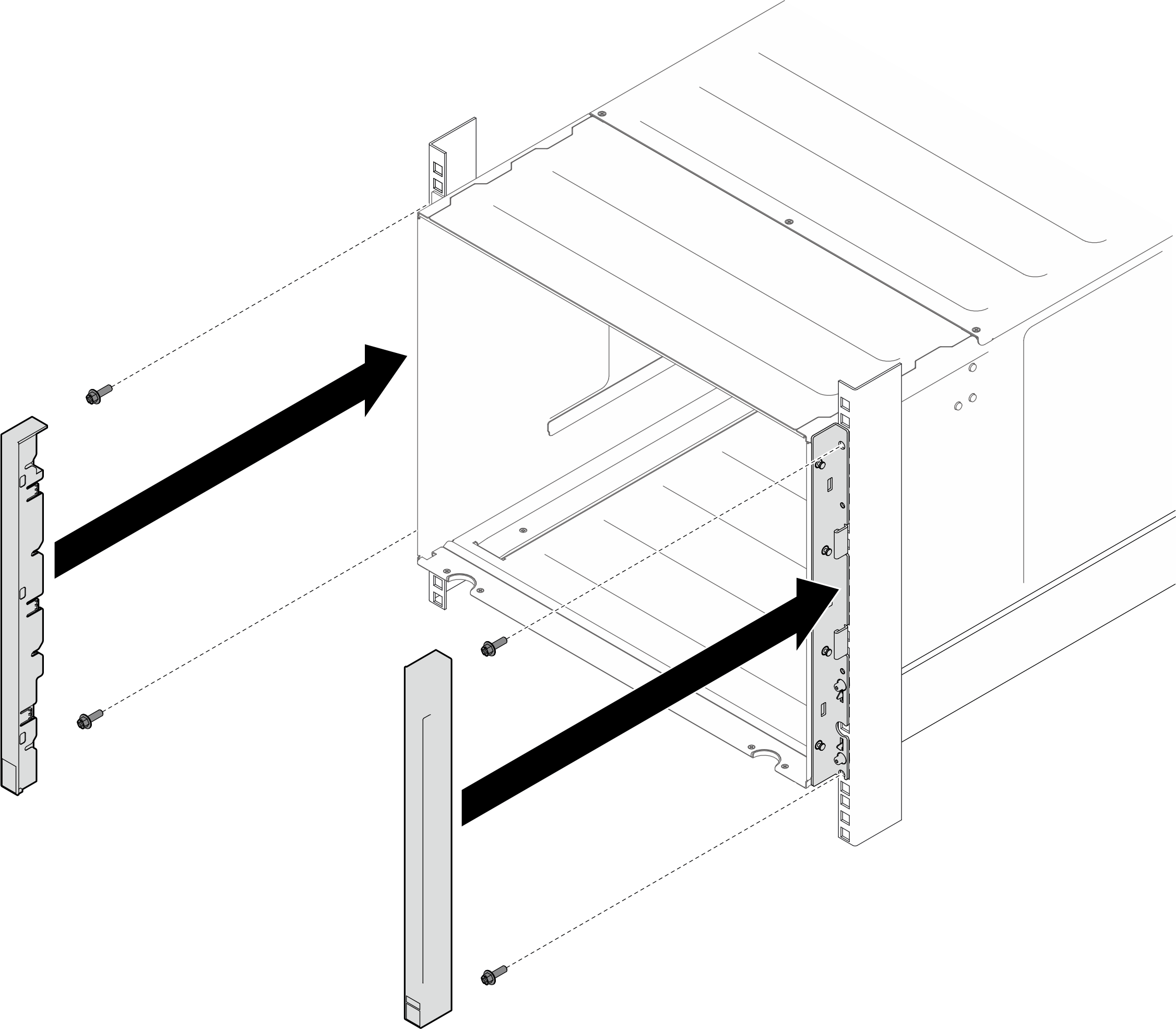

   Figure 6. Installation du cache de la barrette EIA


7. Fixez le support inférieur sur le côté arrière du châssis à l’aide de quatre vis.

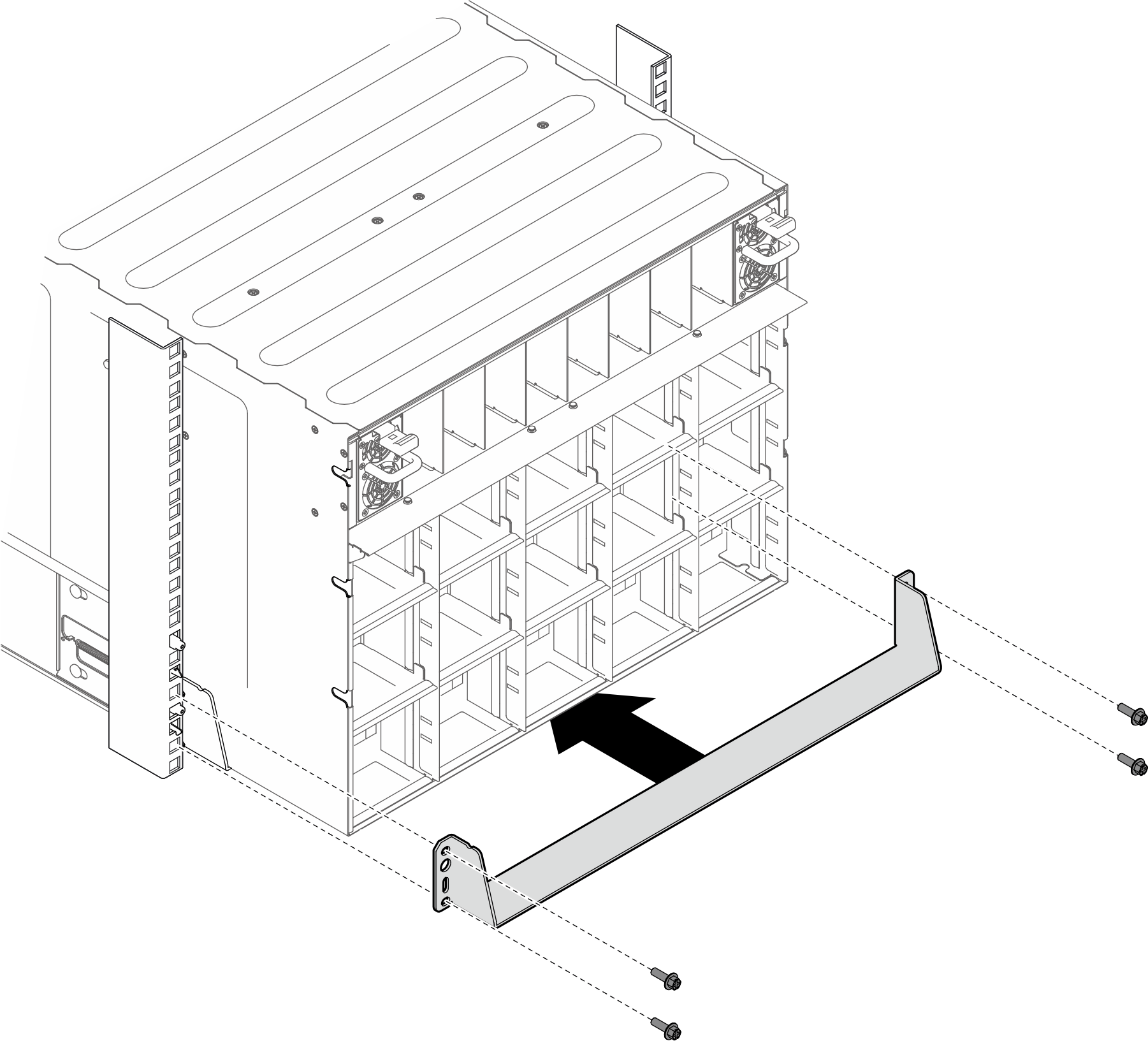

   Figure 7. Installation du support inférieur


8. Fixez les deux supports supérieurs sur le côté arrière du châssis à l’aide de six vis.

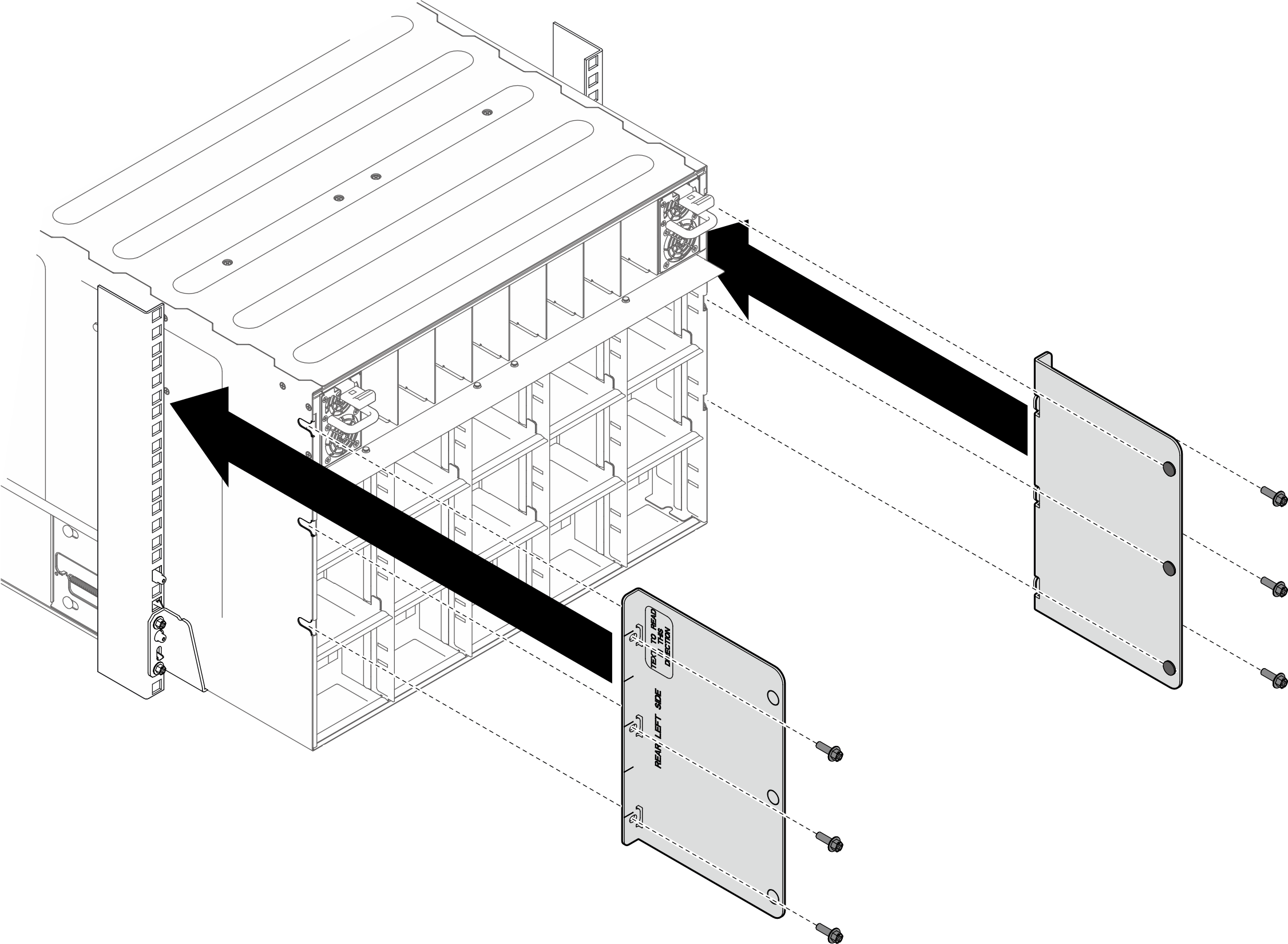

   Figure 8. Installation du support supérieur
