Installazione dello chassis sul rack

Seguire le istruzioni riportate in questa sezione per installare lo chassis nel rack. La procedura deve essere eseguita da un tecnico qualificato.

S036




18 - 32 kg (39 - 70 libbre)32 - 55 kg (70 - 121 libbre)
Avvertenza
Applicare le procedure di sicurezza per il sollevamento.
S037
mechanical lift required
Avvertenza
Il peso di questa parte o unità è di oltre 55 kg (121,2 libbre). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento
R006
No weight on shelf
Avvertenza
Non collocare alcun oggetto su un dispositivo montato nel rack, a meno che non si tratti di un dispositivo destinato all'utilizzo come mensola.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.
  • Per installare le guide in un rack, seguire le istruzioni fornite nella Guida all'installazione delle guide.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
  • L'altezza massima di sollevamento per l'installazione è 156 cm (61,5 pollici). Il numero massimo di unità installabili sul rack è 4, dal basso verso l'alto, come illustrato.

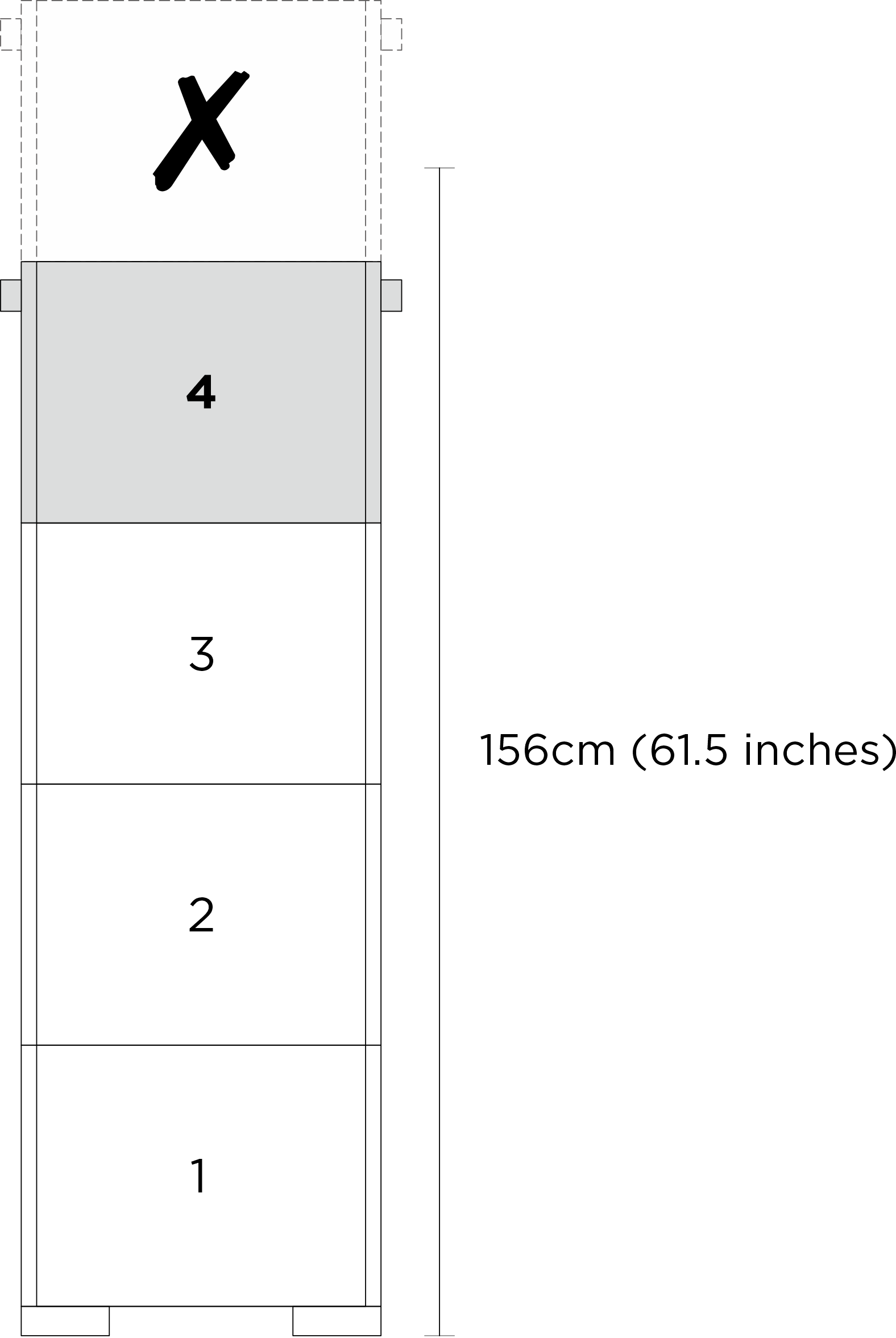

    Figura 1. Altezza di installazione massima
    Maximum installation height

Dopo aver installato correttamente le guide, completare le seguenti operazioni per installare lo chassis in un rack.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
    2. Rimuovere tutte le unità di alimentazione. Vedere Rimozione di un'unità di alimentazione hot-swap.
    3. Rimuovere le ventole posteriori (ventole da 1 a 15). Vedere Rimozione di una ventola hot-swap.
  2. Collegare le quattro maniglie allo chassis.

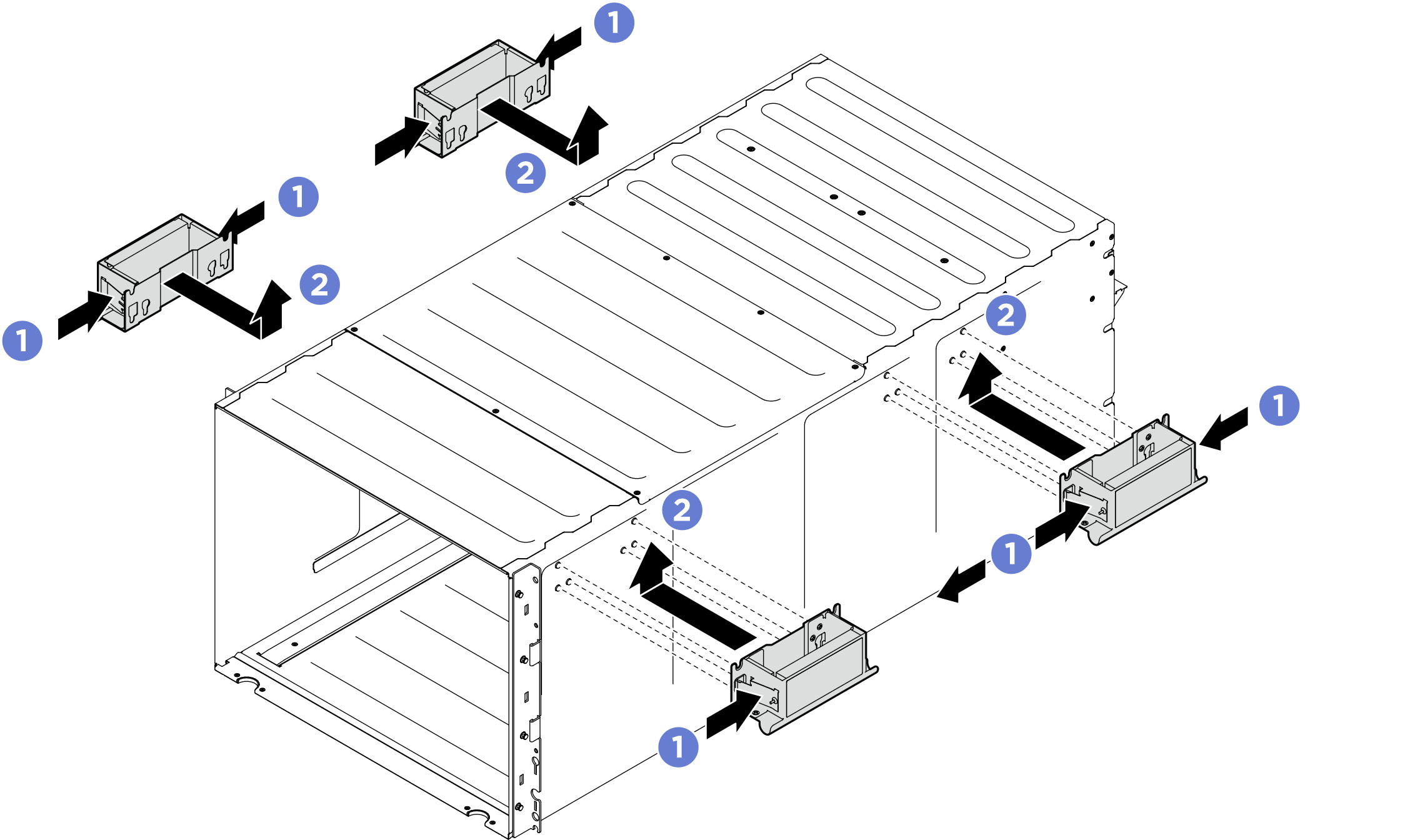

    Figura 2. Fissaggio delle quattro maniglie
    Attaching four handles
  3. Inserire con attenzione lo chassis nel rack con la parte posteriore dello chassis appoggiata sulle guide. Continuare a far scorrere lo chassis finché le maniglie posteriori non sono vicine alle guide del rack anteriori. Rimuovere quindi le maniglie posteriori su entrambi i lati.

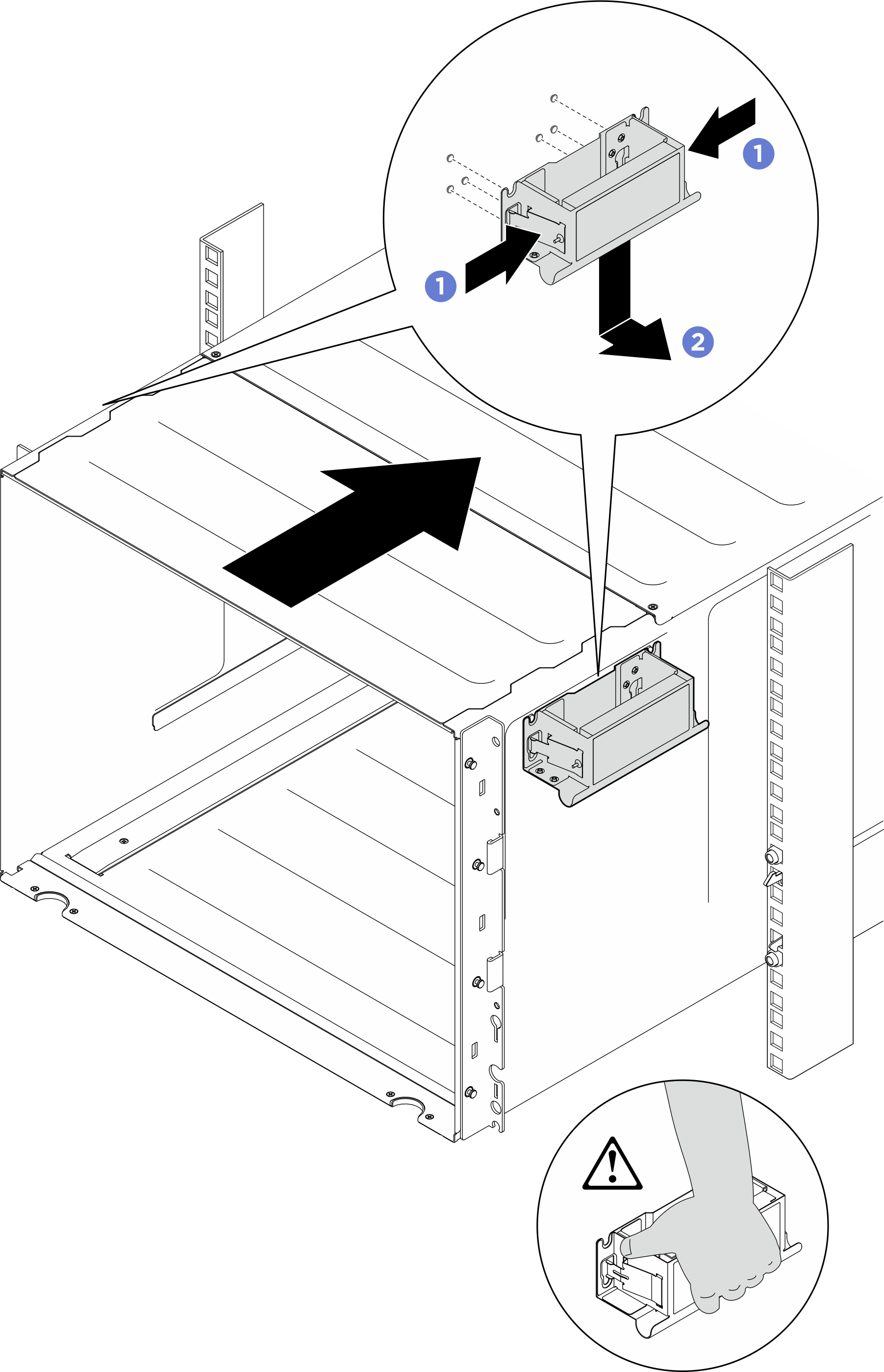

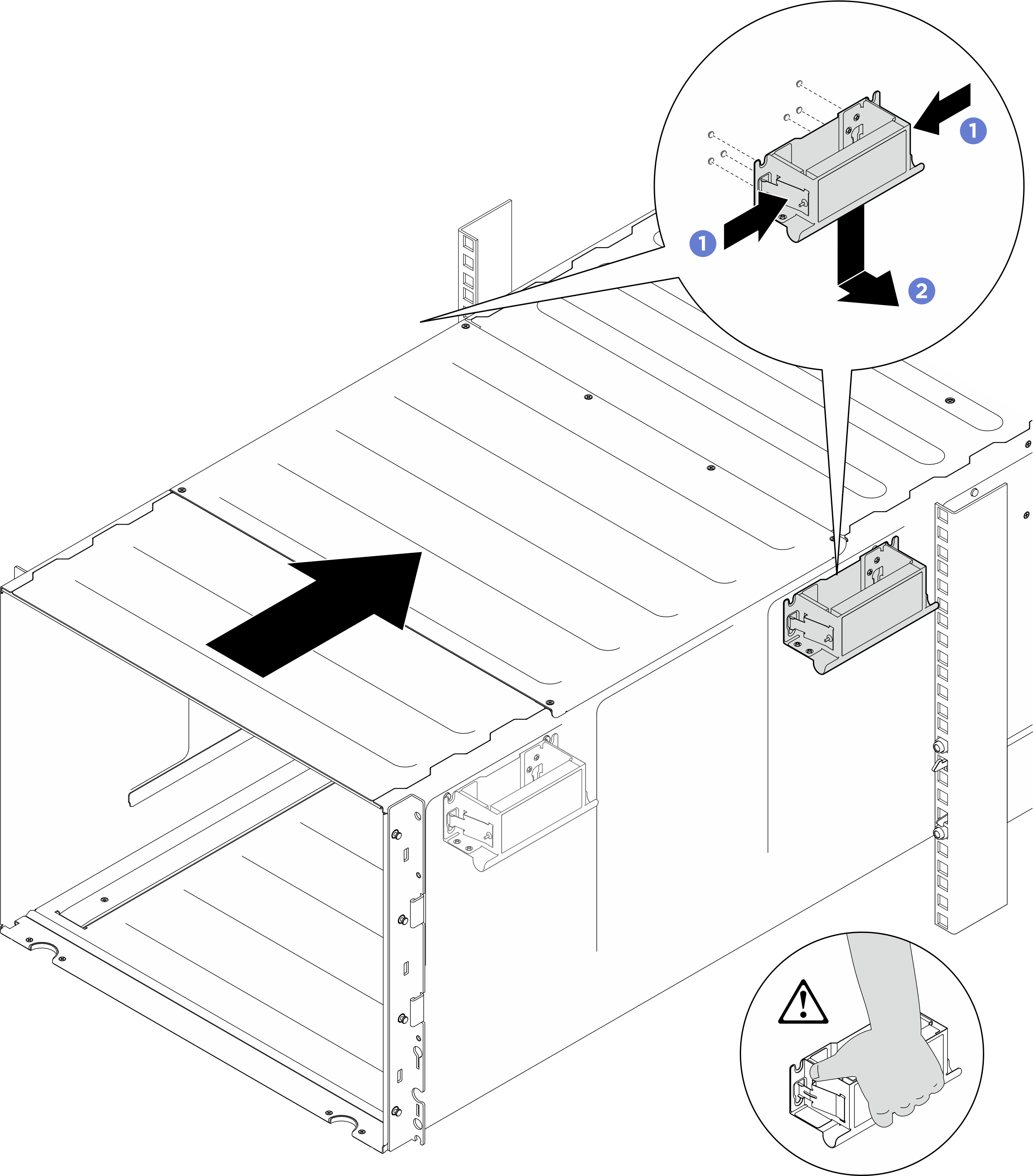

    Figura 3. Rimozione della maniglia posteriore
    Rear handle removal
  4. Spingere lo chassis in avanti nel rack finché le maniglie anteriori non sono vicine ai binari anteriori del rack. Quindi rimuovere le maniglie anteriori su entrambi i lati.

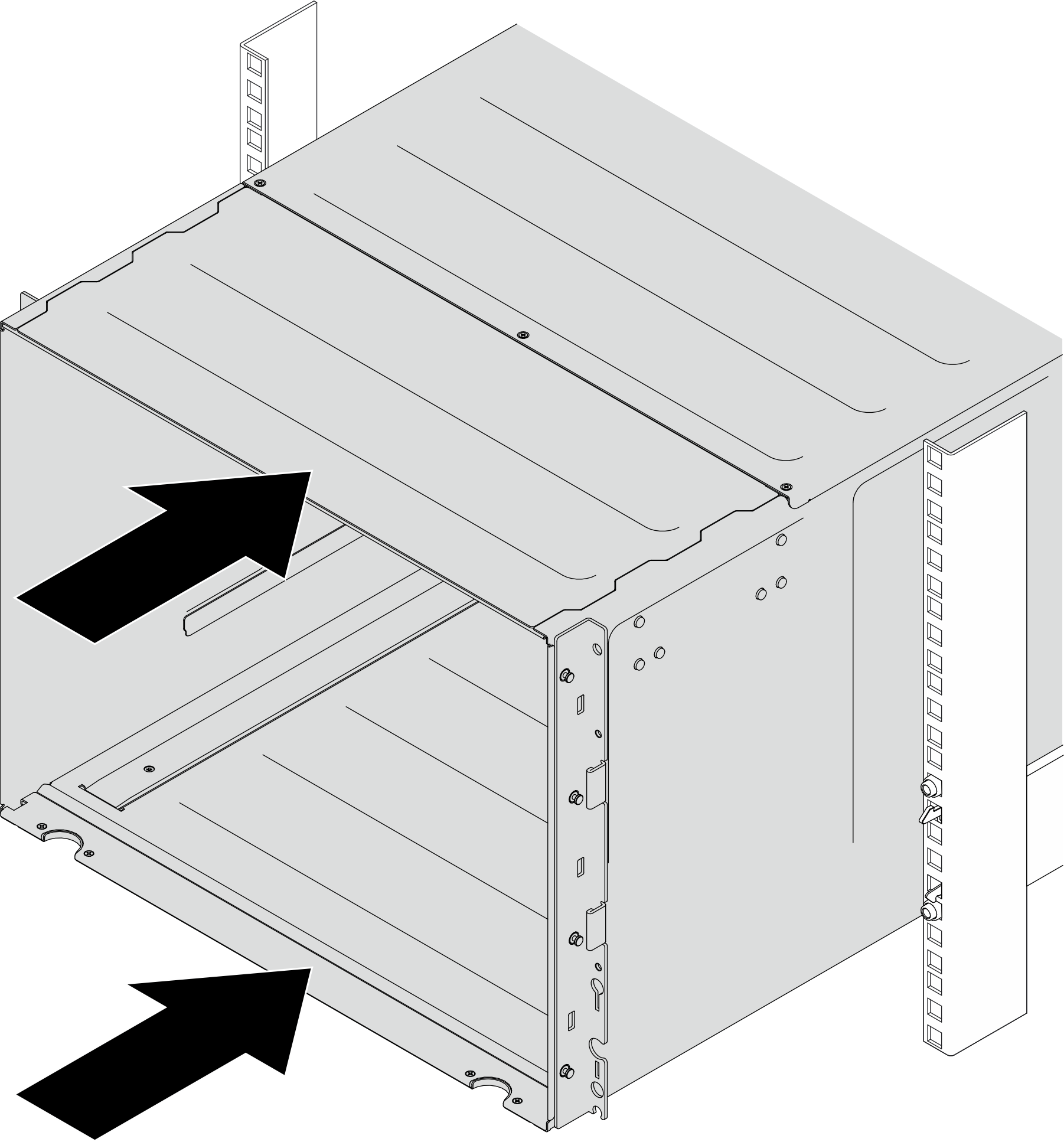

    Figura 4. Rimozione della maniglia anteriore
    Front handle removal
  5. Far scorrere lo chassis per estrarlo dal rack.
    Figura 5. Scorrimento dello chassis
    Sliding the chassis
  6. Fissare lo chassis al rack con quattro viti, quindi reinstallare i coperchi EIA.
    Figura 6. Installazione del coperchio EIA
    EIA cover installation
  7. Fissare la staffa di supporto inferiore sul lato posteriore dello chassis con quattro viti.

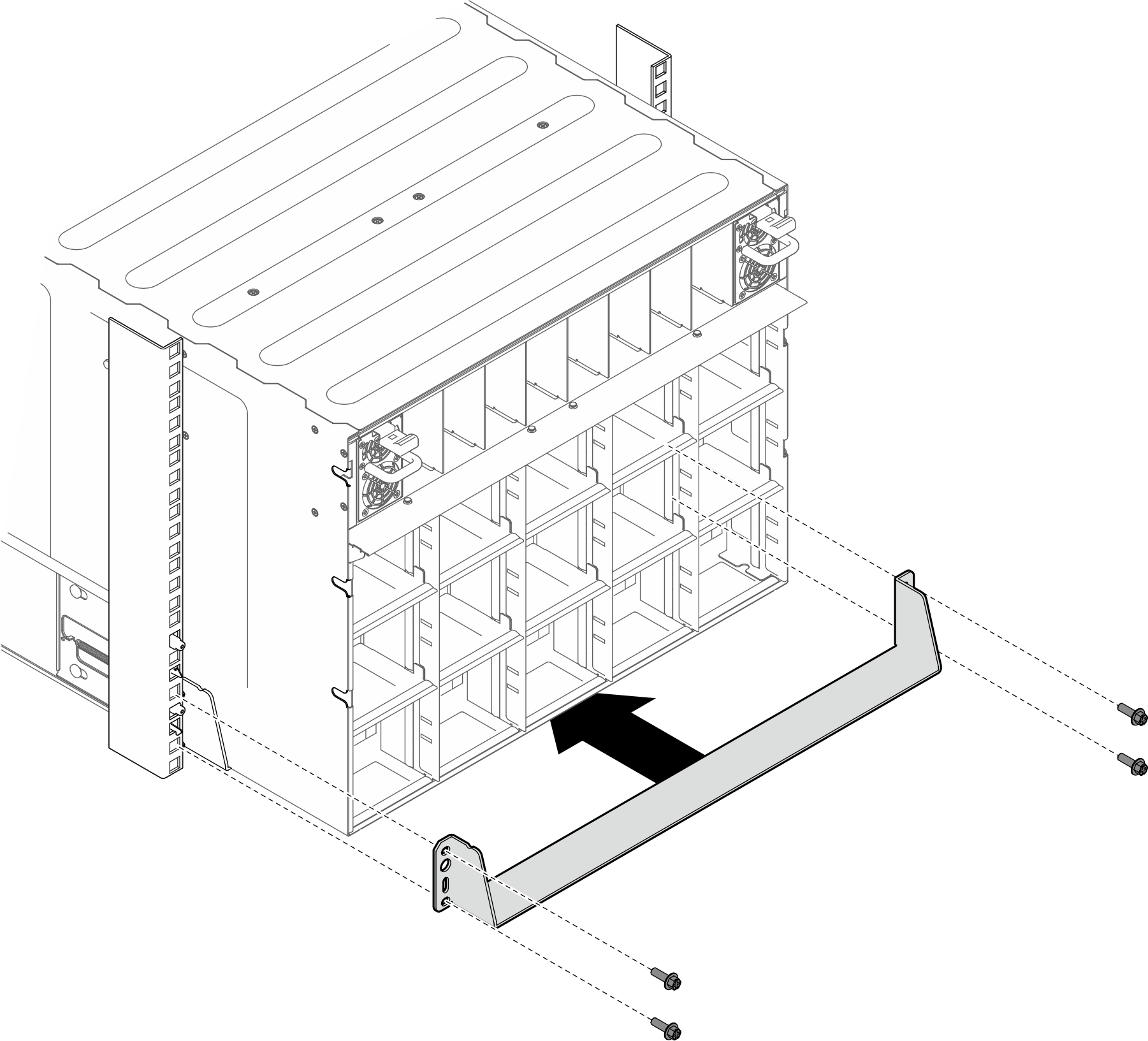

    Figura 7. Installazione della staffa di supporto inferiore
    Lower support bracket installation
  8. Fissare le due staffe di supporto superiori sul lato posteriore dello chassis con sei viti.

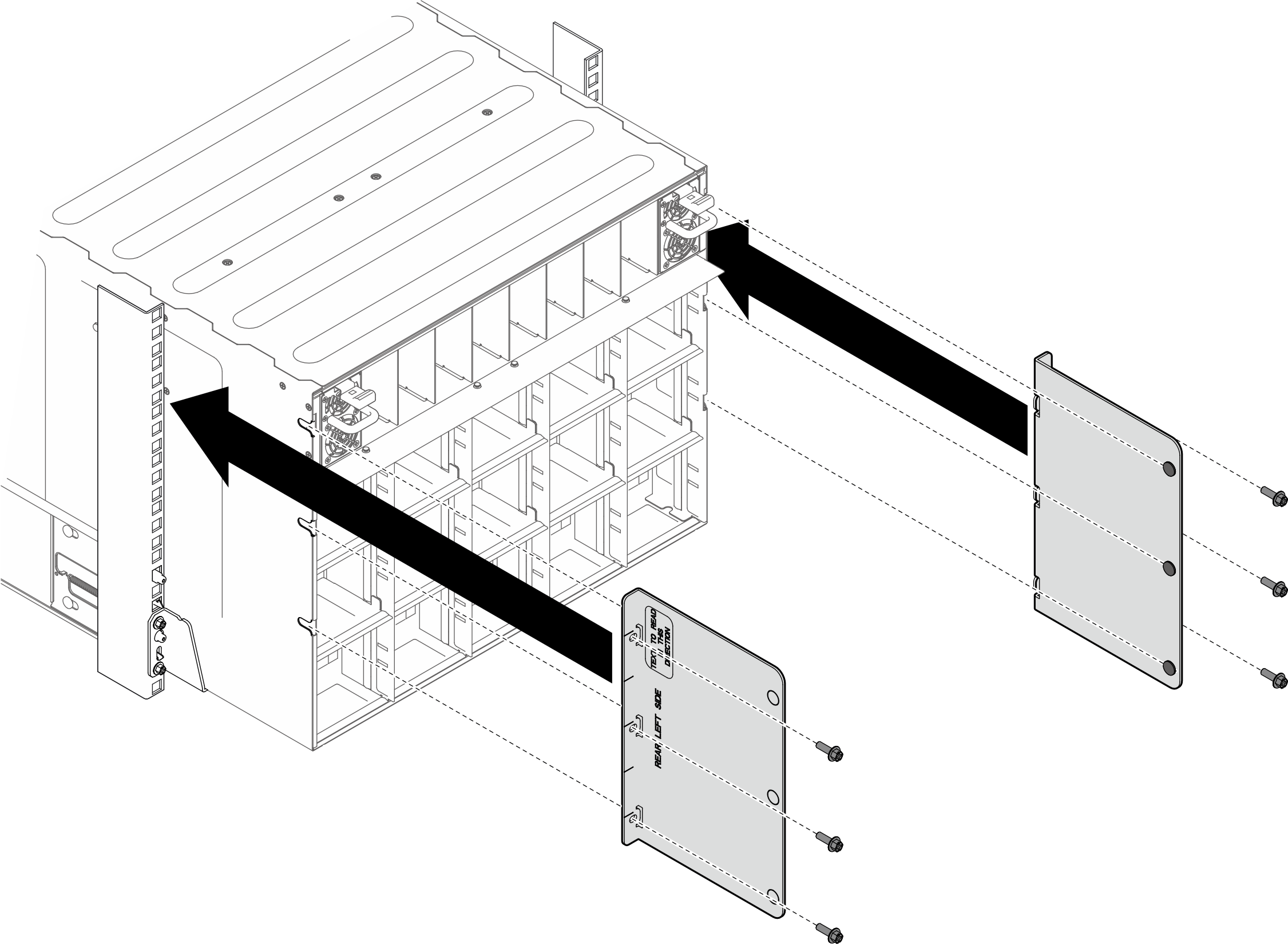

    Figura 8. Installazione della staffa di supporto superiore
    Upper support bracket installation
Dopo aver terminato
  1. Reinstallare le ventole posteriori. Vedere Installazione di una ventola hot-swap.
  2. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  3. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  4. Installare eventuali altri componenti richiesti.
  5. Collegare nuovamente i cavi di alimentazione e gli altri cavi rimossi.
    Importante
    Per qualsiasi server rack AI che supporti fino a otto PSU CFF nella parte posteriore del server e funzioni con ridondanza N+N, le due linee di alimentazione CA a livello di rack devono alternarsi tra le PSU per garantire una distribuzione e una ridondanza bilanciate dell'alimentazione.
    • Alimentazione linea CA a livello di rack A: connettere alla PSU 1, 3, 5, 7 (PSU dispari)
    • Alimentazione linea CA a livello di rack B: connettere alla PSU 2, 4, 6, 8 (PSU pari)
  6. Accendere il server e le periferiche. Vedere Accensione del server.
  7. Aggiornare la configurazione del server. Vedere Completamento delle operazioni di sostituzione dei componenti.
