ติดตั้งตัวเครื่องลงบนแร็ค
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวเครื่องในแร็ค ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
S036
 |  |
| 18 - 32 กก. (39 - 70 ปอนด์) | 32 - 55 กก. (70 - 121 ปอนด์) |
ข้อควรระวัง
ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก
S037
ข้อควรระวัง
น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย
R006
ข้อควรระวัง
ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ
ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR680a V3 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ
ไปที่ อัปเดตเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์
- หากต้องการติดตั้งรางในแร็ค ให้ทำตามคำแนะนำที่ระบุไว้ใน คู่มือการติดตั้งราง
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

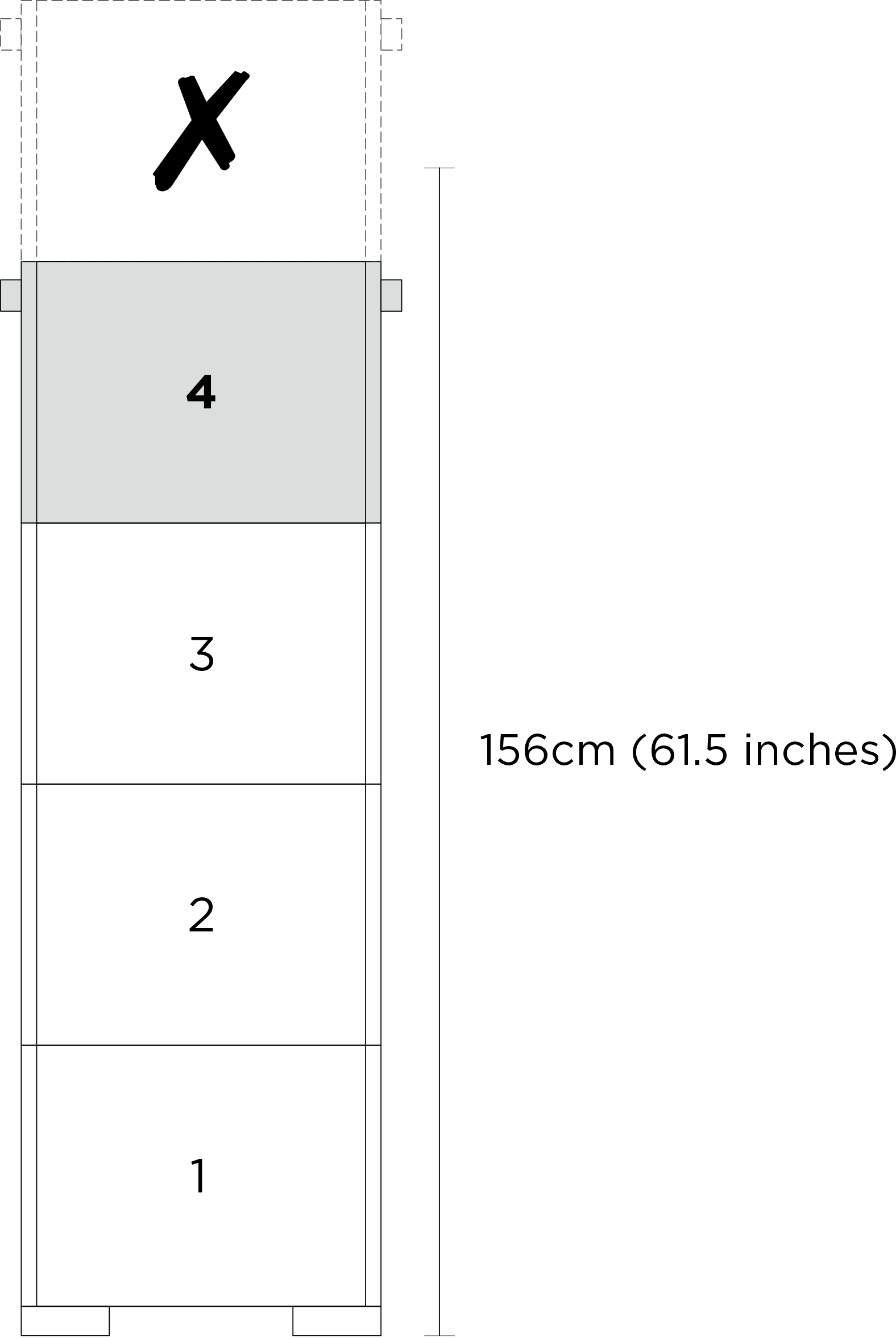

- ความสูงในการยกสูงสุดสำหรับการติดตั้งคือ 156 ซม. (61.5 นิ้ว) ติดตั้งอุปกรณ์บนแร็คได้สูงสุดไม่เกิน 4 ชุด จากล่างสุดถึงบนสุดของแร็คดังภาพรูปที่ 1. ความสูงในการติดตั้งสูงสุด
หลังจากติดตั้งรางเรียบร้อยแล้ว ให้ทำตามขั้นตอนต่อไปนี้เพื่อติดตั้งตัวเครื่องในแร็ค
ขั้นตอน

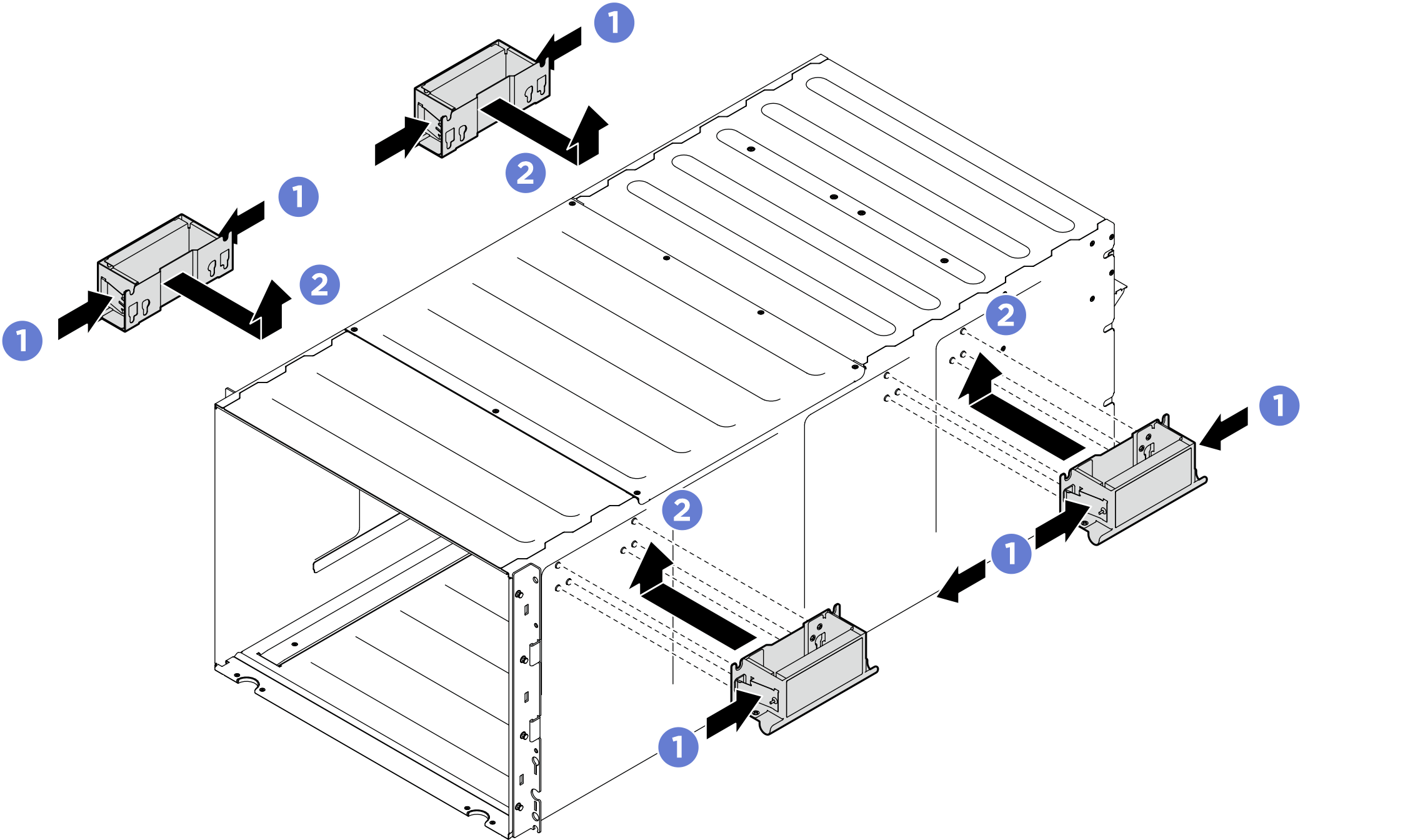

- ยึดที่จับสี่ตัวเข้ากับตัวเครื่องรูปที่ 2. การยึดที่จับสี่ตัว

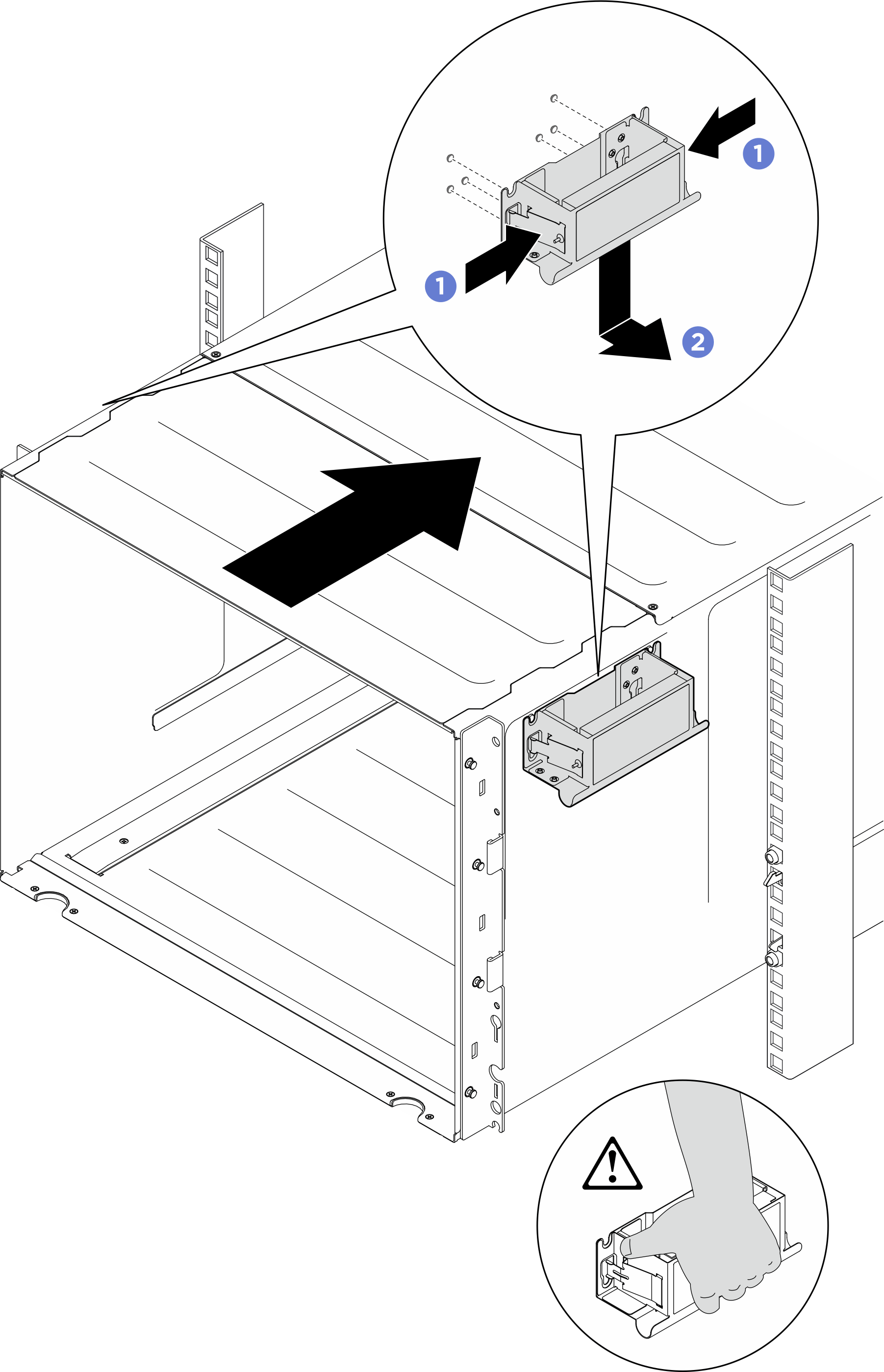

- ค่อยๆ วางตัวเครื่องลงในแร็คโดยให้ด้านหลังของตัวเครื่องอยู่บนราง เลื่อนตัวเครื่องต่อไปจนกว่าที่จับด้านหลังจะอยู่ใกล้กับรางของแร็คด้านหน้า แล้วถอดที่จับด้านหลังออกทั้งสองข้างรูปที่ 3. การถอดที่จับด้านหลัง

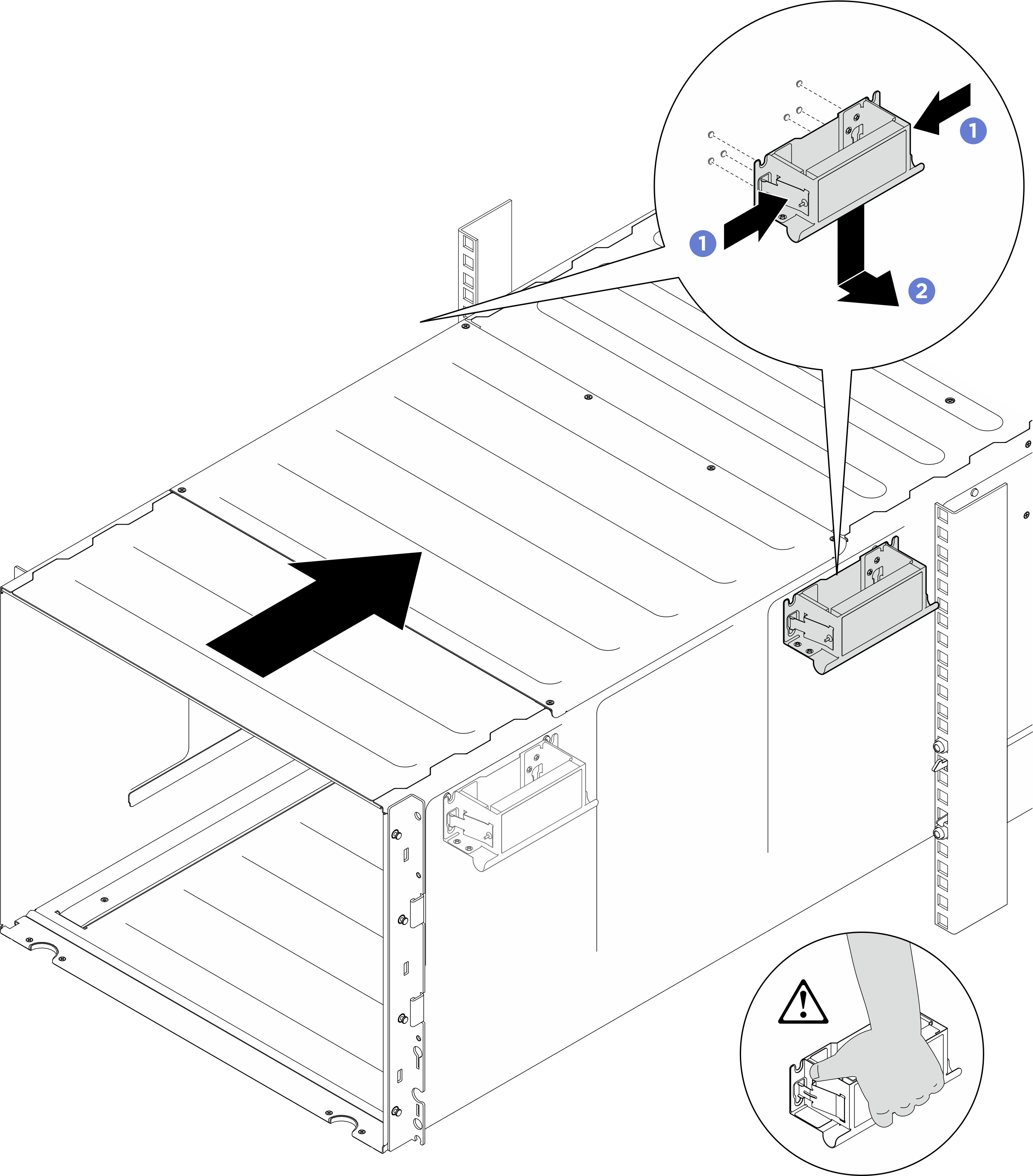

- เลื่อนตัวเครื่องเข้าไปในแร็คจนกระทั่งที่จับด้านหน้าอยู่ใกล้รางของแร็คด้านหน้า จากนั้น ถอดที่จับด้านหน้าทั้งสองข้างออกรูปที่ 4. การถอดที่จับด้านหน้า

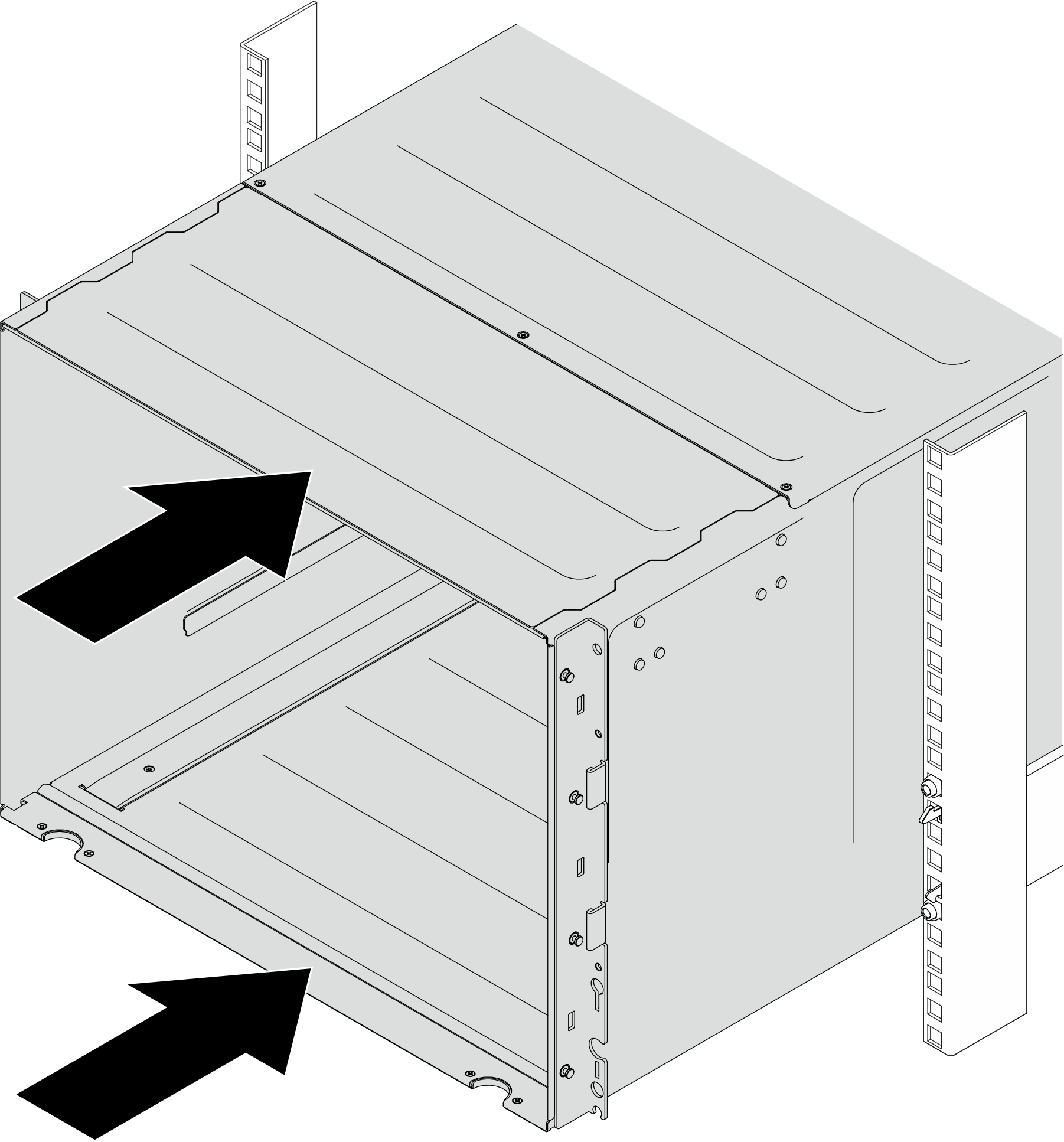

- เลื่อนตัวเครื่องเข้าไปในแร็คจนสุดรูปที่ 5. การเลื่อนตัวเครื่อง

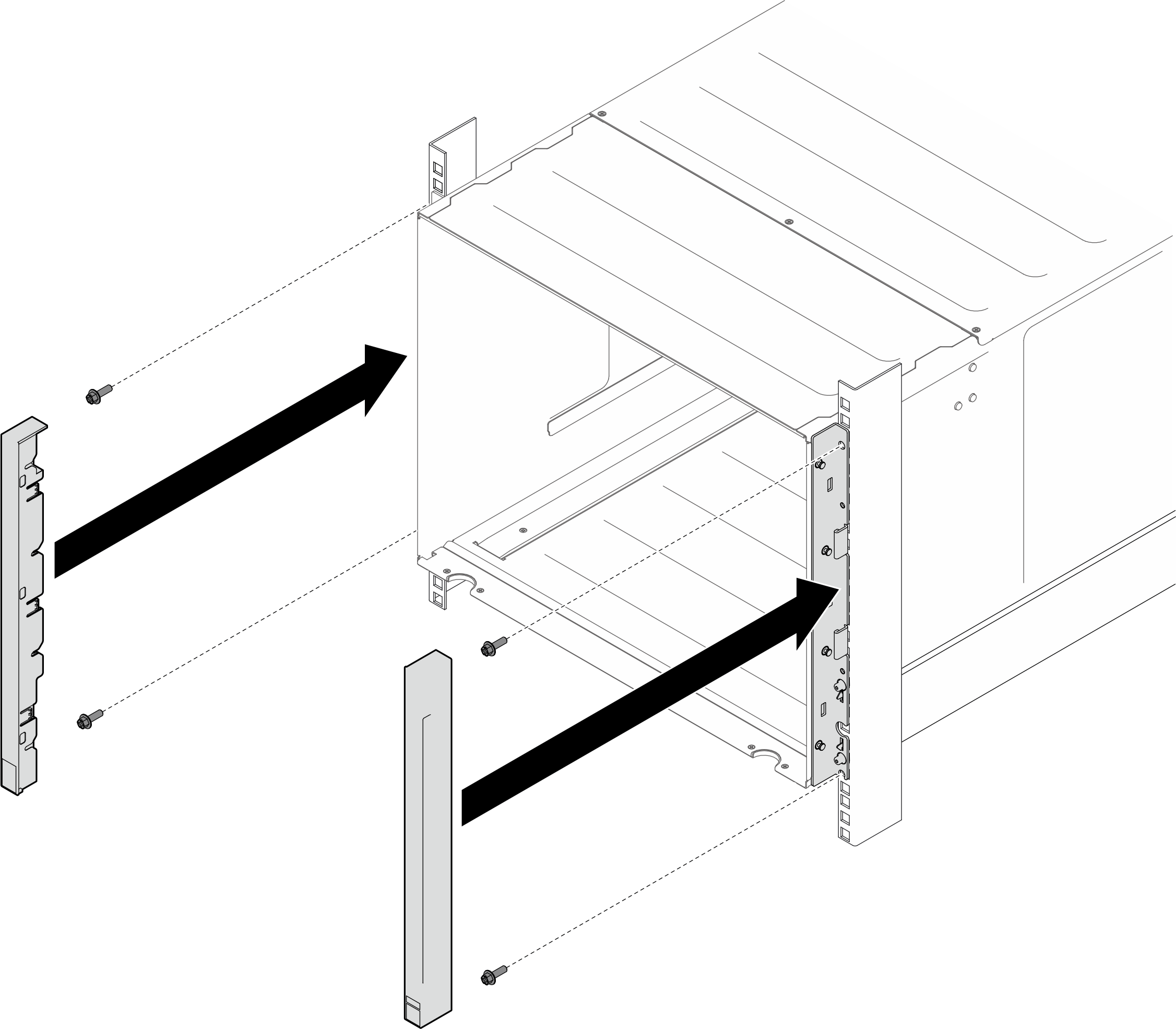

- ยึดตัวเครื่องเข้ากับแร็คด้วยสกรูสี่ตัว แล้วติดตั้งฝาครอบ EIA กลับเข้าที่รูปที่ 6. การติดตั้งฝาครอบ EIA

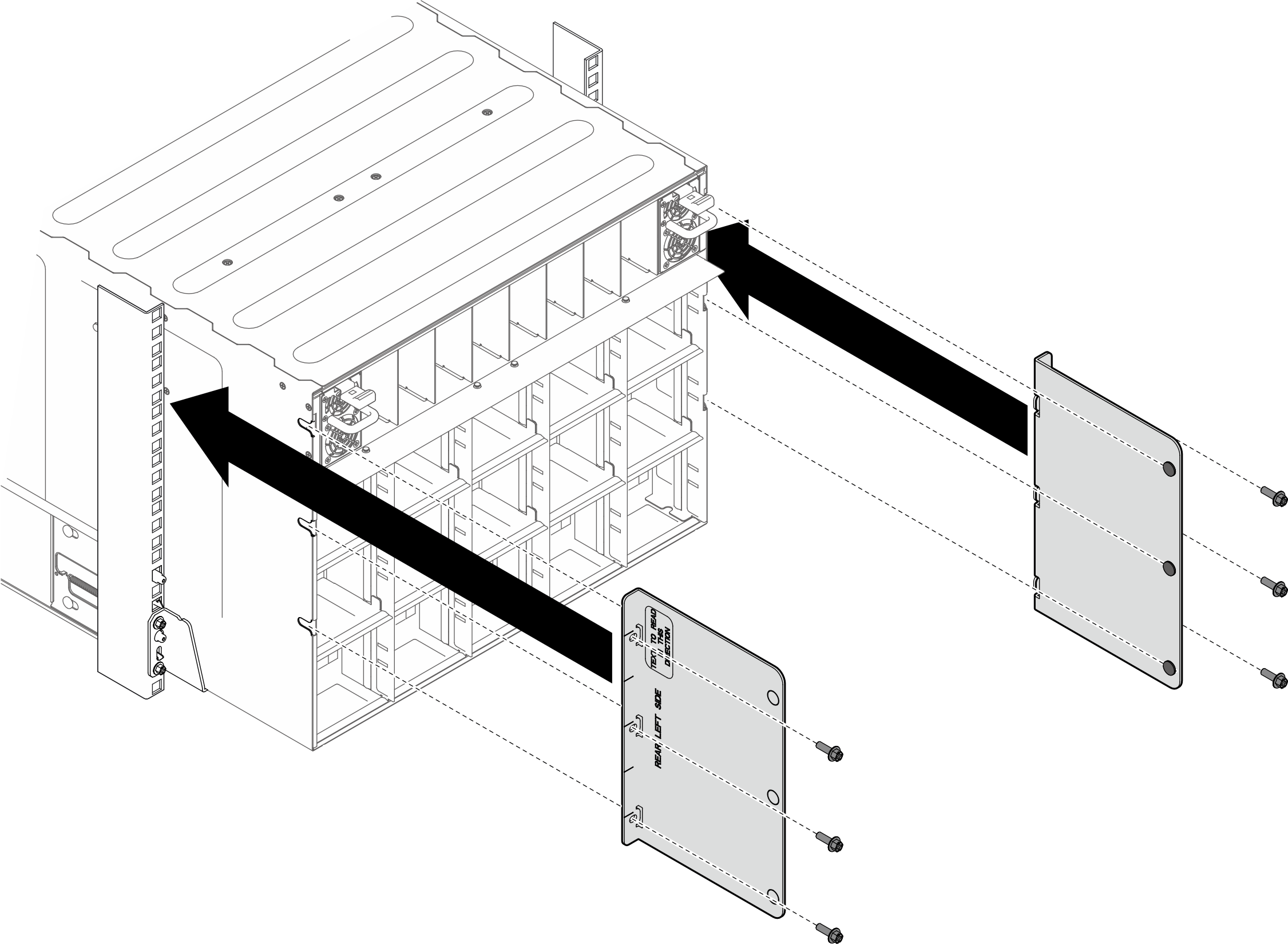

- ยึดโครงยึดรองรับด้านล่างบนด้านหลังของตัวเครื่องให้แน่นโดยใช้สกรูสี่ตัวรูปที่ 7. การติดตั้งโครงยึดรองรับด้านล่าง

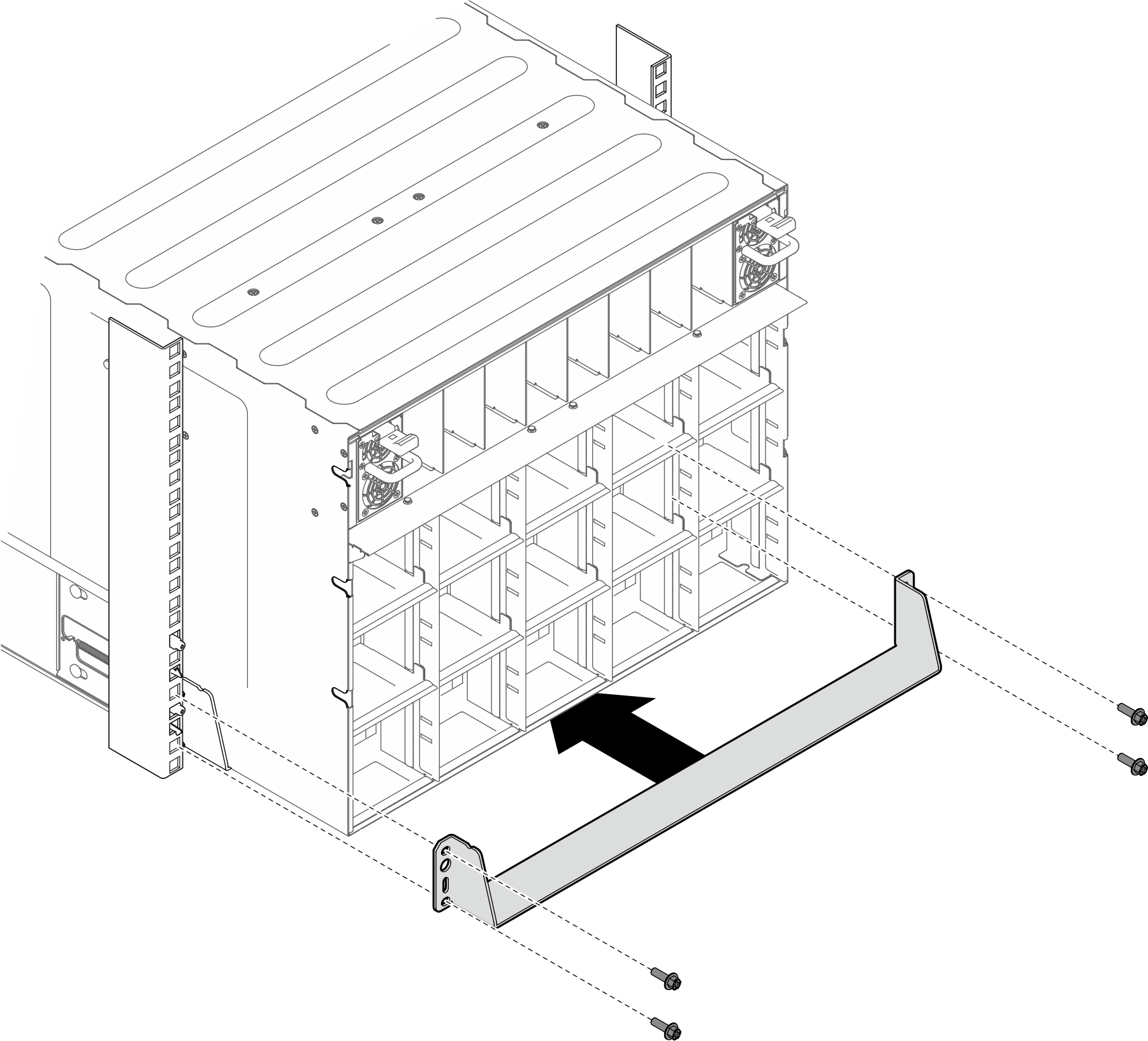

- ยึดโครงยึดรองรับด้านบนสองตัวบนด้านหลังของตัวเครื่องให้แน่นโดยใช้สกรูหกตัวรูปที่ 8. การติดตั้งโครงยึดรองรับส่วนบน
หลังจากดำเนินการเสร็จ
- ติดตั้งพัดลมด้านหลังกลับเข้าที่ โปรดดู ติดตั้งพัดลมแบบ Hot-swap
- ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
- ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
- ติดตั้งส่วนประกอบอื่นๆ ที่จำเป็น
- เชื่อมต่อสายไฟและสายที่คุณถอดออกกลับเข้าที่สำคัญสำหรับเซิร์ฟเวอร์แร็ค AI ใดๆ ที่รองรับ CFF PSU สูงสุดแปดตัวที่ด้านหลังของเซิร์ฟเวอร์และทำงานด้วยความซ้ำซ้อน N+N ฟีดสาย AC ระดับแร็คสองเส้นจะต้องสลับระหว่าง PSU เพื่อให้แน่ใจว่ามีการกระจายพลังงานและความซ้ำซ้อนที่สมดุล
- ฟีดสาย AC ระดับแร็ค A: เชื่อมต่อกับ PSU 1, 3, 5, 7 (PSU เลขคี่)
- ฟีดสาย AC ระดับแร็ค B: เชื่อมต่อกับ PSU 2, 4, 6, 8 (PSU เลขคู่)
- เปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วงใดๆ ดู เปิดเซิร์ฟเวอร์
- ปรับปรุงการกำหนดค่าเซิร์ฟเวอร์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
