Remover a placa de controle do ventilador frontal

Siga as instruções nesta seção para remover a placa de controle do ventilador frontal. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
         Importante

         Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
         Figura 1. Puxando o suporte do sistema para a posição de parada


   2. Remover os ventiladores frontais. Consulte Remover um ventilador hot-swap.
   3. Remova o duto de ar. Consulte Remover o duto de ar.
2. Desconecte o cabo da placa de controle do ventilador frontal.
3. Solte os dois parafusos e levante a placa de controle do ventilador frontal para fora do suporte do sistema.

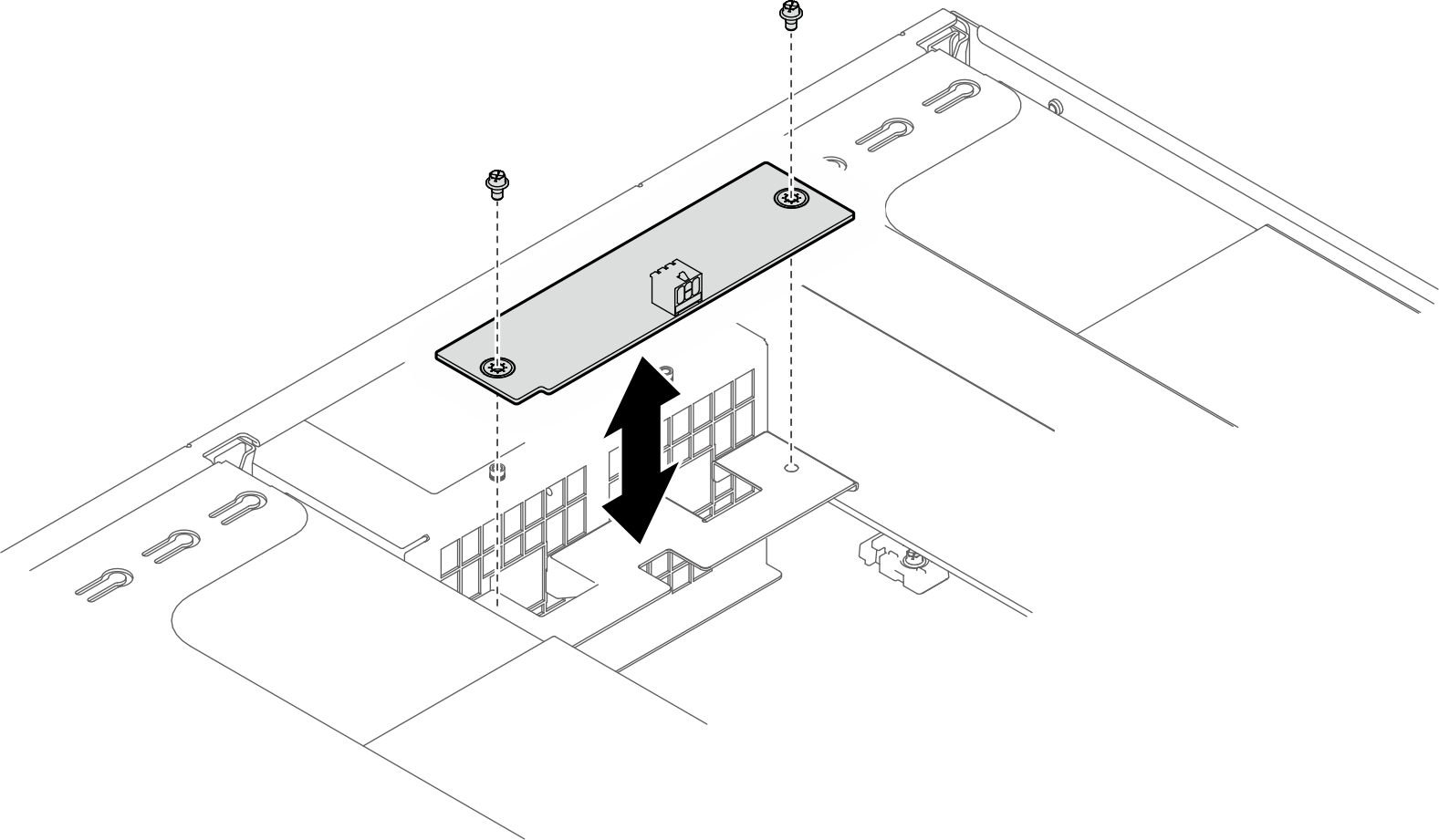

   Figura 2. Remoção da placa de controle do ventilador frontal
