Rimozione della scheda di controllo della ventola anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda di controllo della ventola anteriore. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
         Importante

         Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
         Figura 1. Tirare lo shuttle di sistema in posizione di arresto


   2. Rimuovere le ventole anteriori. Vedere Rimozione di una ventola hot-swap.
   3. Rimuovere il condotto dell'aria. Vedere Rimozione del condotto dell'aria.
2. Scollegare il cavo dalla scheda di controllo della ventola anteriore.
3. Svitare le due viti e sollevare la scheda di controllo della ventola anteriore per estrarla dallo shuttle di sistema.

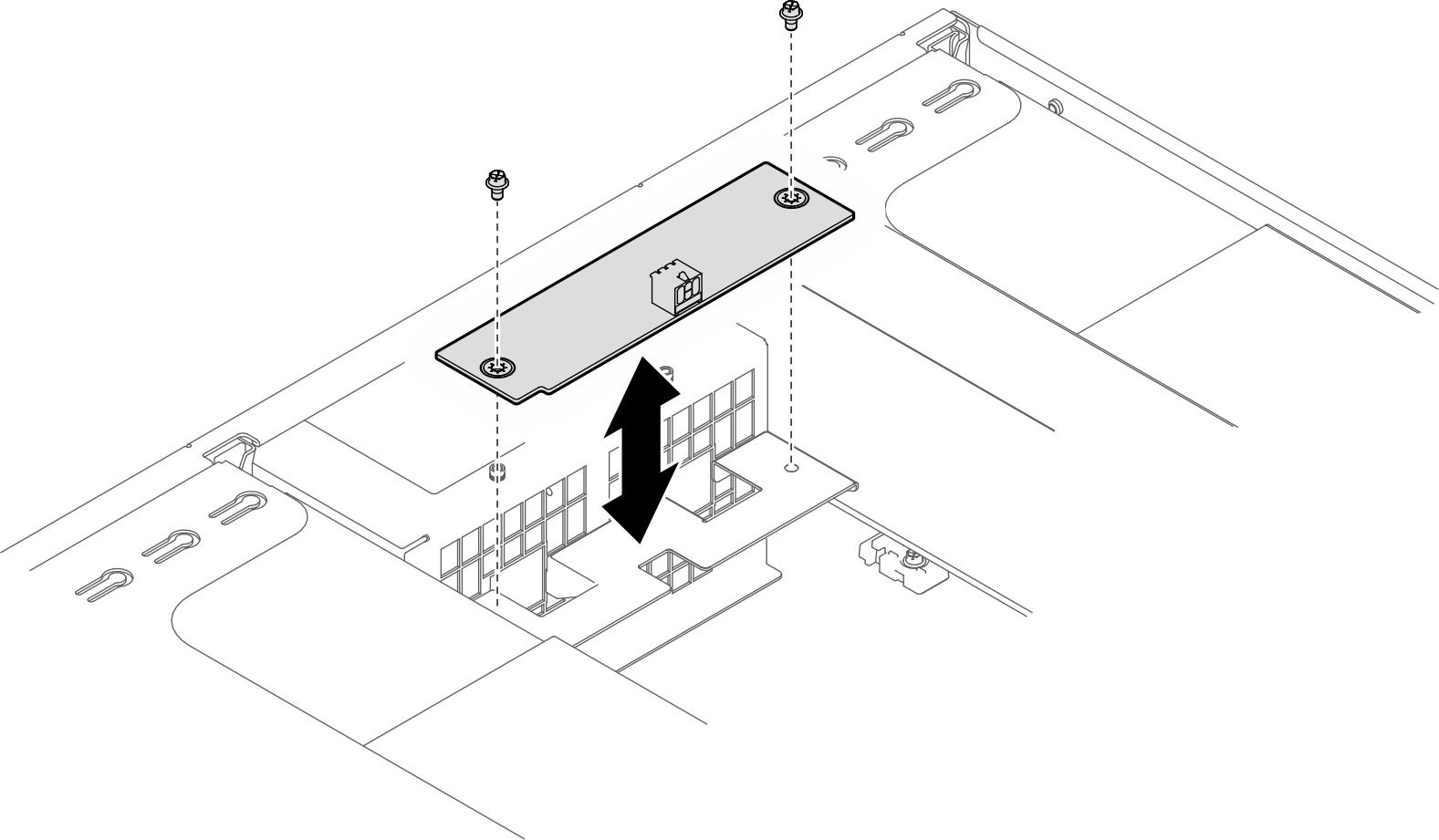

   Figura 2. Rimozione della scheda di controllo della ventola anteriore
