Extracción de la placa de control del ventilador frontal

Siga las instrucciones que aparecen en esta sección para quitar la placa de control del ventilador frontal. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
         Importante

         Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
         Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada


   2. Quite los ventiladores frontales. Consulte Extracción de un ventilador de intercambio en caliente.
   3. Quite el conducto de aire. Consulte Extracción del conducto de aire.
2. Desconecte el cable de la placa de control del ventilador frontal.
3. Suelte los dos tornillos y levante la placa de control del ventilador frontal para quitarla de la lanzadera del sistema.

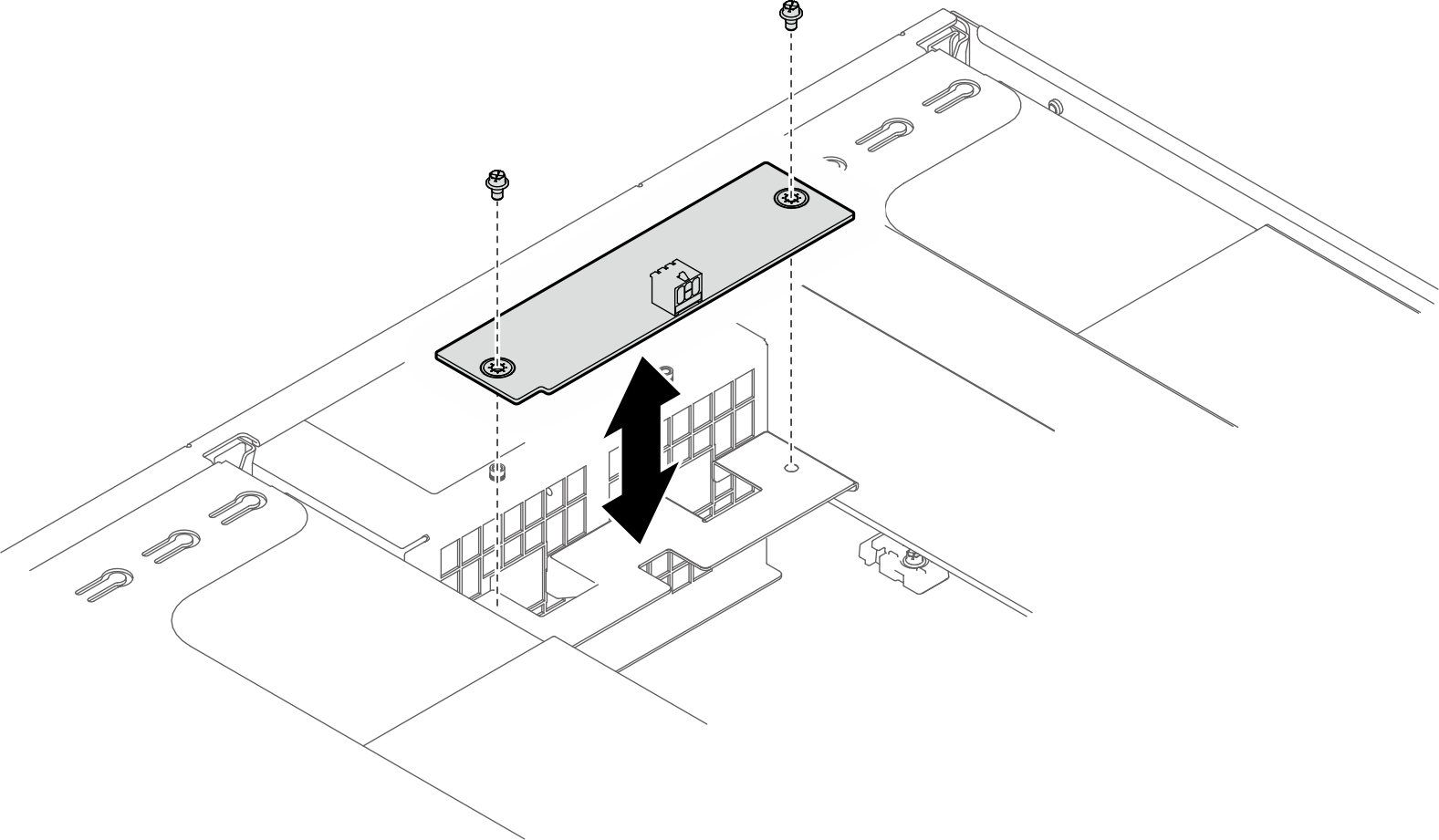

   Figura 2. Extracción de la placa de control del ventilador frontal
