前面ファン制御ボードの取り外し

前面ファン制御ボードの取り外しを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. このタスクの準備をします。
   1. システム・シャトルを停止位置まで引きます。
      1. 青色の 2 つのリリース・ラッチを押します。
      2. シャトルに対して垂直になるまで 2 つのリリース・レバーを回転させます。
      3. シャトルが止まるまで前方に引きます。
         重要

         損傷を避けるため、2 つのリリース・レバーを後方に押し、システム・シャトルを停止位置まで伸ばした後、それらが所定の位置にロックされていることを確認します。
         図 1. システム・シャトルを停止位置まで引く


   2. 前面ファンを取り外します。ホット・スワップ・ファンの取り外しを参照してください。
   3. エアー・ダクトを取り外します。エアー・ダクトの取り外しを参照してください。
2. 前面ファン制御ボードからケーブルを外します。

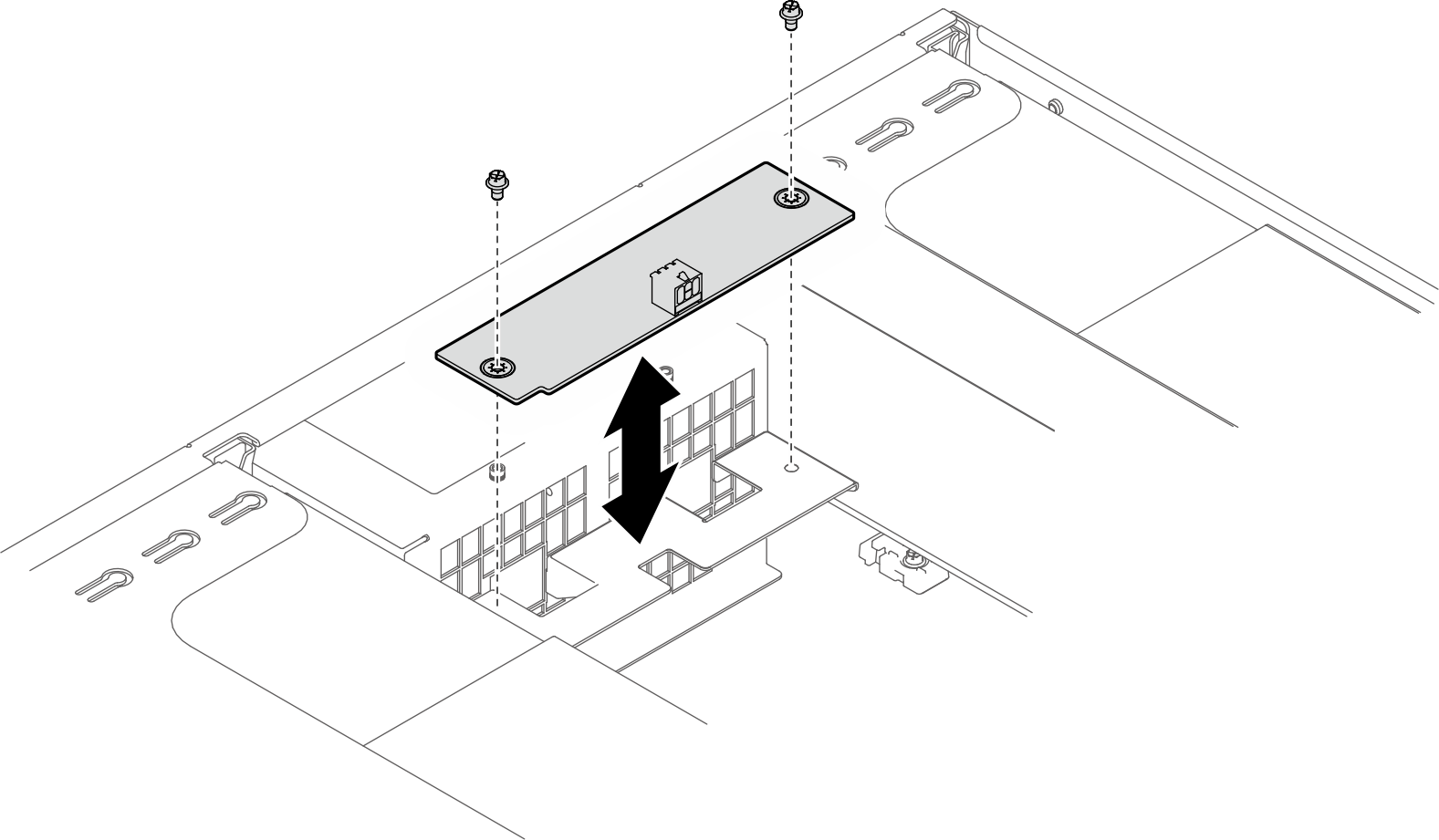

3. 2 本のねじを緩め、前面ファン制御ボードを持ち上げてシステム・シャトルから取り出します。
   図 2. 前面ファン制御ボードの取り外し
