앞면 팬 컨트롤 보드 제거

이 섹션의 지침에 따라 앞면 팬 컨트롤 보드를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 시스템 셔틀을 정지 위치로 당기십시오.
      1. 파란색 해제 래치 2개를 누릅니다.
      2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
      3. 셔틀이 멈출 때까지 앞으로 당깁니다.
         중요사항

         손상을 방지하려면 시스템 셔틀을 정지 위치로 확장한 후 해제 레버 2개를 뒤로 밀어 제자리에 고정되도록 하십시오.
         그림 1. 시스템 셔틀을 정지 위치로 당기기


   2. 앞면 팬을 제거하십시오. 핫 스왑 팬 제거의 내용을 참조하십시오.
   3. 통풍관을 제거합니다. 통풍관 제거의 내용을 참조하십시오.
2. 앞면 팬 컨트롤 보드에서 케이블을 분리합니다.
3. 나사 2개를 풀고 앞면 팬 컨트롤 보드를 시스템 셔틀에서 들어 올리십시오.

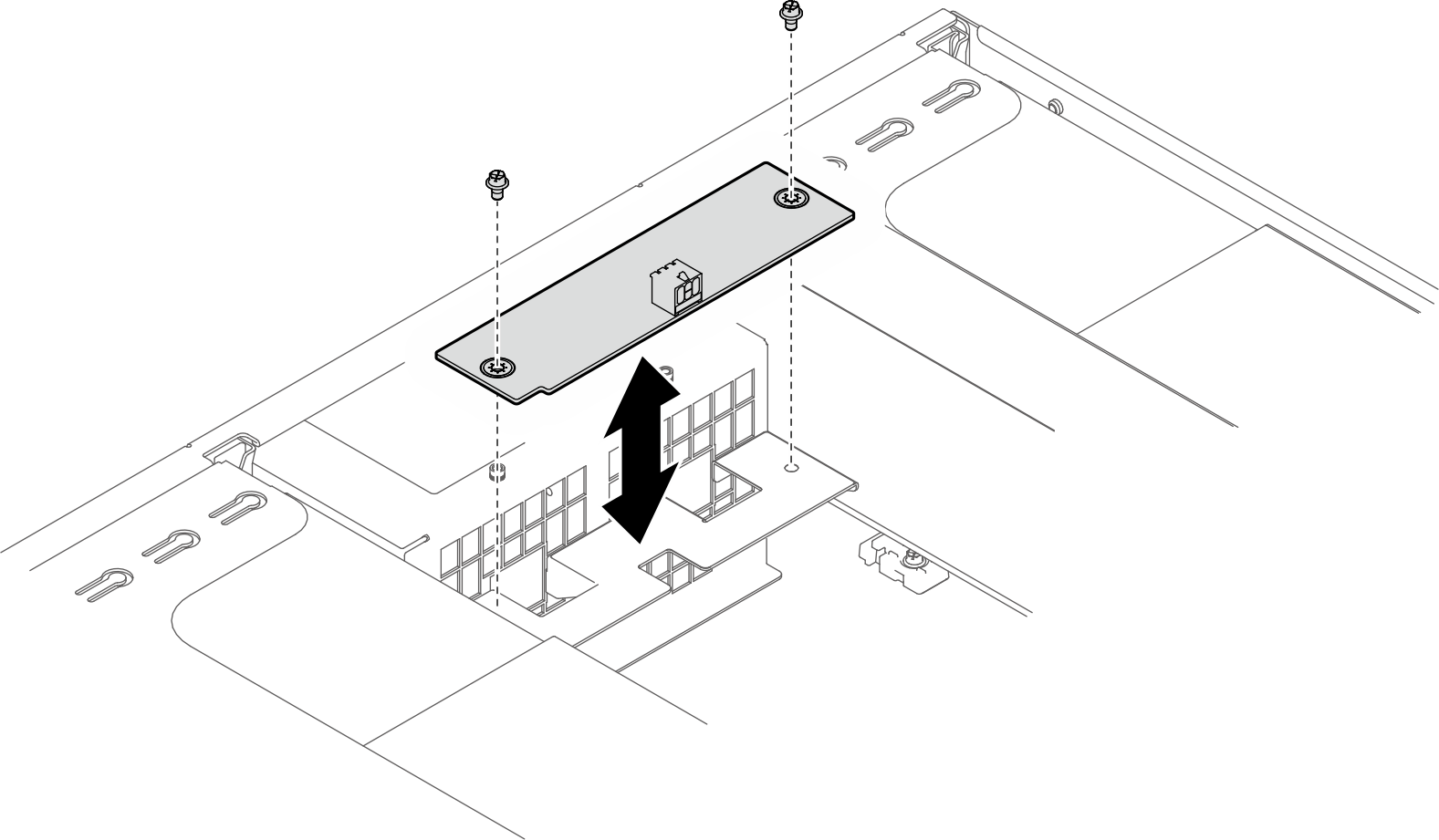

   그림 2. 앞면 팬 컨트롤 보드 제거
