背面ファン制御ボードの取り付け

背面ファン制御ボードを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

  1. 必要に応じて、背面ファン制御ボードをブラケットと位置合わせし、その後、5 本のねじを締めて背面ファン制御ボードを固定します。

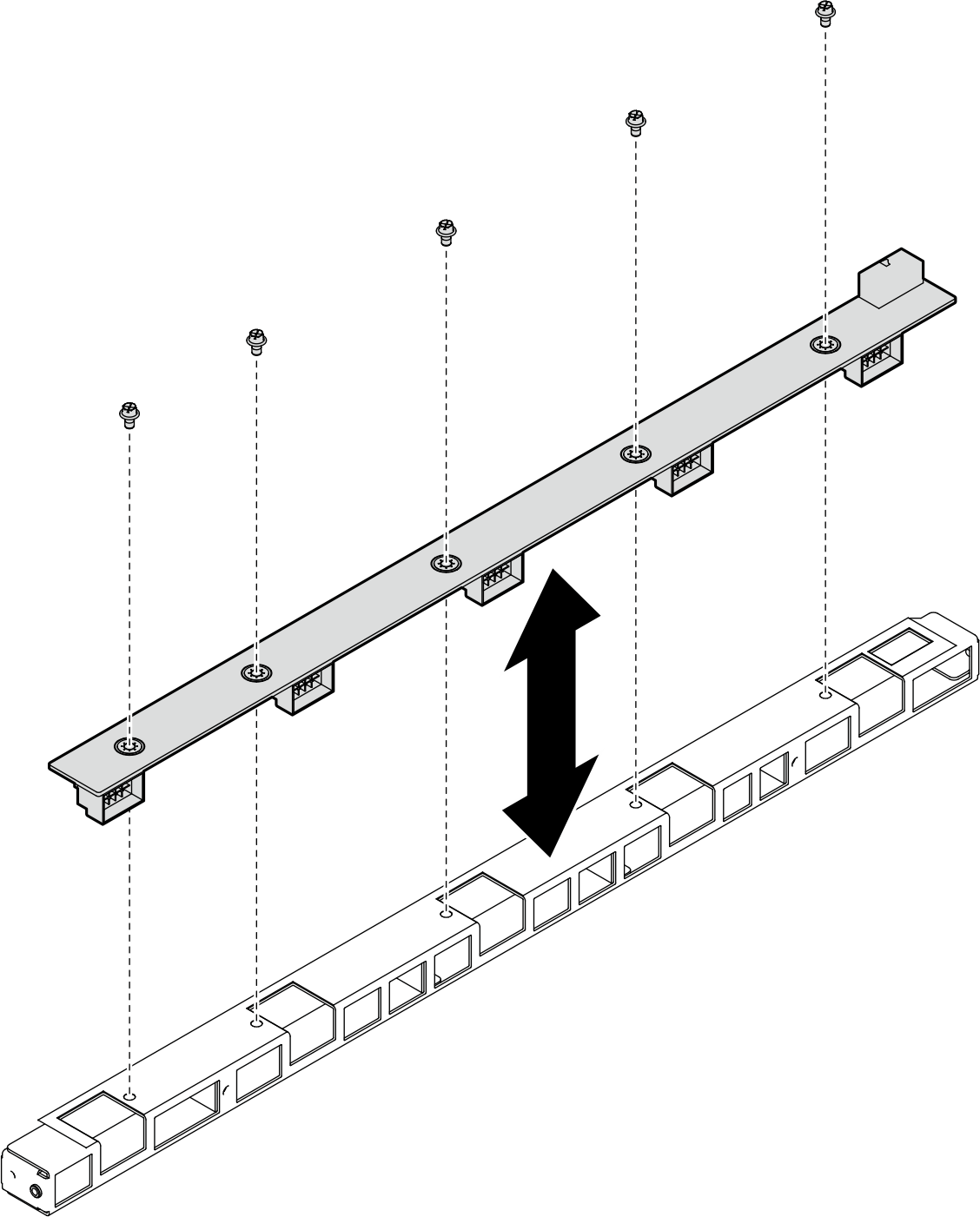

    図 1. 背面ファン制御ボードの取り付け
    Rear fan control board installation
  2. 背面ファン制御ボード・アセンブリーを取り付けます。
    1. 背面ファン制御ボード・アセンブリーを図のように正しい向きで持ち、システム・シャトルにスライドさせます。
    2. システム・シャトルの両側にある A とマークされた 2 つのねじ穴の位置を確認し、2 本のねじを締めて背面ファン制御ボード・アセンブリーを固定します。

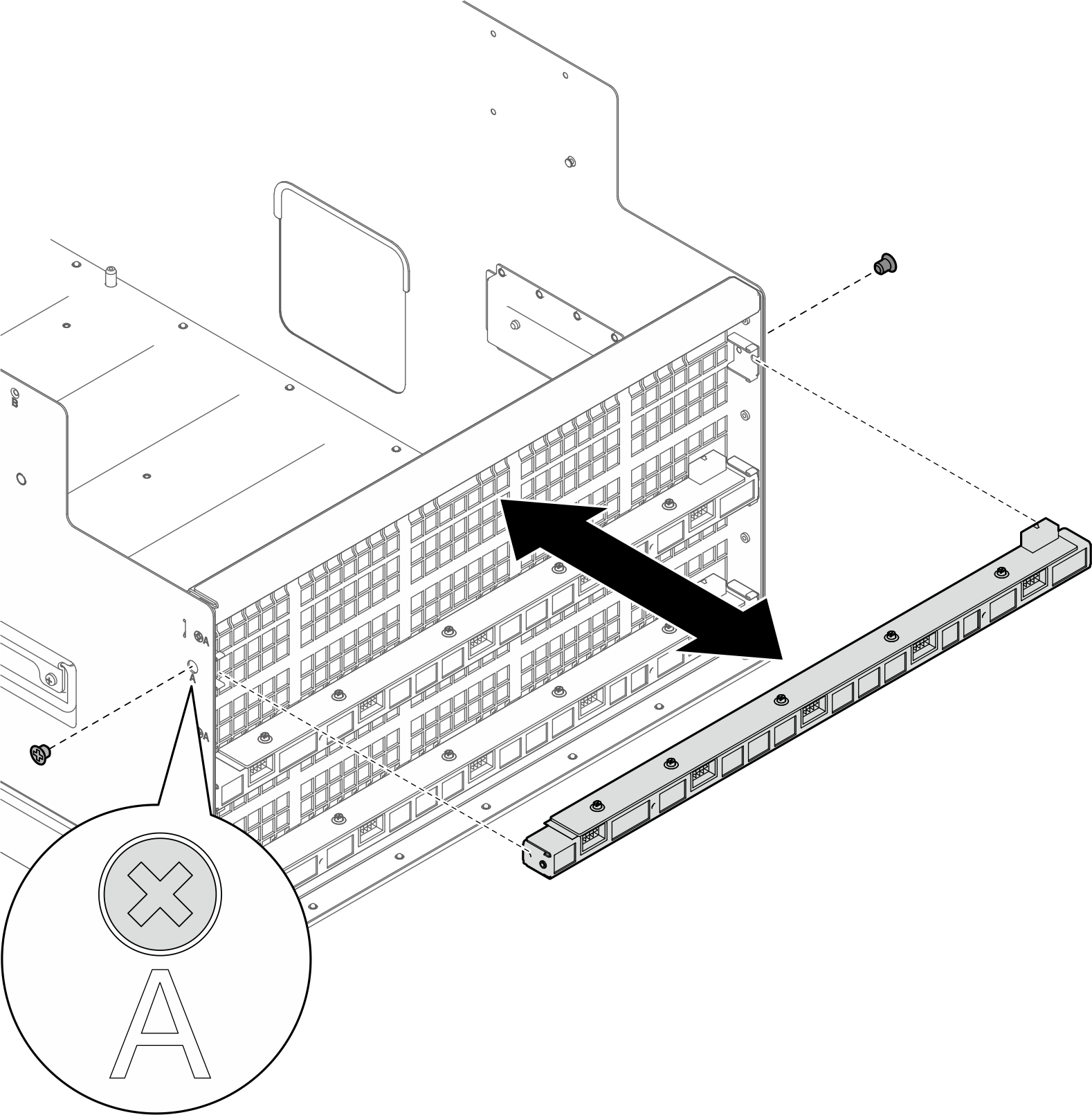

    図 2. 背面ファン制御ボード・アセンブリーの取り付け
    Rear fan control board assembly installation
  3. 必要に応じて、ケーブルの両端にラベルを貼り付けます。
    1. ラベルの空白部分をケーブルの一方の端に取り付けます。
    2. ケーブルにラベルを巻き、空白部分に貼り付けます。
    3. 繰り返して、もう一方のラベルをケーブルの反対側の端に貼り付けます。
    図 3. ラベルの貼り付け
    Label application
    注
    ケーブルに対応するラベルを識別するには、以下の表を参照してください。
    始点終点ラベル
    背面上部ファン制御ボード: 電源コネクター分電盤: 背面上部ファン制御ボード電源コネクター (RADIATOR FAN)
    • Radiator Fan
    • (PWR)
    • R-TOP Fan PWR
    分電盤: 背面上部ファン制御ボード信号コネクター (F-FAN PWR) (緑色のケーブル)
    • F-Fan PWR
    • (SIG)
    • R-TOP Fan PWR
    背面中央ファン制御ボード: 電源コネクター分電盤: 背面中央ファン制御ボード電源コネクター (R-FAN PWR2)
    • R-Fan PWR2
    • R-MID Fan PWR
    背面下部ファン制御ボード: 電源コネクター分電盤: 背面下部ファン制御ボード電源コネクター (R-FAN PWR1)
    • R-Fan PWR1
    • R-BOT Fan PWR
  4. 背面ファン制御ボードにケーブルを接続します。ファン制御ボードのケーブル配線を参照してください。

完了したら

  1. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  2. 部品交換を完了します。部品交換の完了を参照してください。
