ติดตั้งแผงควบคุมพัดลมด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงควบคุมพัดลมด้านหลัง ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

ขั้นตอน

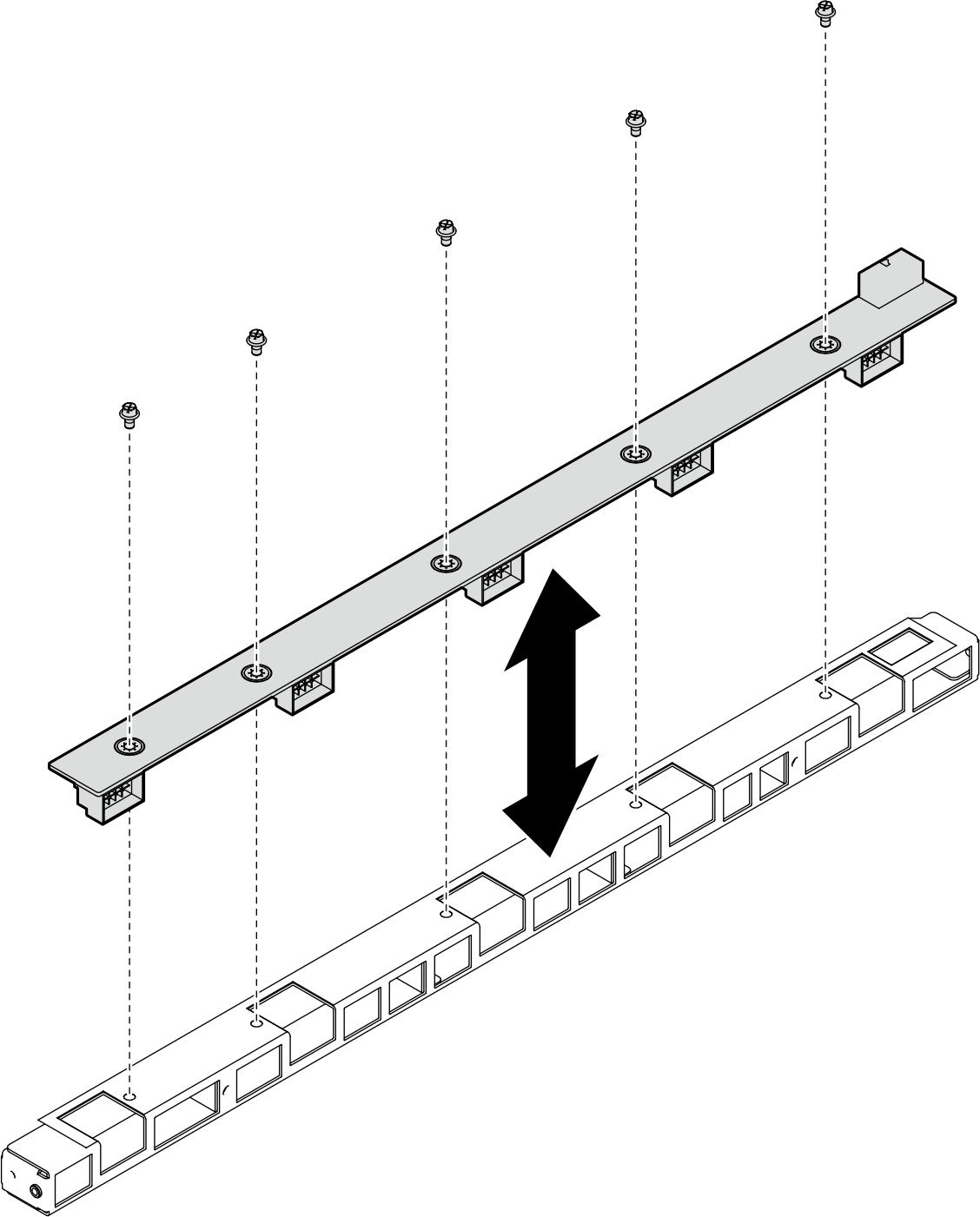

  1. หากจำเป็น ให้จัดตำแหน่งแผงควบคุมพัดลมด้านหลังให้ตรงกับโครงยึด และวางลงบนโครงยึด จากนั้น ขันสกรูห้าตัวเพื่อยึดแผงควบคุมพัดลมด้านหลัง
    รูปที่ 1. การติดตั้งแผงควบคุมพัดลมด้านหลัง
    Rear fan control board installation
  2. ติดตั้งส่วนประกอบแผงควบคุมพัดลมด้านหลัง

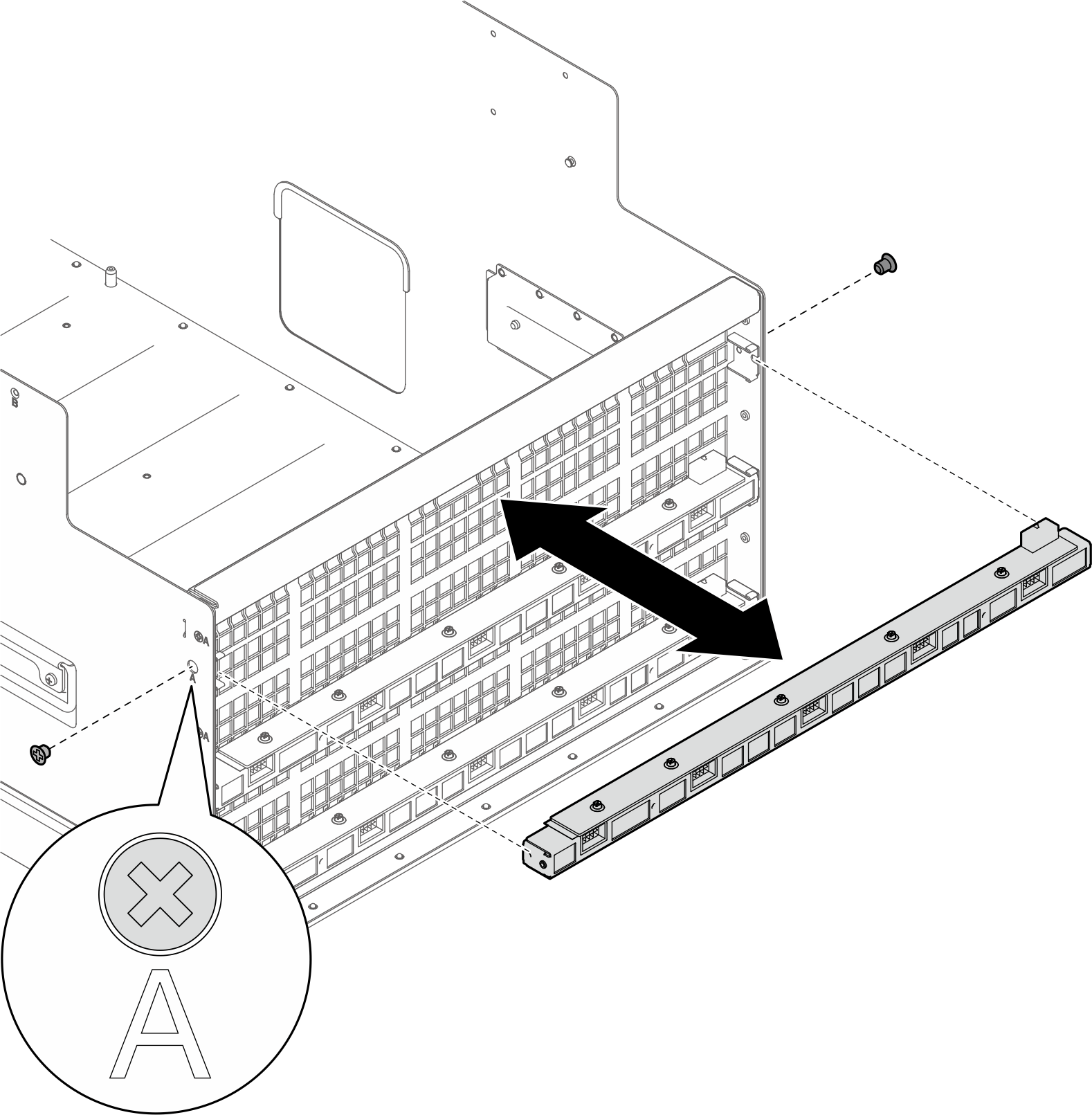

    1. จับส่วนประกอบแผงควบคุมพัดลมด้านหลังในทิศทางที่ถูกต้องตามภาพ และเลื่อนเข้าไปในชัตเทิลระบบ
    2. ค้นหารูสกรูสองรูที่ทำเครื่องหมาย A ที่อยู่ทั้งสองด้านของชัตเทิลระบบ จากนั้นขันสกรูสองตัวเพื่อยึดส่วนประกอบแผงควบคุมพัดลมด้านหลัง
    รูปที่ 2. การติดตั้งส่วนประกอบแผงควบคุมพัดลมด้านหลัง
    Rear fan control board assembly installation
  3. หากจำเป็น ให้ติดป้ายที่ปลายทั้งสองด้านของสาย
    1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
    2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
    3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
    รูปที่ 3. การติดป้ายกำกับ
    Label application
    หมายเหตุ
    ดูตารางด้านล่างเพื่อระบุเครื่องหมายที่สอดคล้องกับสาย
    จากไปยังป้าย
    แผงควบคุมพัดลมด้านหลังส่วนบน: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนบน (RADIATOR FAN)
    • Radiator Fan
    • (PWR)
    • R-TOP Fan PWR
    แผงจ่ายไฟ: ขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหลังส่วนบน (F-FAN PWR) (สายสีเขียว)
    • F-Fan PWR
    • (SIG)
    • R-TOP Fan PWR
    แผงควบคุมพัดลมด้านหลังส่วนกลาง: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนกลาง (R-FAN PWR2)
    • R-Fan PWR2
    • R-MID Fan PWR
    แผงควบคุมพัดลมด้านหลังส่วนล่าง: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนล่าง (R-FAN PWR1)
    • R-Fan PWR1
    • R-BOT Fan PWR
  4. ต่อสายเข้ากับแผงควบคุมพัดลมด้านหลัง ดูการเดินสายแผงควบคุมพัดลม

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
