Instalar a placa de controle do ventilador traseiro

Siga as instruções nesta seção para instalar a placa de controle do ventilador traseiro. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

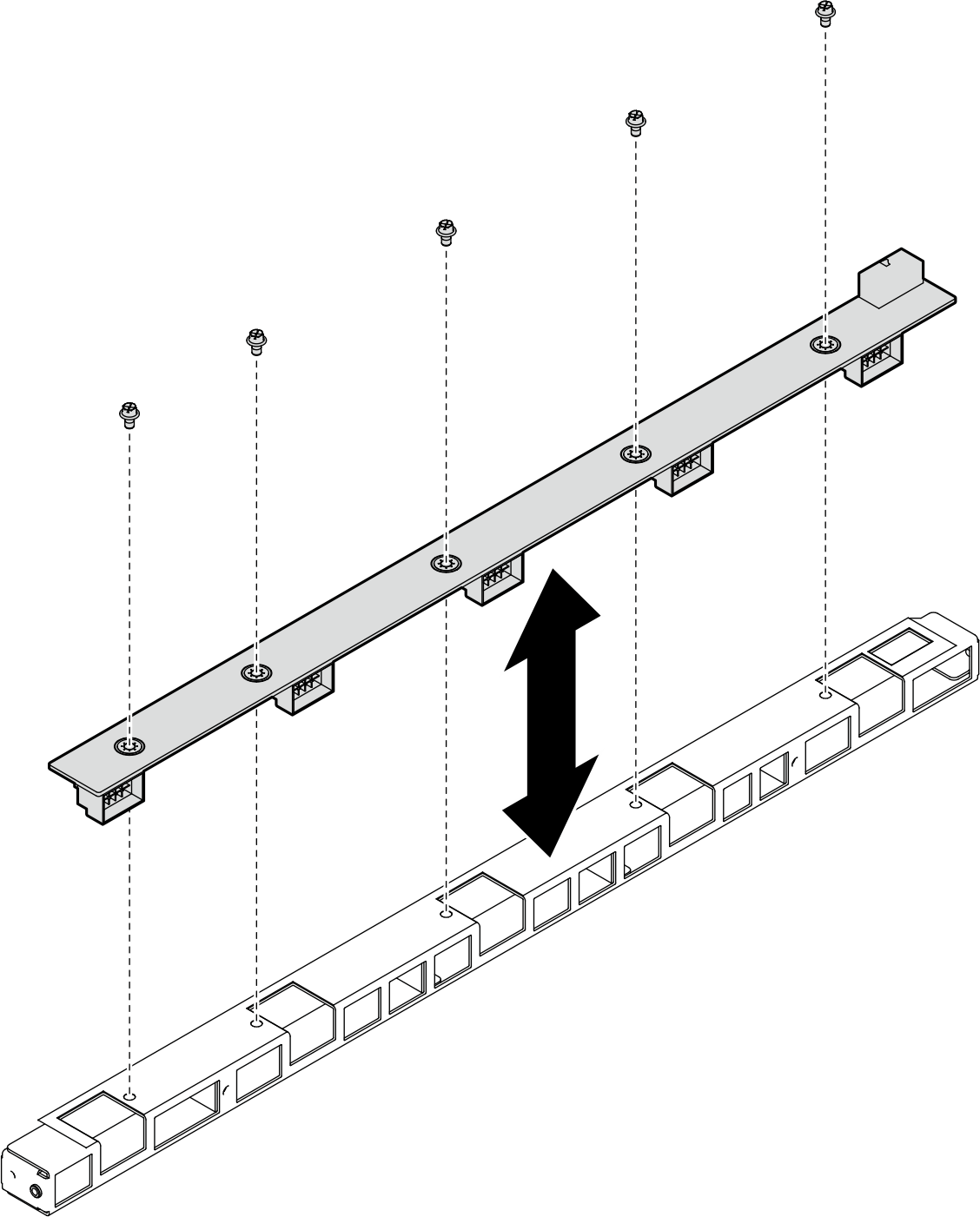

  1. Se necessário, alinhe a placa de controle do ventilador traseiro com o suporte e coloque-a no suporte; em seguida, aperte os cinco parafusos para fixar a placa de controle do ventilador traseiro.
    Figura 1. Instalação da placa de controle do ventilador traseiro
    Rear fan control board installation
  2. Instale o conjunto de placa de controle do ventilador traseiro.
    1. Segure o conjunto de placa de controle do ventilador traseiro na orientação correta, conforme ilustrado, e deslize-o para dentro do suporte do sistema.
    2. Localize os dois orifícios de parafuso marcados com o A nos dois lados do suporte do sistema; em seguida, aperte os dois parafusos para fixar o conjunto de placa de controle do ventilador traseiro.
    Figura 2. Instalação do conjunto placa de controle do ventilador traseiro
    Rear fan control board assembly installation
  3. Se necessário, coloque as etiquetas nas duas extremidades do cabo.
    1. Coloque a parte branca da etiqueta em uma extremidade do cabo.
    2. Passe a etiqueta ao redor do cabo e cole na parte branca.
    3. Repita para prender a outra etiqueta na extremidade oposta do cabo.
    Figura 3. Aplicação de etiqueta
    Label application
    Nota
    Consulte a tabela abaixo para identificar os rótulos correspondentes para o cabo.
    NoParaEtiqueta
    Placa de controle do ventilador superior traseiro: Conector de energiaPlaca de distribuição de energia: conector de energia da placa de controle do ventilador superior traseiro (RADIATOR FAN)
    • Radiator Fan
    • (PWR)
    • R-TOP Fan PWR
    Placa de distribuição de energia: Conector de sinal da placa de controle do ventilador superior traseiro (F-FAN PWR) (cabo verde)
    • F-Fan PWR
    • (SIG)
    • R-TOP Fan PWR
    Placa de controle do ventilador intermediário traseiro: Conector de energiaPlaca de distribuição de energia: Conector de energia da placa de controle do ventilador intermediário frontal (R-FAN PWR2)
    • R-Fan PWR2
    • R-MID Fan PWR
    Placa de controle do ventilador inferior traseiro: Conector de energiaPlaca de distribuição de energia: Conector de energia da placa de controle do ventilador inferior traseiro (R-FAN PWR1)
    • R-Fan PWR1
    • R-BOT Fan PWR
  4. Conecte o cabo à placa de controle do ventilador traseiro. Consulte Roteamento de cabos da placa de controle do ventilador.

Depois de concluir

  1. Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
