Hintere Lüfterplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Lüfterplatine zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Falls erforderlich, richten Sie die hintere Lüfterplatine an der Halterung aus und setzen Sie sie auf die Halterung. Ziehen Sie dann die fünf Schrauben an, um die hintere Lüfterplatine zu befestigen.

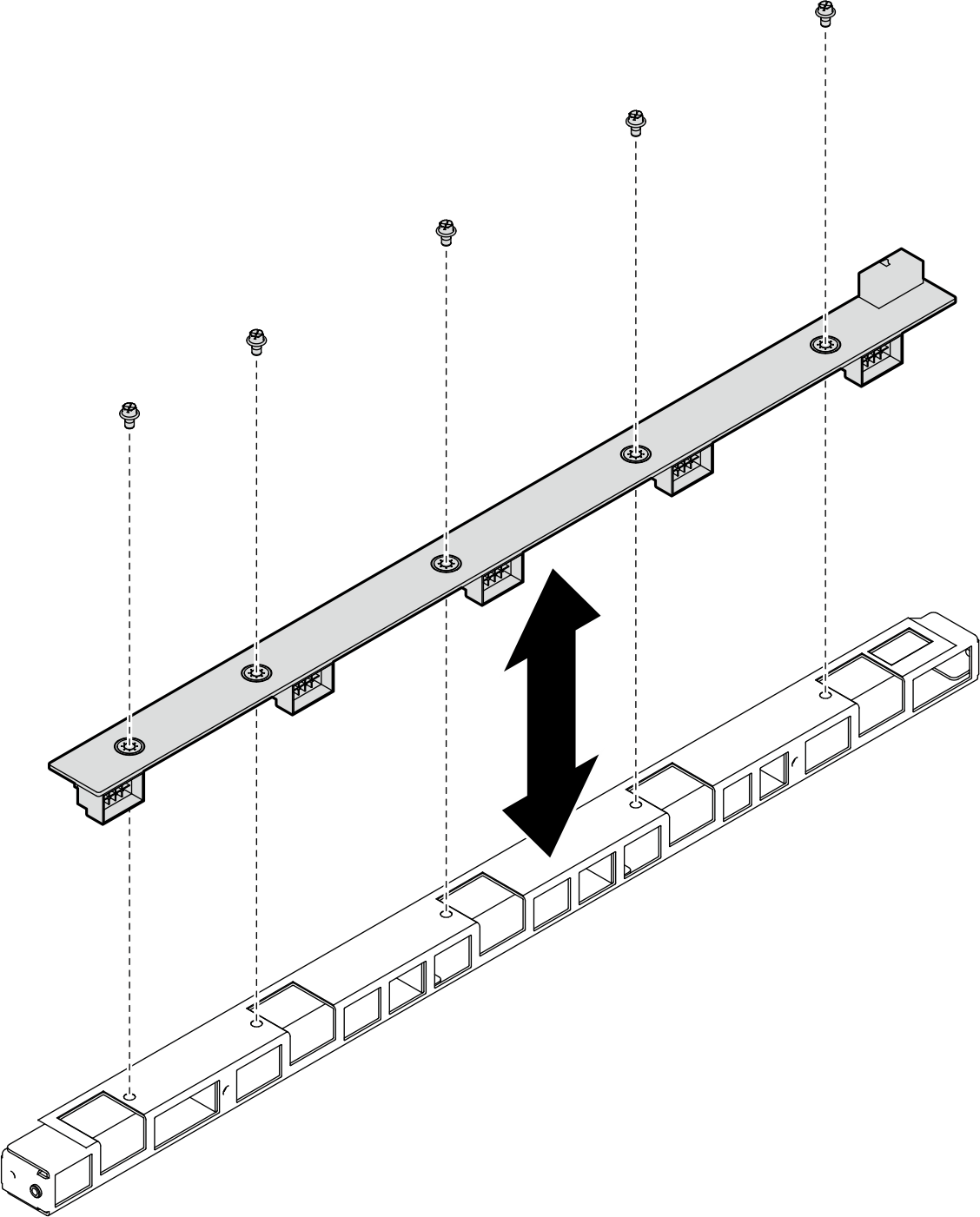

    Abbildung 1. Installation der hinteren Lüfterplatine
    Rear fan control board installation
  2. Installieren Sie die hintere Lüfterplatinenbaugruppe.
    1. Halten Sie die hintere Lüfterplatinenbaugruppe wie abgebildet in der richtigen Ausrichtung und schieben Sie sie in das System-Shuttle.
    2. Suchen Sie die zwei mit A gekennzeichneten Schraubenlöcher auf beiden Seiten des System-Shuttles. Ziehen Sie dann die beiden Schrauben fest, um die Steuerplatinenbaugruppe für den hinteren Lüfter zu befestigen.

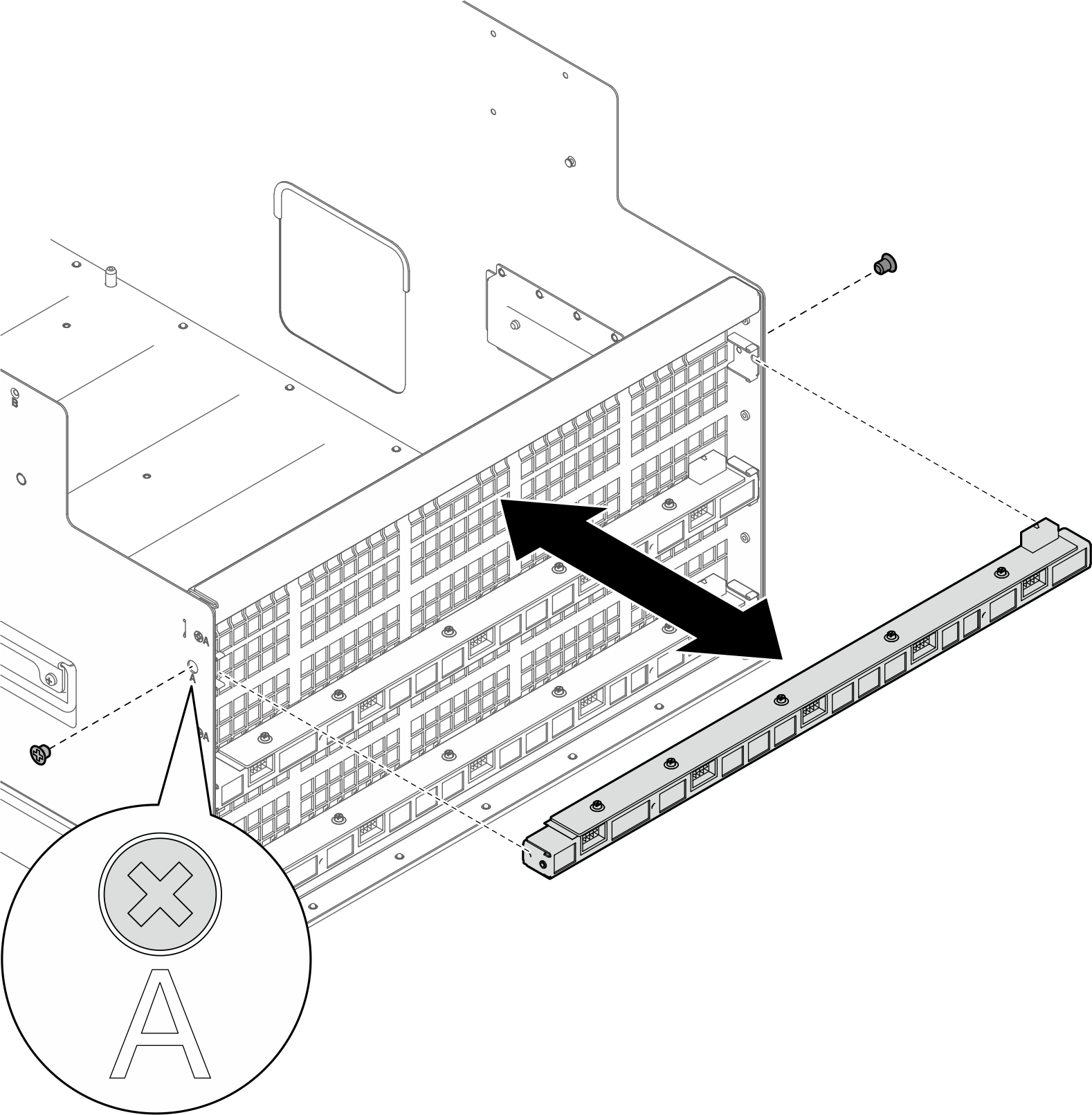

    Abbildung 2. Installation der hinteren Lüfterplatinenbaugruppe
    Rear fan control board assembly installation
  3. Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
    1. Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
    2. Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
    3. Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.
    Abbildung 3. Anbringen des Etiketts
    Label application
    Anmerkung
    Die entsprechenden Etiketten für die Kabel finden Sie in der Tabelle unten.
    VomZuEtikett
    Hintere obere Lüfterplatine: NetzteilanschlussStromversorgungsplatine: Netzteilanschluss der hinteren oberen Lüfterplatine (RADIATOR FAN)
    • Radiator Fan
    • (PWR)
    • R-TOP Fan PWR
    Stromversorgungsplatine: Signalanschluss an der hinteren oberen Lüfterplatine (F-FAN PWR) (grünes Kabel)
    • F-Fan PWR
    • (SIG)
    • R-TOP Fan PWR
    Hintere mittlere Lüfterplatine: NetzteilanschlussStromversorgungsplatine: Netzteilanschluss der hinteren mittleren Lüfterplatine (R-FAN PWR2)
    • R-Fan PWR2
    • R-MID Fan PWR
    Hintere untere Lüfterplatine: NetzteilanschlussStromversorgungsplatine: Netzteilanschluss der hinteren unteren Lüfterplatine (R-FAN PWR1)
    • R-Fan PWR1
    • R-BOT Fan PWR
  4. Schließen Sie das Kabel an der hinteren Lüfterplatine an. (siehe Kabelführung für Lüfterplatine).

Nach dieser Aufgabe

  1. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
