Vordere Lüfterplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Lüfterplatine zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Senken Sie die vordere Lüfterplatine in das System-Shuttle ab und ziehen Sie die beiden Schrauben an, um sie zu befestigen.

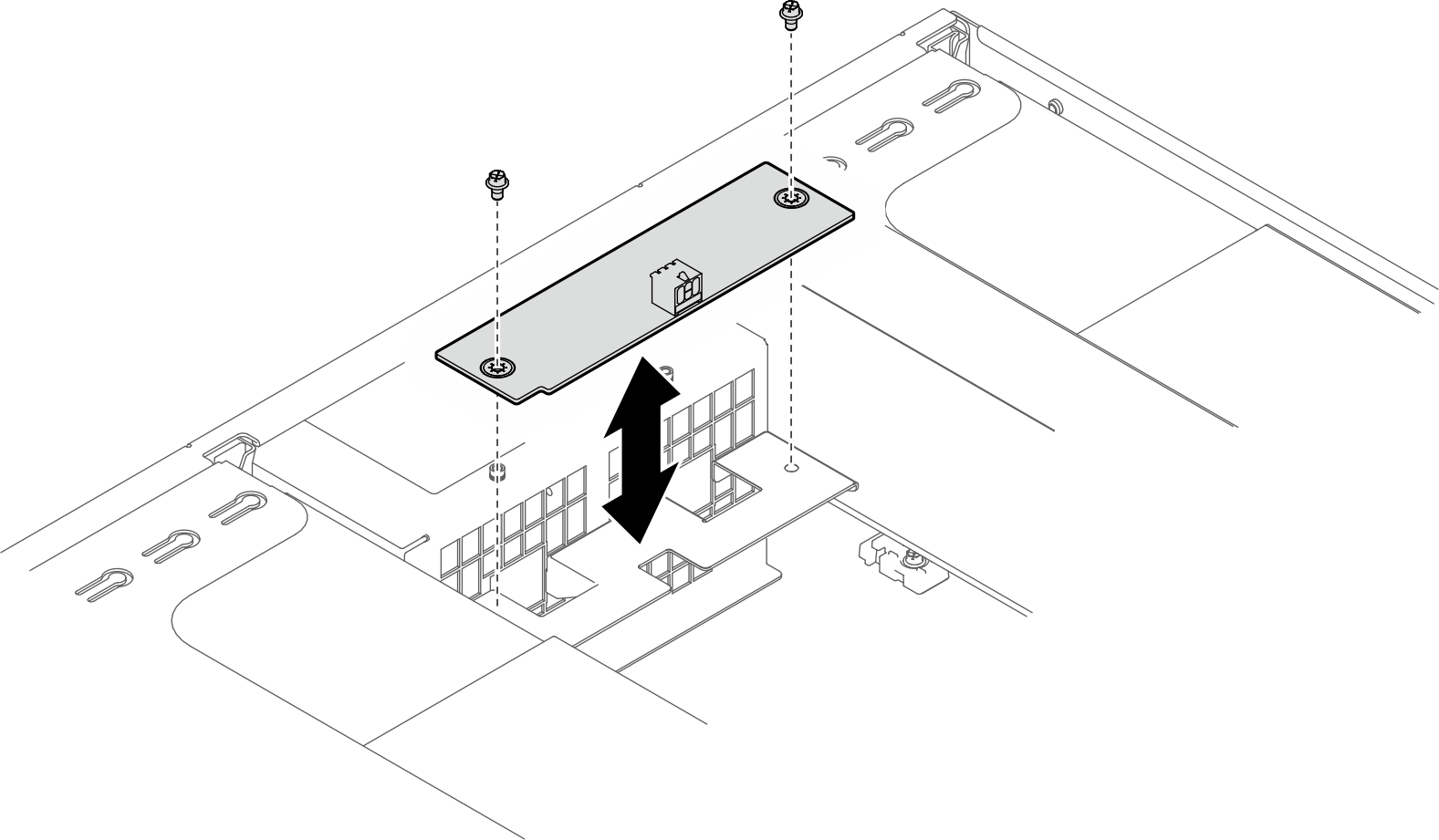

Abbildung 1. Installation der vorderen Lüfterplatine
Schließen Sie das Kabel an die vordere Lüfterplatine an. (siehe Kabelführung für Lüfterplatine).

Nach dieser Aufgabe

Installieren Sie den Luftkanal erneut. Siehe Luftkanal installieren.
Installieren Sie die vorderen Lüfter erneut. Siehe Hot-Swap-Lüfter installieren.
Schieben Sie das System-Shuttle vollständig in das Gehäuse.
1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
2. Schieben Sie das Shuttle in das Gehäuse.
3. Schieben Sie das Shuttle vollständig in das Gehäuse.
4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
Abbildung 2. Installation des System-Shuttles
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
