Luftkanal installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Luftkanal zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Anmerkung
Wenn Sie einen neuen Luftkanal installieren, bringen Sie ggf. das Serviceetikett auf der Oberfläche des neuen Luftkanals an.

Vorgehensweise

  1. Richten Sie den Luftkanal an den Abstandshaltern am vorderen Lüfterrahmen aus. Senken Sie dann den Luftkanal in den FIO/PCI-Rahmen ab.
  2. Ziehen Sie die beiden Schrauben fest, um den Luftkanal zu befestigen.

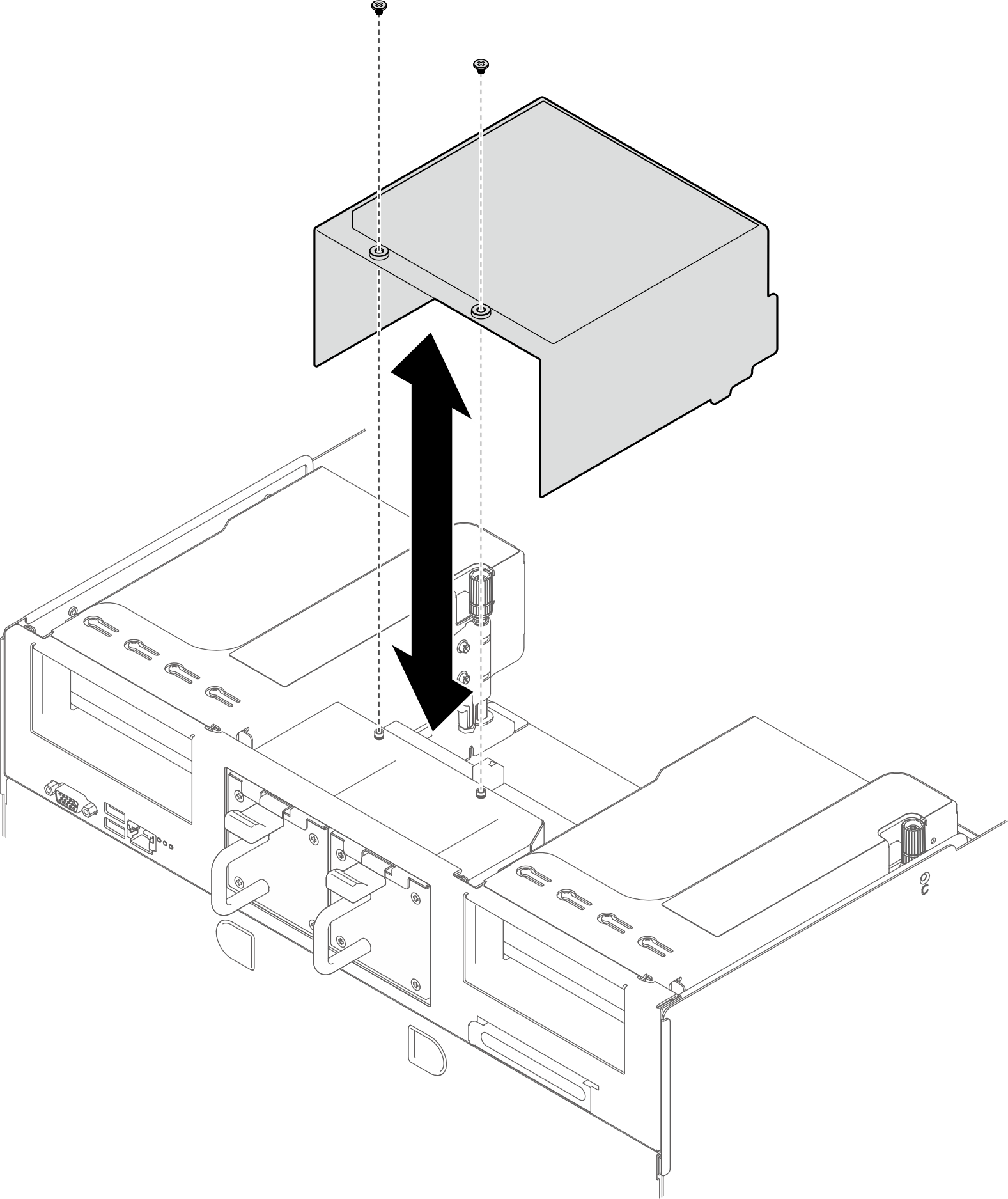

    Abbildung 1. Installation des Luftkanals
    Air duct installation
  3. Schieben Sie das System-Shuttle vollständig in das Gehäuse.
    1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
    2. Schieben Sie das Shuttle in das Gehäuse.
    3. Schieben Sie das Shuttle vollständig in das Gehäuse.
    4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
    Abbildung 2. Installation des System-Shuttles
    System shuttle installation

    System shuttle installation

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
