Instalar o duto de ar
Siga as instruções nesta seção para instalar o duto de ar. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Nota
Se estiver instalando um novo duto de ar, coloque a etiqueta de serviço na superfície do novo duto de ar, se necessário.
Procedimento

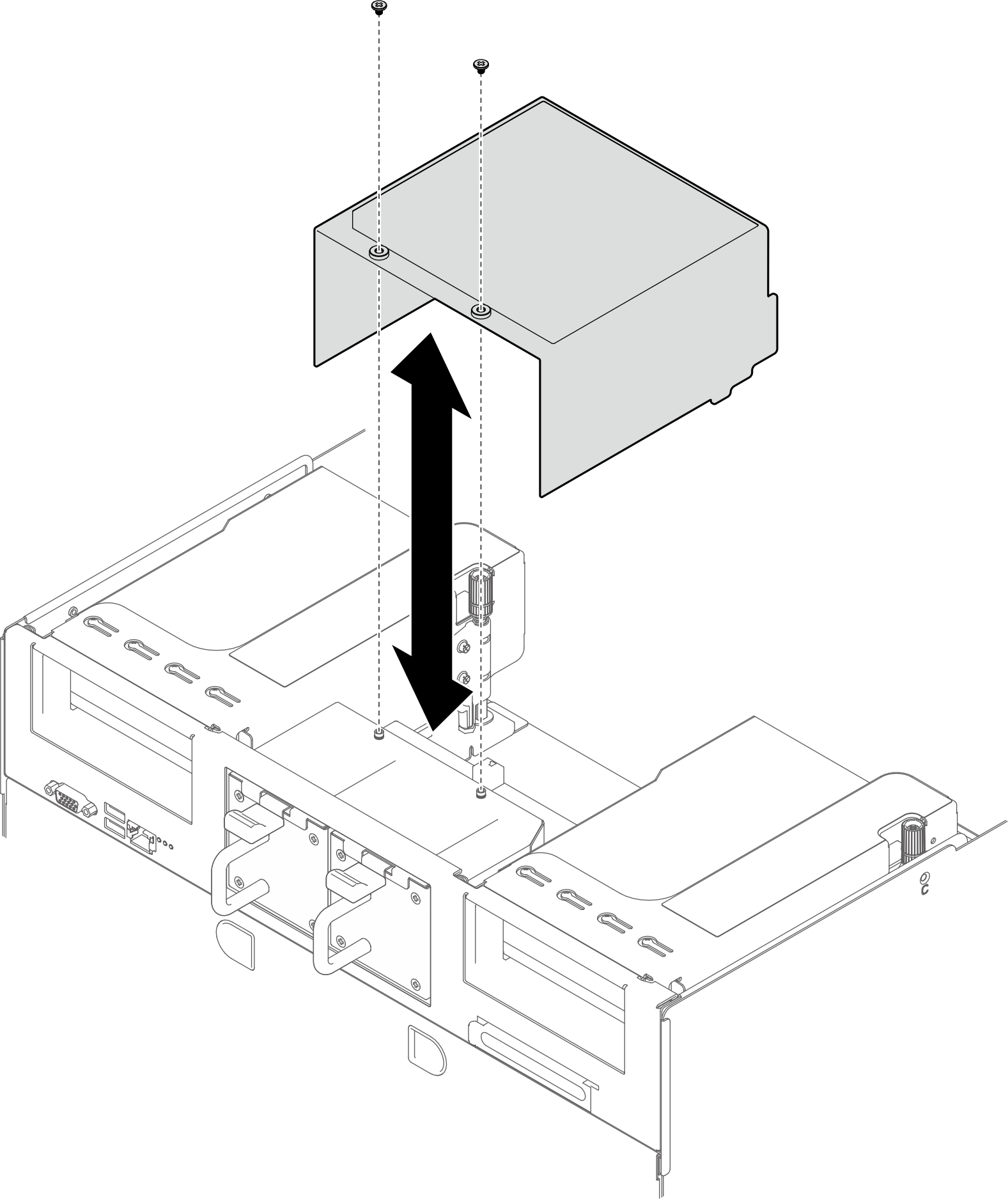

- Aperte os dois parafusos para prender o duto de ar.Figura 1. Instalação do duto de ar
- Empurre o suporte do sistema totalmente para dentro do chassi.
Levante as duas travas de bloqueio nos dois lados do suporte.
Deslize o suporte para o chassi.
Empurre o suporte totalmente para dentro do chassi.
Gire as duas alavancas de liberação até que se travem no lugar.
Figura 2. Instalação do suporte do sistema
Depois de concluir
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
