エアー・ダクトの取り付け
エアー・ダクトを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
注
新しいエアー・ダクトを取り付ける場合は、必要に応じてサービス・ラベルを新しいエアー・ダクトの表面に貼り付けてください。
手順

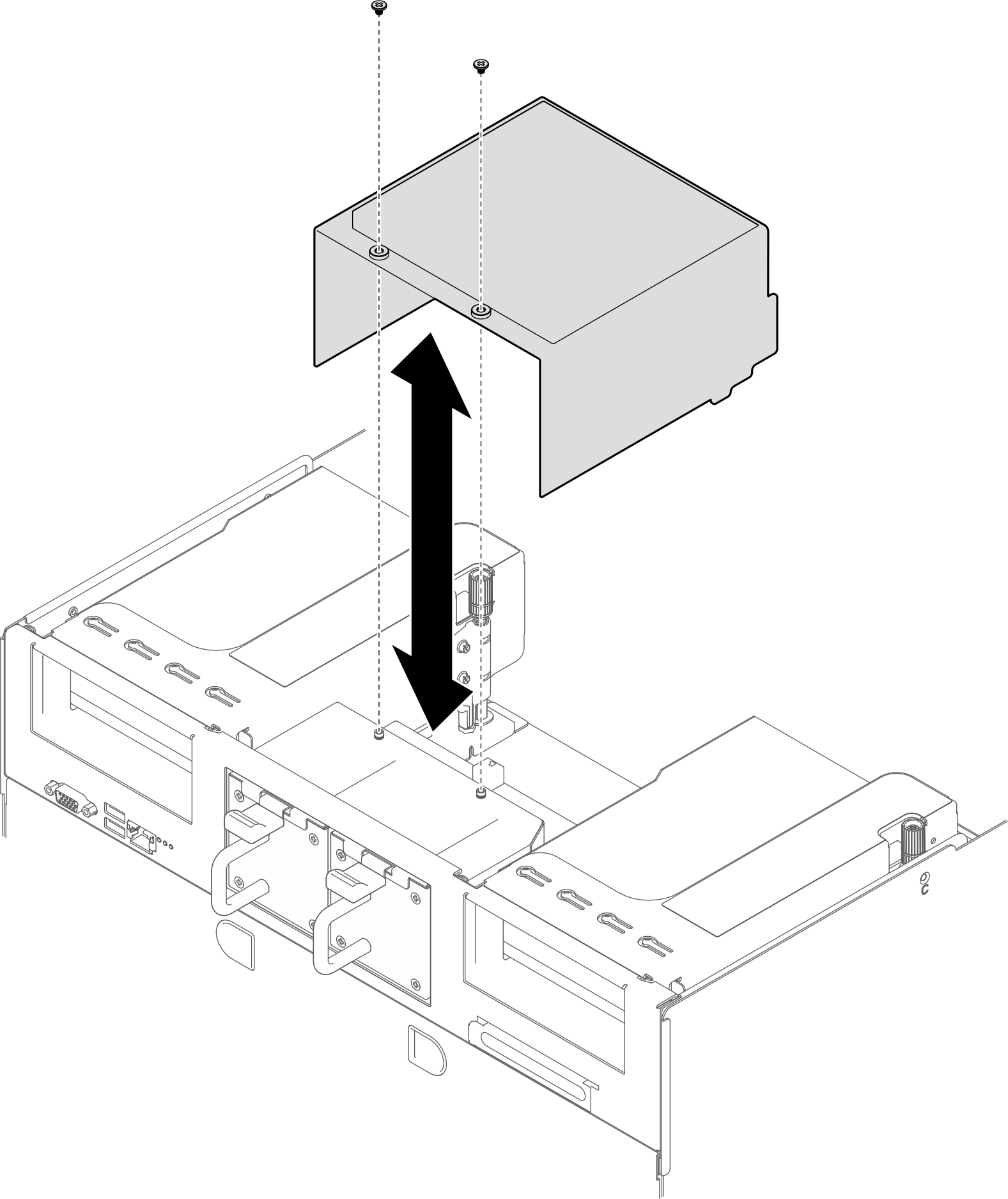

- 2 本のねじを締め、エアー・ダクトを固定します。図 1. エアー・ダクトの取り付け
- システム・シャトルをシャーシに完全に押し込みます。
シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
シャトルをシャーシにスライドさせます。
シャトルをシャーシに完全に押し込みます。
2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
図 2. システム・シャトルの取り付け
完了したら
部品交換を完了します。部品交換の完了を参照してください。
