Installation du conduit de ventilation
Suivez les instructions de cette section pour installer le conduit de ventilation. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Remarque
Si vous installez un nouveau conduit de ventilation, fixez l’étiquette de maintenance sur la surface du nouveau conduit de ventilation, si nécessaire.
Procédure

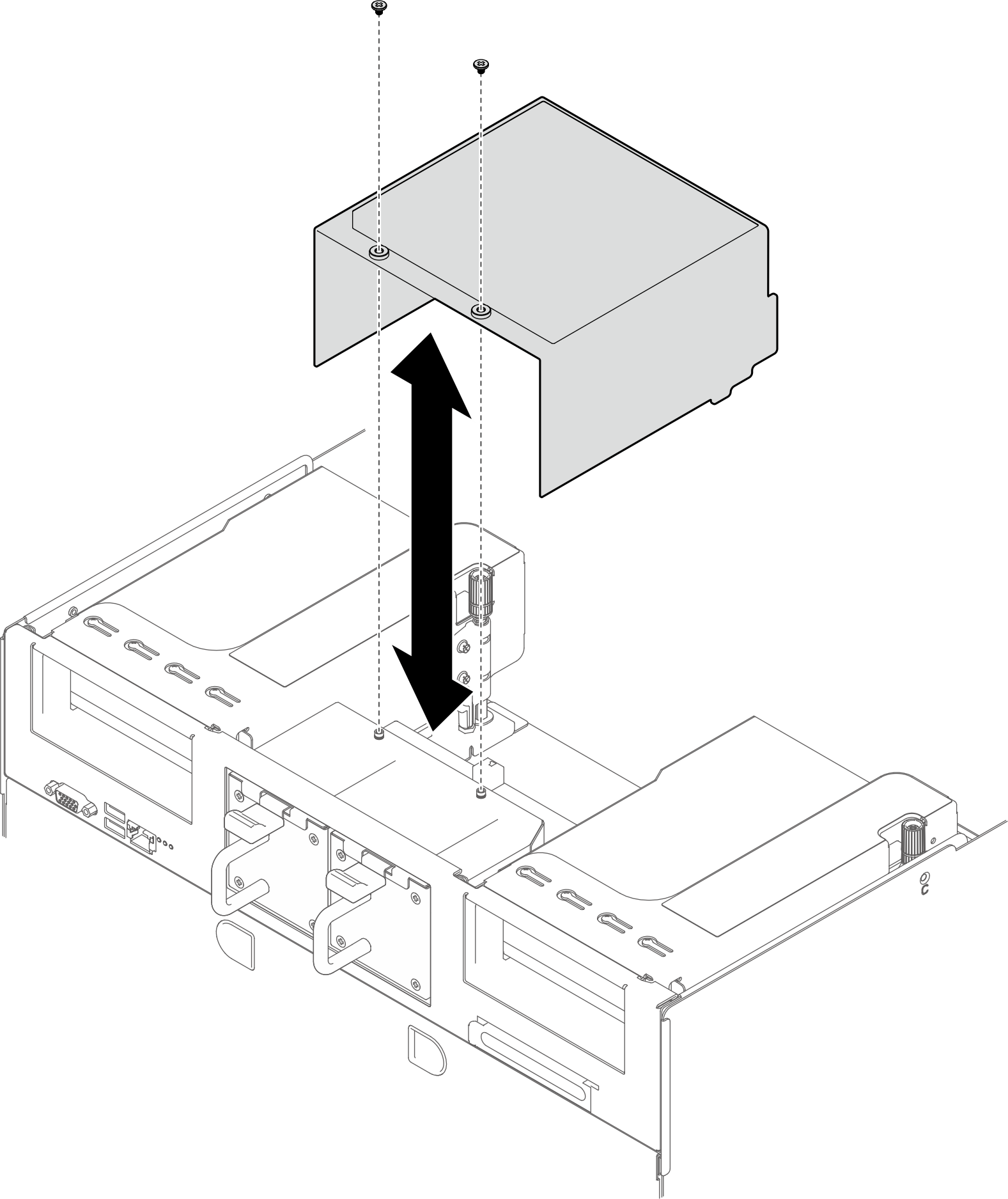

- Serrez les deux vis pour fixer le conduit de ventilation.Figure 1. Installation d’un conduit de ventilation
- Poussez l’intégralité de la navette système dans le châssis.
Soulevez les deux loquets de verrouillage de chaque côté de la navette.
Faites coulisser la navette dans le châssis.
Poussez complètement la navette dans le châssis.
Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Après avoir terminé
Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
