ติดตั้งชุดดูดอากาศ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งชุดดูดอากาศ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
หากคุณกำลังติดตั้งชุดดูดอากาศใหม่ ให้ติดป้ายซ่อมบำรุงที่พื้นผิวของชุดดูดอากาศใหม่ หากจำเป็น

ขั้นตอน

  1. จัดตำแหน่งชุดดูดอากาศให้ตรงกับขาตั้งบนตัวครอบพัดลมด้านหน้า จากนั้นวางชุดดูดอากาศลงในตัวครอบ FIO/PCI
  2. ขันสกรูสองตัวเพื่อยึดชุดดูดอากาศ

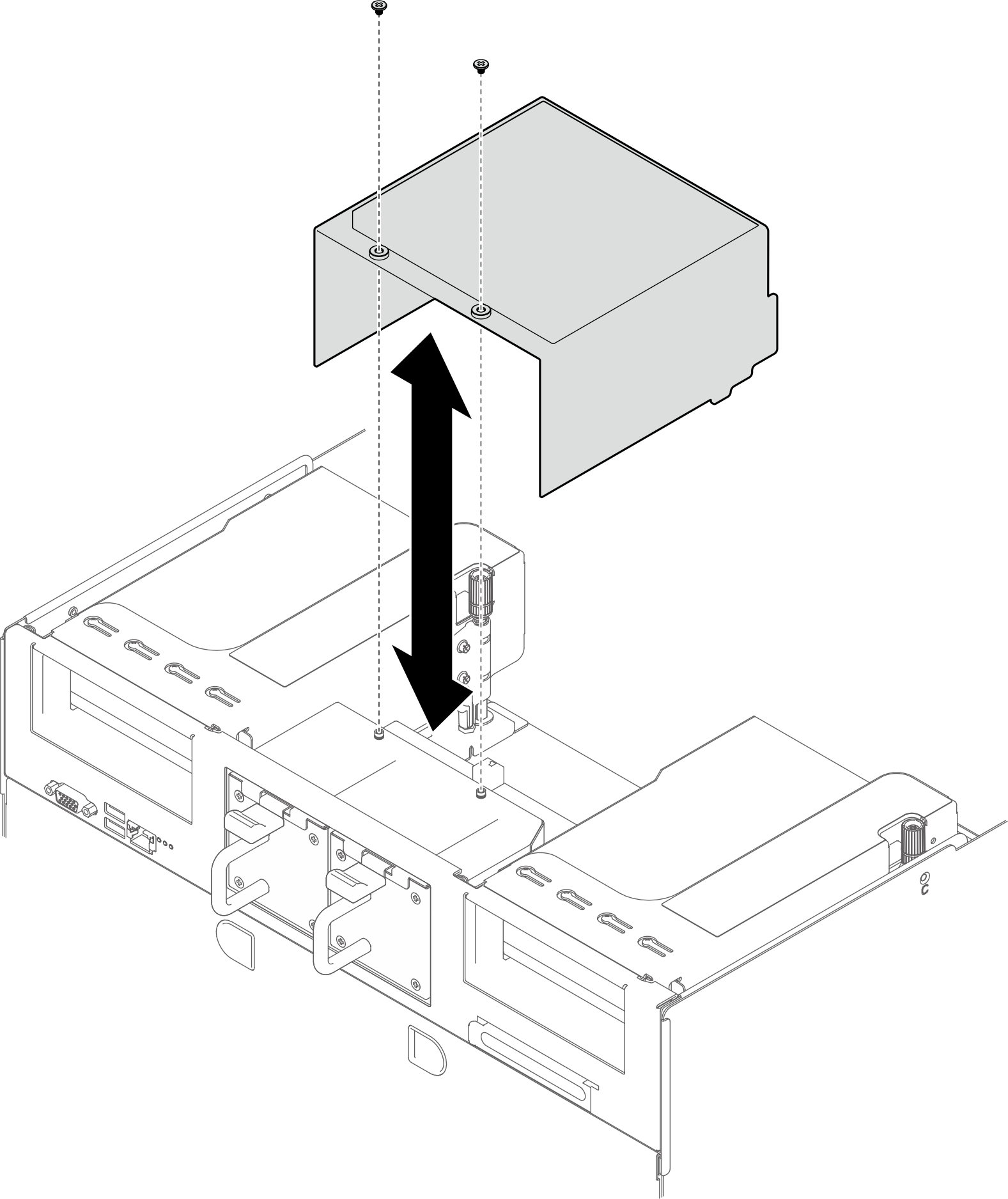

    รูปที่ 1. การติดตั้งชุดดูดอากาศ
    Air duct installation
  3. ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
    1. ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
    2. เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
    3. ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
    4. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
    รูปที่ 2. การติดตั้งชัตเทิลระบบ
    System shuttle installation

    System shuttle installation

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
