Instalación del conducto de aire
Siga las instrucciones que aparecen en esta sección para instalar el conducto de aire. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Nota
Si está instalando un conducto de aire nuevo, pegue la etiqueta de servicio a la superficie del conducto de aire nuevo, si es necesario.
Procedimiento

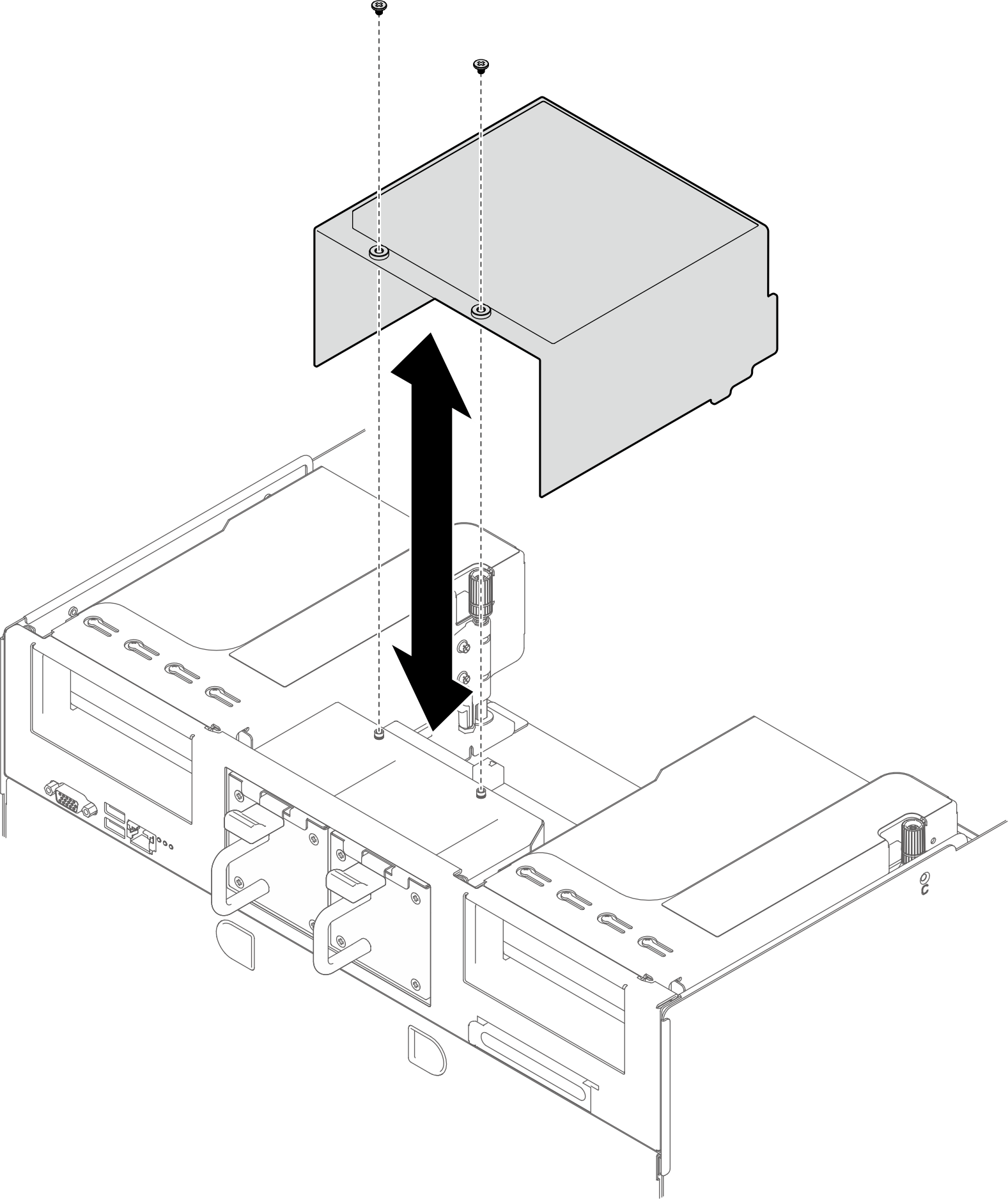

- Apriete los dos tornillos para fijar el conducto de aire.Figura 1. Instalación del conducto de aire
- Empuje la lanzadera del sistema completamente hacia el chasis.
Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
Deslice la lanzadera en el chasis.
Empuje la lanzadera completamente hacia el interior del chasis.
Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
Figura 2. Instalación de la lanzadera del sistema
Después de finalizar
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
