Installation de la carte de contrôleur de ventilation avant

Suivez les instructions énoncées dans la présente section pour installer la carte de contrôleur de ventilation avant. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Procédure

Abaissez la carte de contrôleur de ventilation avant dans la navette système. Ensuite, serrez les deux vis pour la fixer.

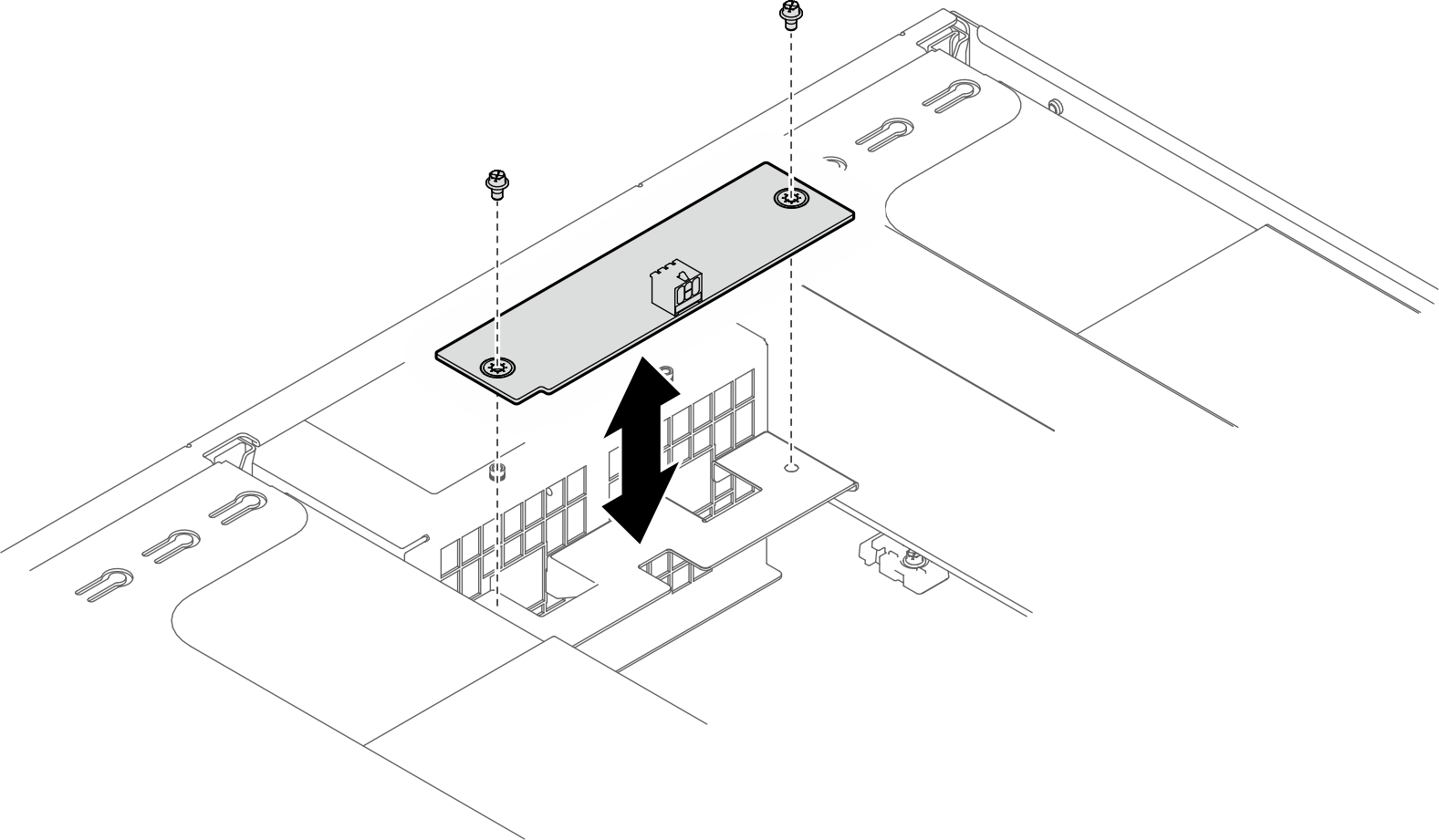

Figure 1. Installation de la carte de contrôleur de ventilation avant
Connectez le câble à la carte de contrôleur de ventilation avant. Pour plus d'informations, voir Cheminement des câbles de la carte de contrôleur de ventilation.

Après avoir terminé

Réinstallez le conduit de ventilation. Pour plus d'informations, voir Installation du conduit de ventilation.
Réinstallez les ventilateurs avant. Pour plus d'informations, voir Installation d'un ventilateur remplaçable à chaud.
Poussez l’intégralité de la navette système dans le châssis.
1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
2. Faites coulisser la navette dans le châssis.
3. Poussez complètement la navette dans le châssis.
4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
