Installation de la carte de contrôleur de ventilation arrière

Suivez les instructions énoncées dans la présente section pour installer la carte de contrôleur de ventilation arrière. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

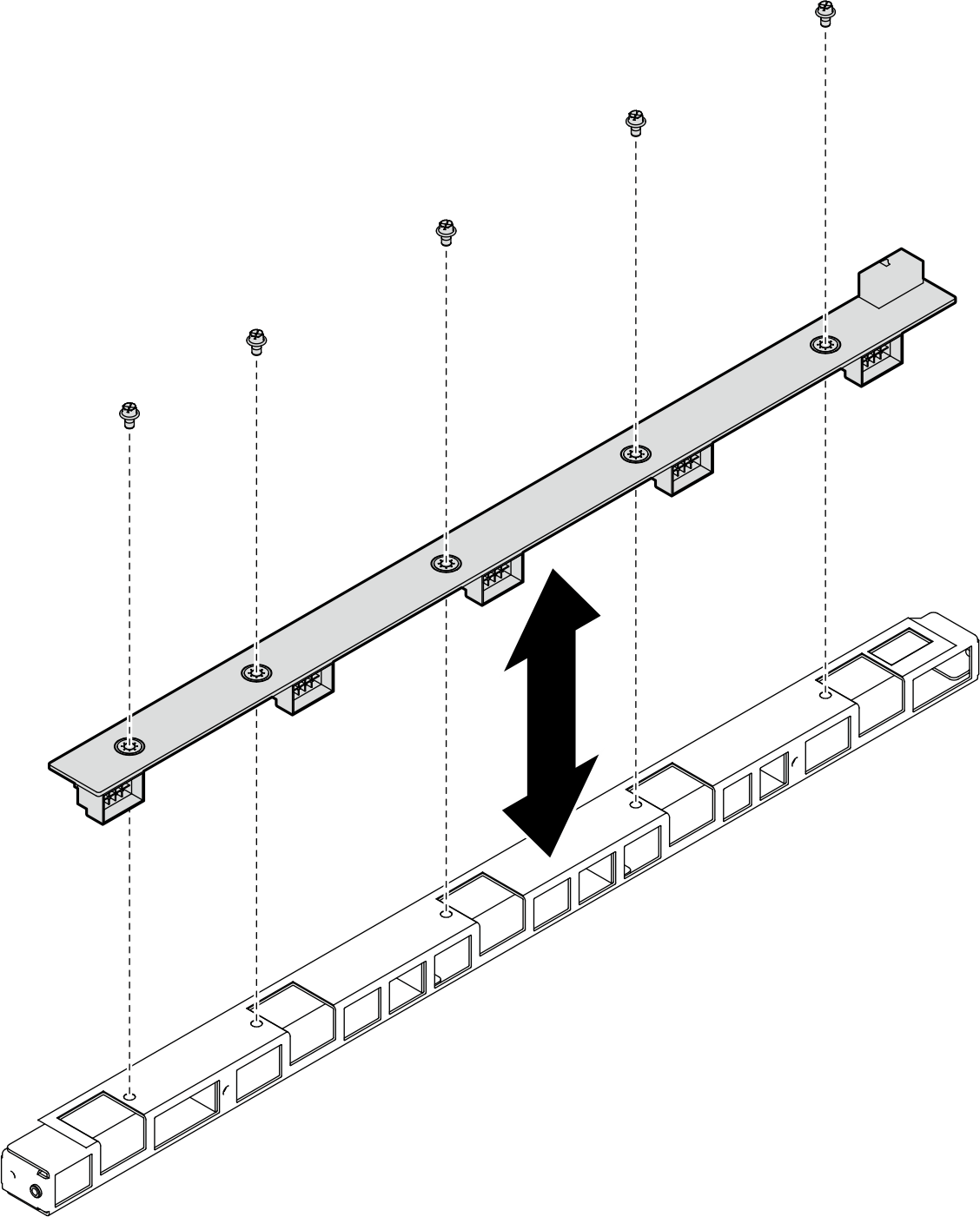

Si nécessaire, alignez la carte de contrôleur de ventilation arrière sur le support, puis placez-la sur le support. Ensuite, serrez les cinq vis pour fixer la carte de contrôleur de ventilation arrière.
Figure 1. Installation de la carte de contrôleur de ventilation arrière

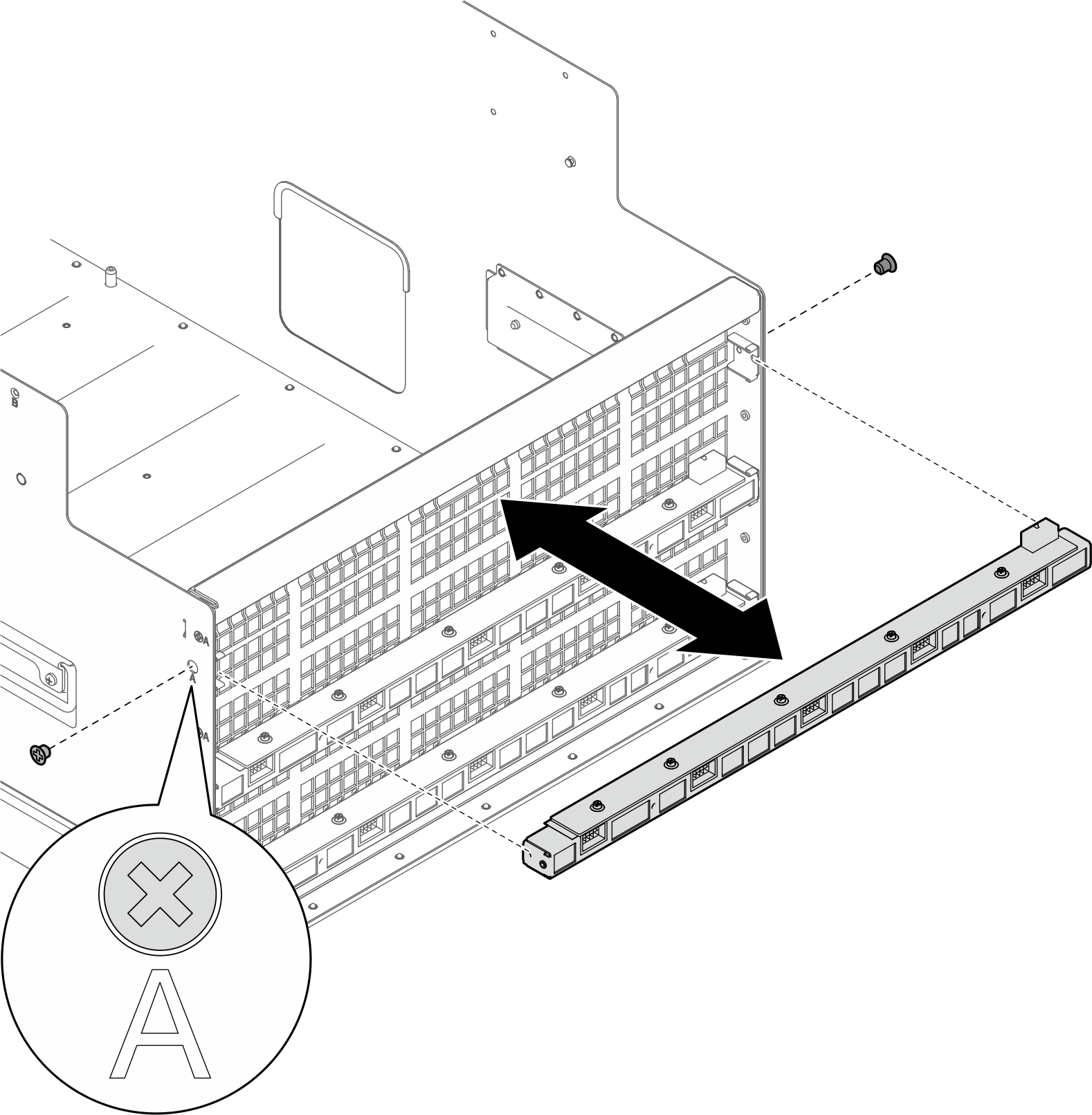

Installez le bloc carte de contrôleur de ventilation arrière.
1. Saisissez le bloc carte de contrôleur de ventilation arrière dans le sens adéquat, comme illustré, et faites-le coulisser dans la navette système.
2. Repérez les deux trous de vis accompagnés de l’inscription A de chaque côté de la navette système. Ensuite, serrez les deux vis pour fixer le bloc carte de contrôleur de ventilation arrière.
Figure 2. Installation du bloc carte de contrôleur de ventilation arrière

Si nécessaire, fixez les étiquettes aux deux extrémités du câble.

Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.
Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.

Figure 3. Application des étiquettes
Label application

Remarque

Consultez le tableau ci-dessous pour identifier les étiquettes correspondantes pour le câble.

À partir de	Vers	Étiquette
Carte de contrôleur de ventilation arrière (partie supérieure) : Connecteur d’alimentation	Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie supérieure) (RADIATOR FAN)	Radiator Fan (PWR) R-TOP Fan PWR
	Tableau de distribution : Connecteur de signal de la carte de contrôleur de ventilation arrière (partie supérieure) (F-FAN PWR) (câble vert)	F-Fan PWR (SIG) R-TOP Fan PWR
Carte de contrôleur de ventilation arrière (partie intermédiaire) : Connecteur d’alimentation	Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie intermédiaire) (R-FAN PWR2)	R-Fan PWR2 R-MID Fan PWR
Carte de contrôleur de ventilation arrière (partie inférieure) : Connecteur d’alimentation	Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie inférieure) (R-FAN PWR1)	R-Fan PWR1 R-BOT Fan PWR

Branchez le câble sur la carte de contrôleur de ventilation arrière. Pour plus d'informations, voir Cheminement des câbles de la carte de contrôleur de ventilation.

Après avoir terminé

Réinstallez la navette système. Voir Installation de la navette système.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
