Instalación de la placa de control del ventilador posterior

Siga las instrucciones que aparecen en esta sección para instalar la placa de control del ventilador posterior. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

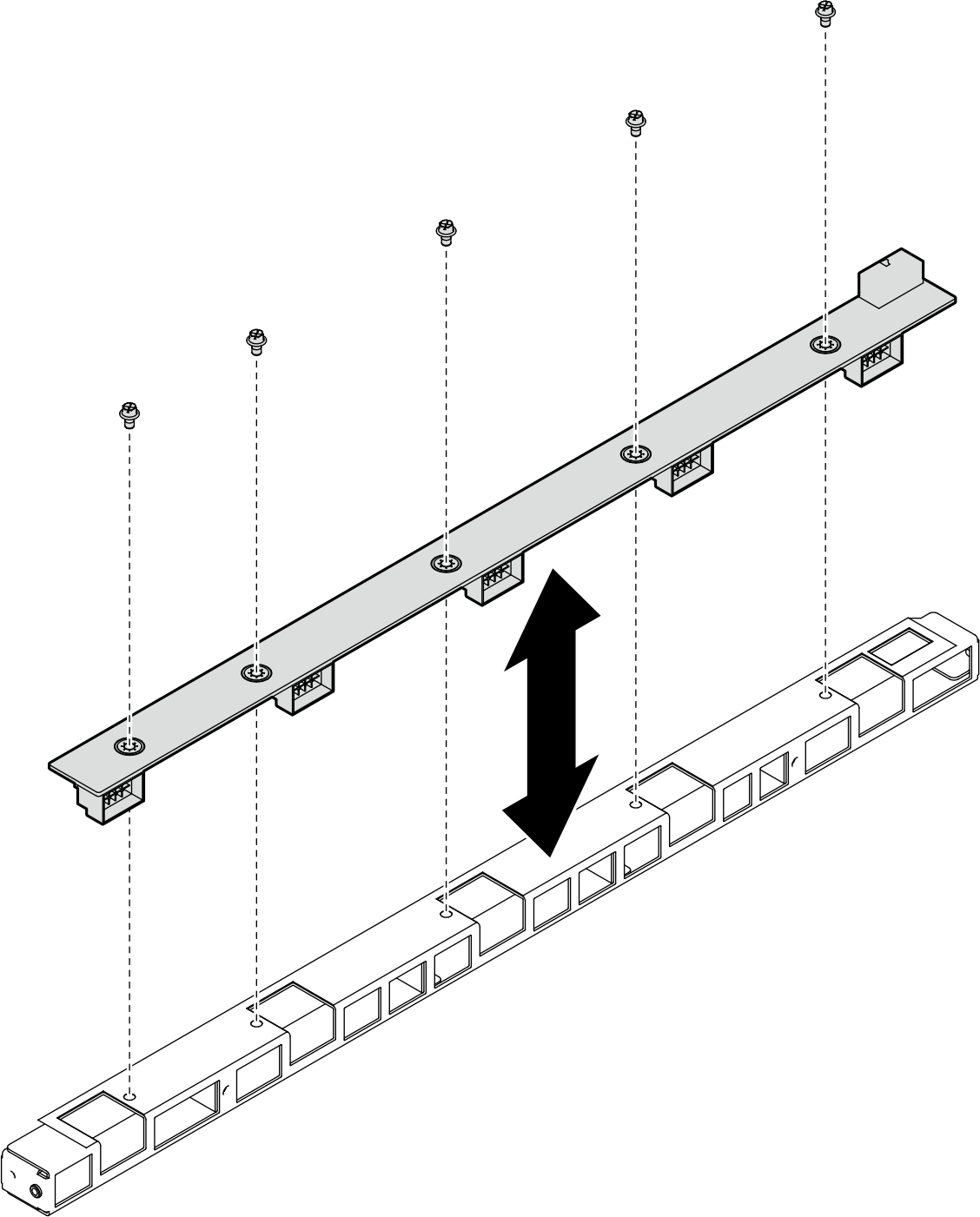

De ser necesario, alinee la placa de control del ventilador posterior con el soporte y colóquela en el soporte; a continuación, apriete los cinco tornillos para fijar la placa de control del ventilador posterior.
Figura 1. Instalación de la placa de control del ventilador posterior
Instale el conjunto de la placa de control del ventilador posterior.
1. Sostenga el conjunto de la placa de control del ventilador posterior en la orientación correcta, tal como se muestra en la ilustración, y deslícelo hacia la lanzadera del sistema.
2. Ubique los dos orificios de tornillos marcados con A en ambos lados de la lanzadera del sistema. Luego, apriete los dos tornillos para fijar el conjunto de la placa de control del ventilador posterior.
Figura 2. Instalación del conjunto de la placa de control del ventilador posterior

Si es necesario, pegue las etiquetas en ambos extremos de los cables.

Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.
Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.

Figura 3. Aplicación de la etiqueta
Label application

Nota

Consulte la tabla siguiente para identificar las etiquetas correspondientes del cable.

Desde	Hasta	Etiqueta
Placa de control del ventilador superior posterior: conector de alimentación	Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador superior posterior (RADIATOR FAN)	Radiator Fan (PWR) R-TOP Fan PWR
	Placa de distribución de alimentación: conector de señal de la placa de control del ventilador superior posterior (F-FAN PWR) (cable verde)	F-Fan PWR (SIG) R-TOP Fan PWR
Placa de control del ventilador central posterior: conector de alimentación	Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador central posterior (R-FAN PWR2)	R-Fan PWR2 R-MID Fan PWR
Placa de control del ventilador inferior posterior: conector de alimentación	Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador inferior posterior (R-FAN PWR1)	R-Fan PWR1 R-BOT Fan PWR

Conecte el cable a la placa de control del ventilador posterior. Consulte Disposición de los cables de la placa de control del ventilador.

Después de finalizar

Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
