Remover o cartão MicroSD

Siga as instruções nesta seção para remover o cartão MicroSD. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
        Importante
        Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
        Figura 1. Puxando o suporte do sistema para a posição de parada
        Pulling the system shuttle to the stop position
    2. Se aplicável, remova o conjunto de placa riser PCIe 2. Consulte Remover um conjunto de placa riser PCIe.
  2. Remova o cartão MicroSD.
    1. Deslize a tampa do soquete para a posição aberta.
    2. Levante a tampa do soquete.
    3. Remova o cartão MicroSD do soquete.

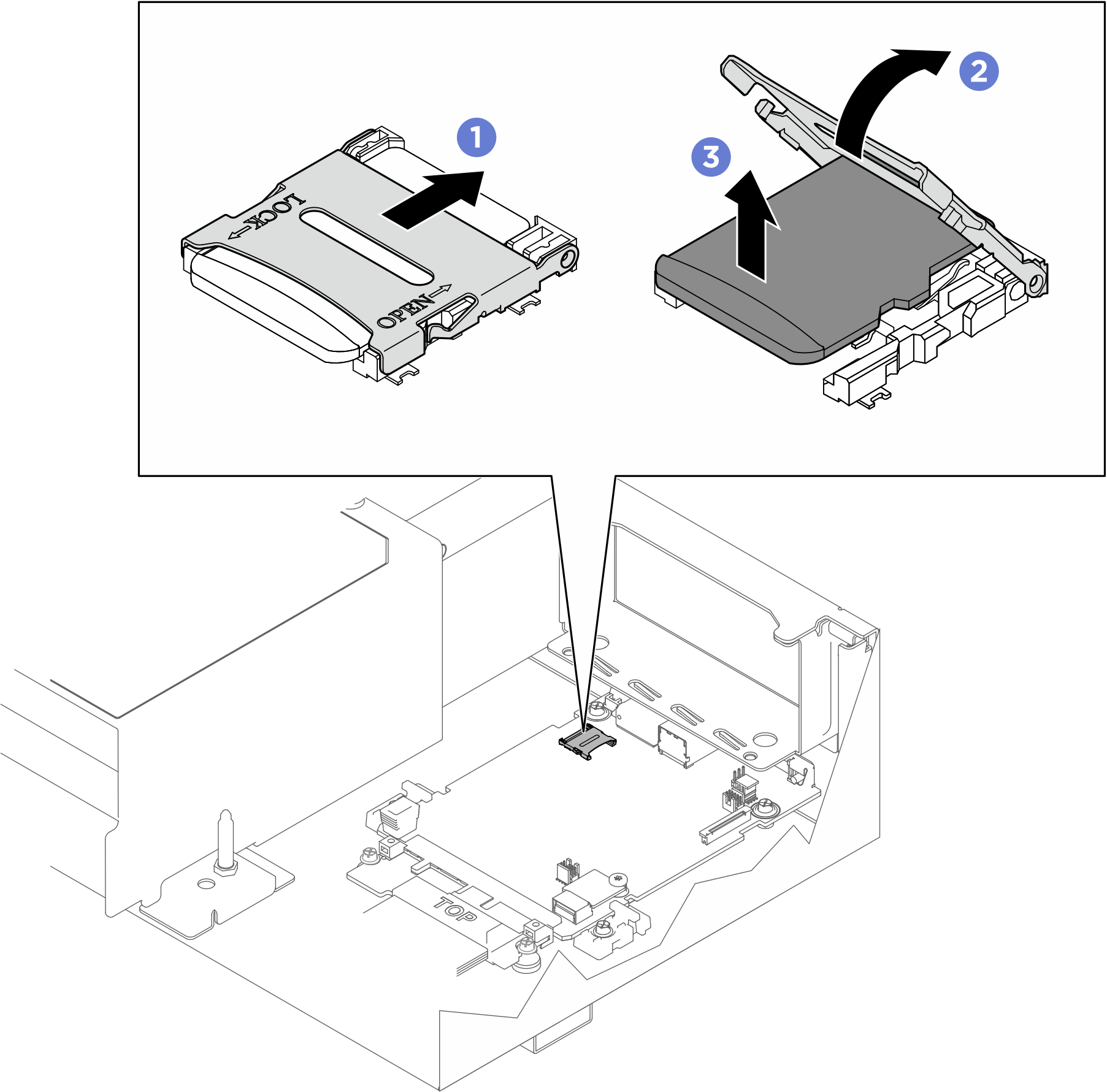

      Figura 2. Remoção do cartão microSD
      MicroSD card removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
