Retrait de la carte MicroSD

Suivez les instructions énoncées dans la présente section pour retirer la carte MicroSD. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Tirez la navette système jusqu’à la position d’arrêt.
      1. Appuyez sur les deux loquets de déblocage bleus.
      2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
      3. Tirez la navette vers l’avant jusqu’à la butée.
         Important

         Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette système tirée jusqu’à sa position d’arrêt.
         Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt


   2. Le cas échéant, retirez l’assemblage de cartes mezzanines PCIe 2. Voir Retrait d’un assemblage de cartes mezzanines PCIe.
2. Retirez la carte MicroSD.
   1. Faites glisser le couvercle de l’emplacement en position ouverte.
   2. Ouvrez le couvercle de l’emplacement.
   3. Retirez la carte MircoSD de l’emplacement.

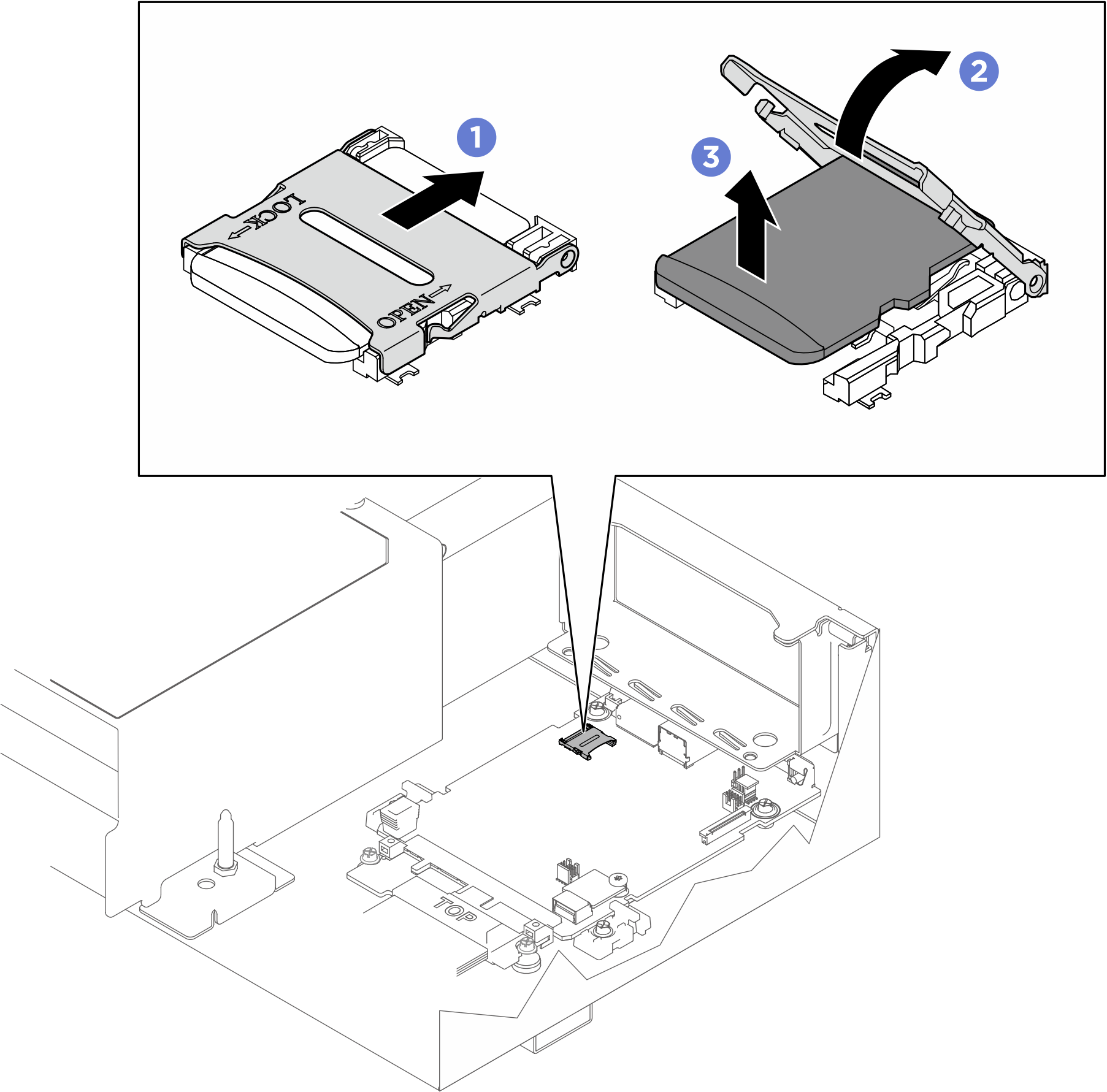

      Figure 2. Retrait de la carte microSD
