Installation de la carte MicroSD

Suivez les instructions énoncées dans la présente section pour installer la carte MicroSD. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Procédure

Placez la carte MicroSD dans l’emplacement.
Fermez le cache de socket.
Faites glisser le couvercle de l’emplacement en position verrouillée.

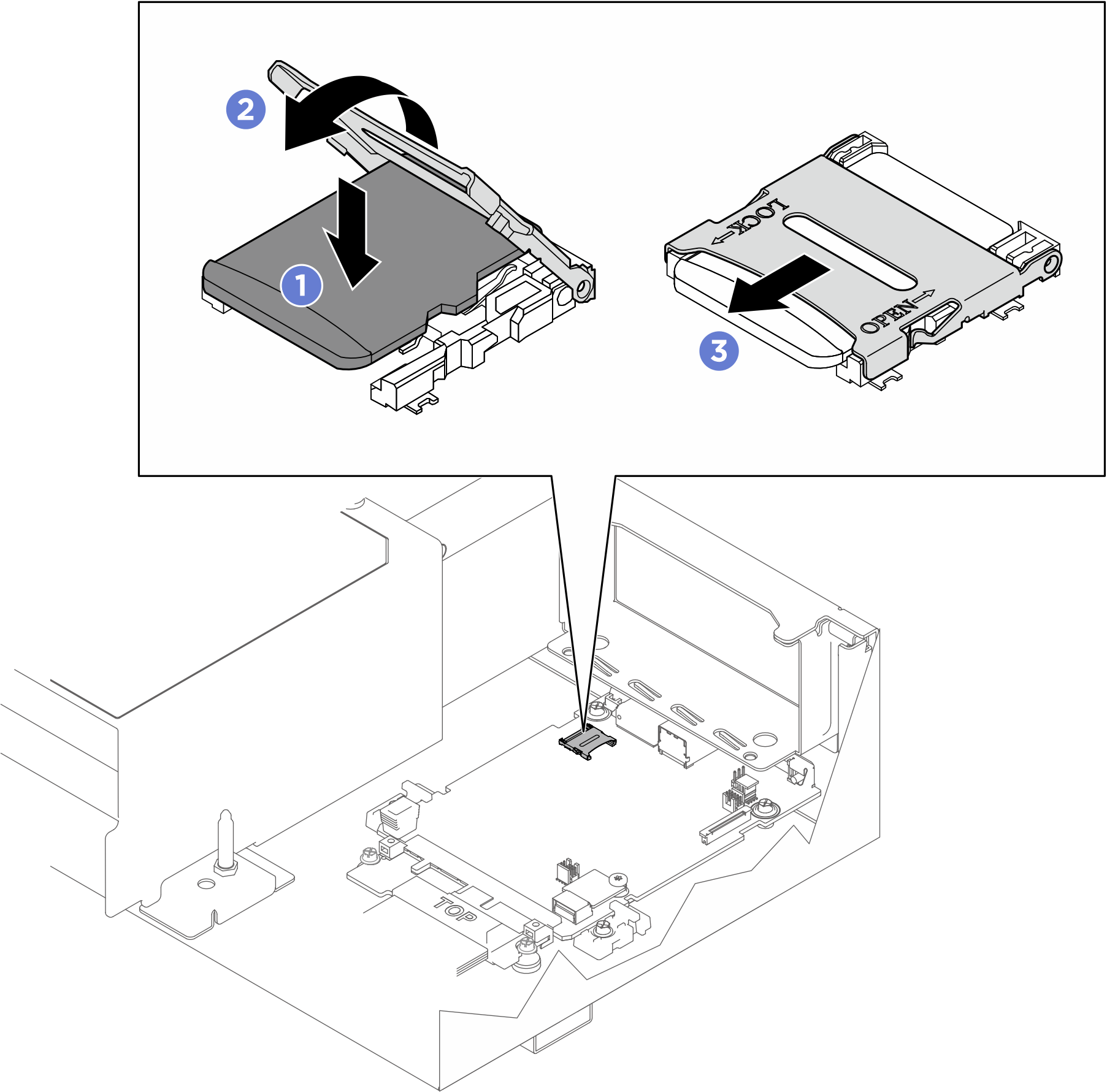

Figure 1. Installation de la carte microSD

Après avoir terminé

Le cas échéant, réinstallez l’assemblage de cartes mezzanines PCIe 2. Voir Installation d’un assemblage de cartes mezzanines PCIe.
Poussez l’intégralité de la navette système dans le châssis.
1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
2. Faites coulisser la navette dans le châssis.
3. Poussez complètement la navette dans le châssis.
4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
