MicroSD カードの取り付け
このセクションの手順に従って、MicroSD カードを取り付けます。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
手順
MicroSD カードをソケットに入れます。
ソケットのふたを閉じます。
ソケットのふたをロック位置にスライドさせます。図 1. microSD カードの取り付け
完了したら
- 該当する場合は、PCIe ライザー・アセンブリー 2 を再度取り付けます。PCIe ライザー・アセンブリーの取り付けを参照してください。

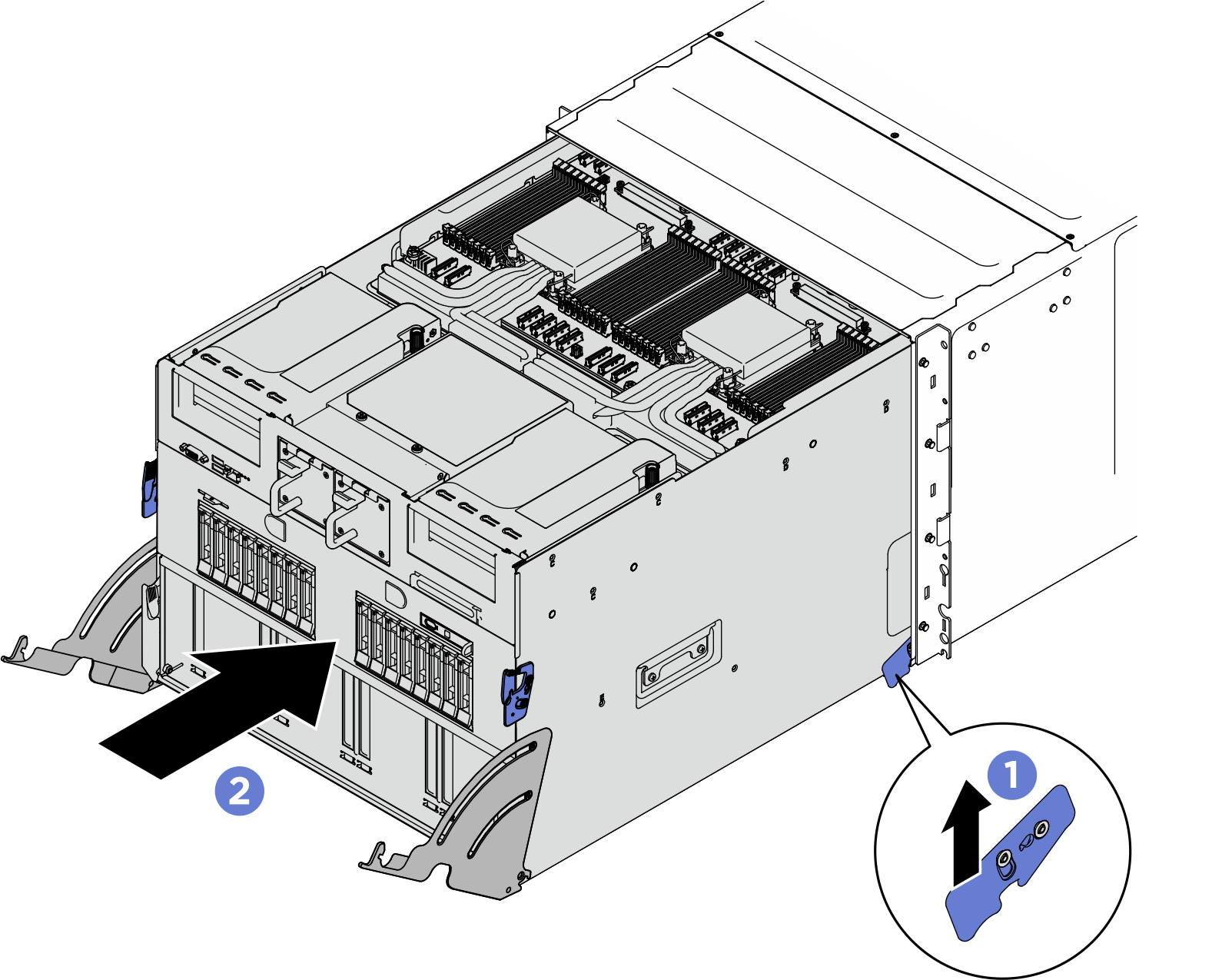

- システム・シャトルをシャーシに完全に押し込みます。
- シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
- シャトルをシャーシにスライドさせます。

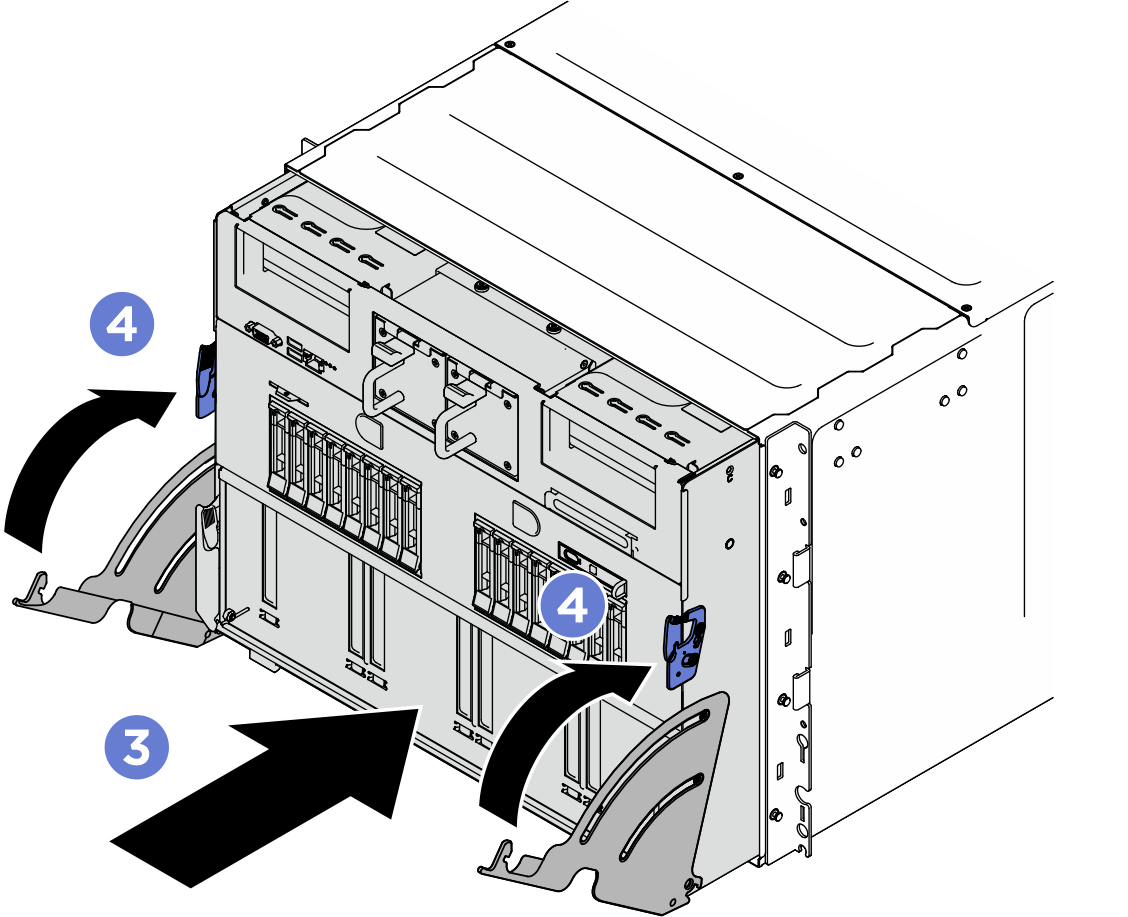

- シャトルをシャーシに完全に押し込みます。
2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
図 2. システム・シャトルの取り付け
- 部品交換を完了します。部品交換の完了を参照してください。
